RSTK250N40

■ 器件概述与封装

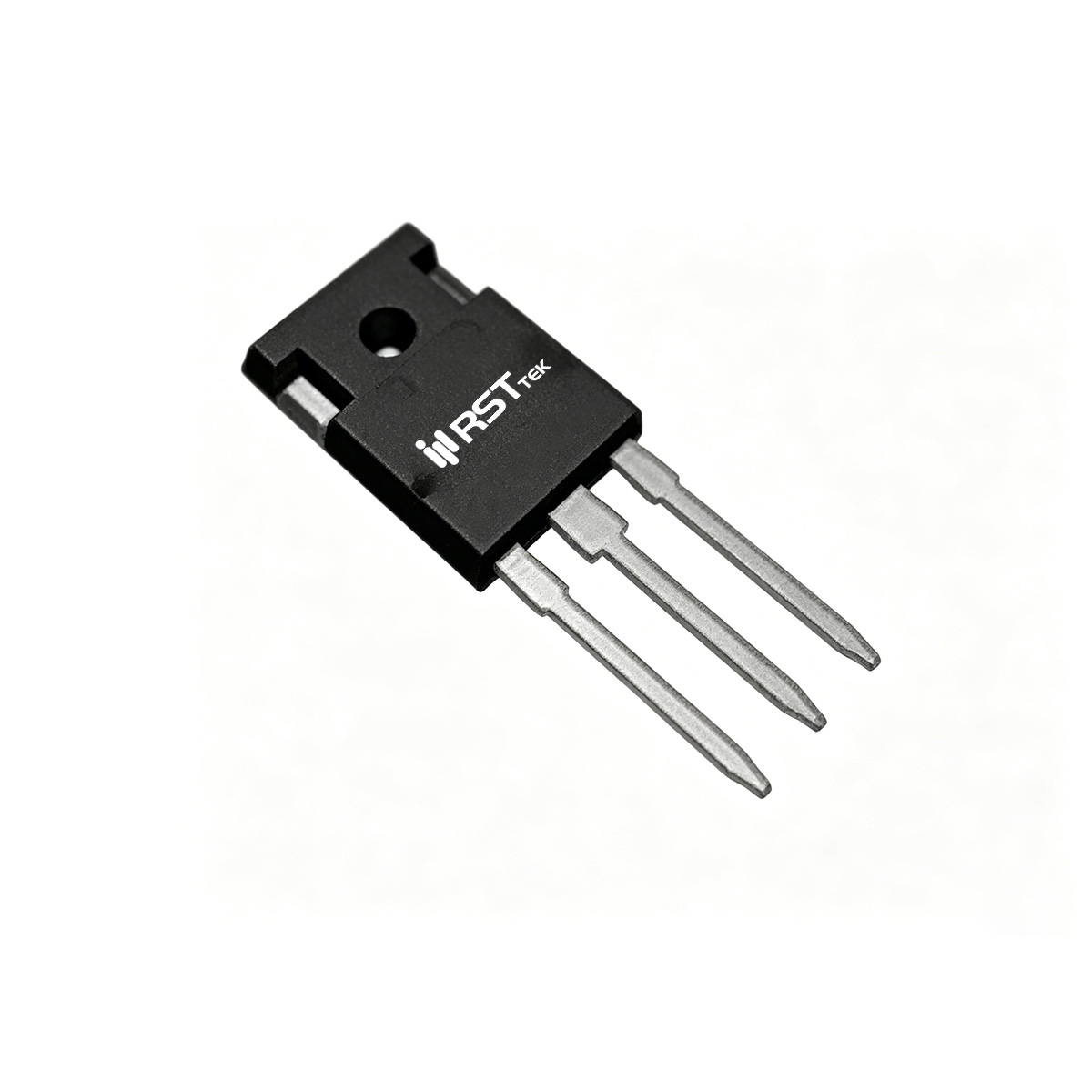

瑞斯特 RSTK250N40 是一款中高压大电流 N 沟道增强型功率 MOSFET，采用 TO-247 封装，专为电视转换器电源管理、DC/DC 转换器等应用设计。该器件额定漏源电压 VDS = 250V，连续漏极电流 ID = 85A（TC=25℃），脉冲电流 IDM = 312A，栅源电压耐受 ±20V。最高结温 150℃，存储温度范围 -55℃~150℃。RSTK250N40 经过 100% UIS 和 Rg 测试，具备高可靠性，符合 RoHS 要求。TO-247 封装提供极低的热阻和优异的电流承载能力，适合高功率密度应用。

■ 关键电气参数
RSTK250N40 的导通电阻典型值 RDS(on) = 4.0mΩ（VGS=10V, ID=40A），在 250V 耐压等级中表现极为优异。栅极阈值电压 VGS(th) 典型值约 3V（范围 2~4V），兼容 5V 逻辑驱动。动态特性方面，输入电容 Ciss 典型值约 3000pF（VDS=125V），输出电容约 500pF，反向传输电容约 200pF。栅极电荷 Qg 典型值约 80nC（VGS=10V, ID=40A），栅源电荷约 18nC，栅漏电荷约 22nC。开关时间典型值：开通延迟约 20ns，上升约 15ns，关断延迟约 60ns，下降约 30ns。体二极管反向恢复时间约 50ns，恢复电荷约 70nC。

■ 热管理与可靠性设计
RSTK250N40 在 TC=25℃ 条件下最大耗散功率 PD = 125W，TC=100℃ 时降额至 45W；在 TA=25℃ 时（表面贴装）为 2.5W。结到壳热阻 RθJC = 1.1℃/W，结到环境热阻（稳态）RθJA = 50℃/W（基于 1in² 铜箔）。器件具有极高的雪崩耐受能力，单脉冲雪崩电流 IAS = 123A，雪崩能量 EAS = 3782mJ（L=0.5mH），确保在感性负载开关中的可靠性。建议在 PCB 布局中为大电流路径提供宽铜箔并增加过孔以辅助散热，充分利用 TO-247 封装的低热阻优势。

■ 典型应用场景
RSTK250N40 凭借 250V 耐压、85A 电流能力和超低导通电阻，广泛适用于以下应用：

• 电视转换器电源管理：液晶电视电源中的功率开关和同步整流。

• DC/DC 转换器：高功率密度降压/升压转换器的主开关。

• 电机驱动：大功率有刷/无刷电机控制。

• 电池保护：多节锂电池组的前端保护电路。

瑞斯特 RSTK250N40 以 TO-247 封装提供卓越的电流能力和超低导通损耗，是高功率密度系统的理想选择。
