RSTJ80N65

■ 器件概述与封装

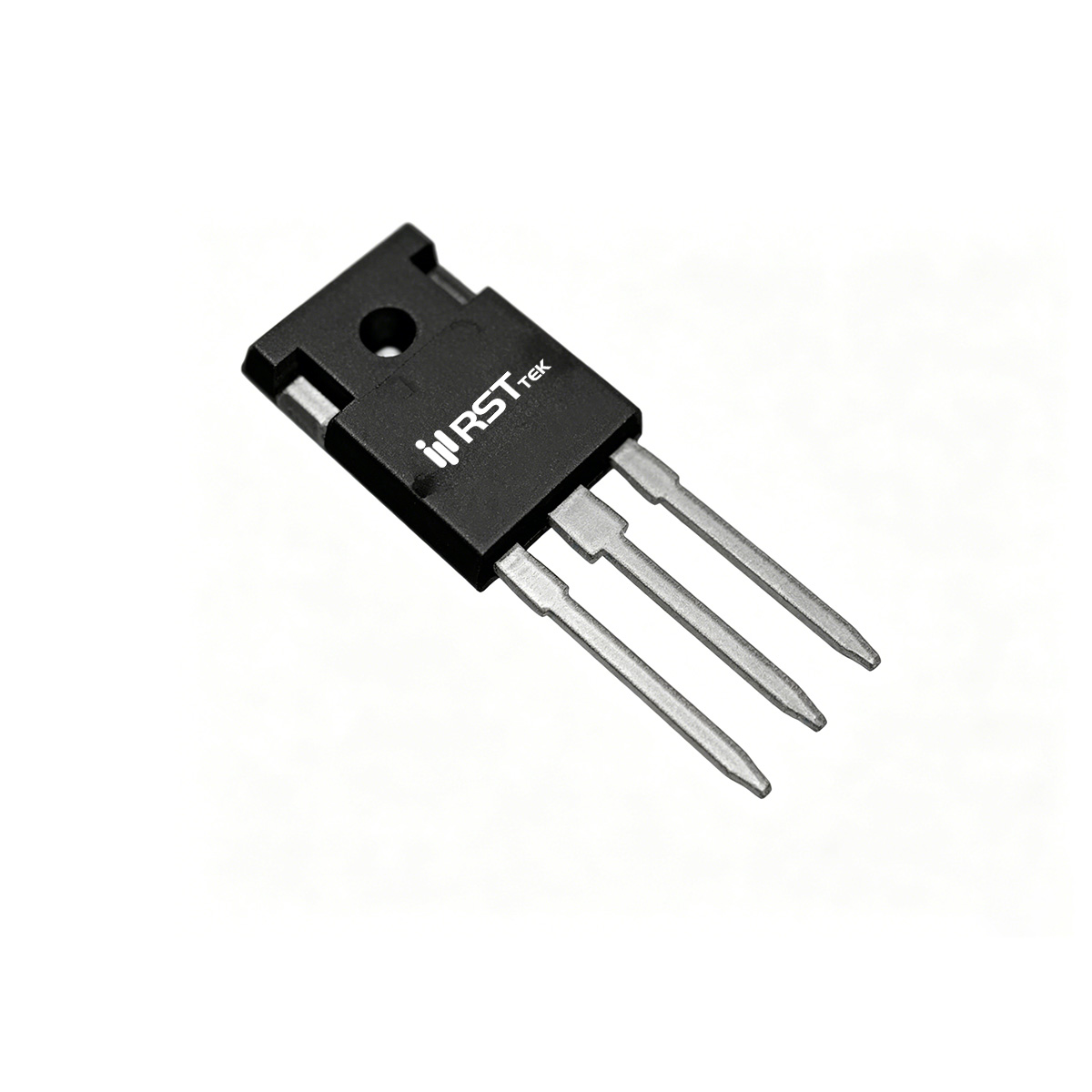

瑞斯特 RSTJ80N65 是一款超低导通电阻、超大电流的高压 N 沟道增强型功率 MOSFET，采用大功率封装（参考 TO-247 类似尺寸），专为开关电源（SMPS）、不间断电源（UPS）和适配器等 AC/DC 功率转换应用设计。该器件额定漏源电压 VDS = 650V，连续漏极电流 ID = 80A（TC=25℃），脉冲电流 IDM = 240A，栅源电压耐受 ±30V。最高结温 150℃，存储温度范围 -55℃~150℃。RSTJ80N65 经过 100% UIS 和 Rg 测试，具备高可靠性，符合 RoHS 环保要求。该封装提供极低的热阻和优异的电流承载能力，适合高功率密度应用。

■ 关键电气参数
RSTJ80N65 的导通电阻典型值仅为 RDS(on) = 37mΩ（VGS=10V, ID=12A），最大 44mΩ，在 650V 耐压等级中表现极为优异。栅极阈值电压 VGS(th) 典型值 3.5V（范围 2.5~4.5V），兼容 5V/10V 驱动。动态特性方面，输入电容 Ciss 典型值 6208pF（VDS=100V），输出电容 Coss 约 225pF，反向传输电容 Crss 约 5pF。栅极电荷 Qg 典型值 50nC（VGS=10V, ID=12A），栅源电荷 Qgs 11nC，栅漏电荷 Qgd 19nC。栅极电阻 Rg 典型值 3Ω。开关时间典型值：开通延迟 18ns，上升 19ns，关断延迟 80ns，下降 247ns（测试条件 VDD=30V, ID=1A）。体二极管反向恢复时间 312ns，恢复电荷 5.2μC。

■ 热管理与可靠性设计
RSTJ80N65 在 TC=25℃ 条件下最大耗散功率 PD = 54W，TC=100℃ 时降额至 22W；在 TA=25℃ 时（表面贴装）为 2W。结到壳热阻 RθJC = 2.3℃/W，结到环境热阻（稳态）RθJA = 62.5℃/W。器件通过 UIS 测试，单脉冲雪崩电流 IAS = 13A，雪崩能量 EAS = 845mJ（L=10mH），确保在感性负载开关中的可靠性。建议在高压应用中注意爬电距离和绝缘设计，并为散热焊盘提供足够的铜箔面积，充分利用大封装的低热阻优势。

■ 典型应用场景
RSTJ80N65 凭借 650V 耐压、80A 电流能力和超低导通电阻，广泛适用于以下应用：

• 开关电源（SMPS）：AC/DC 转换器中的主开关和辅助电源。

• 不间断电源（UPS）：逆变器和功率因数校正（PFC）电路。

• 适配器：笔记本、手机等充电器的电源转换级。

• 工业电源：高功率工业设备中的电源管理。

瑞斯特 RSTJ80N65 以其卓越的电流能力和低导通电阻，成为高压大功率转换应用的理想选择。
