RSTH65R135 采用高可靠性材料与成熟制程工艺设计,电气性能稳定、环境适应性强, 符合 ROHS、REACH 等欧盟环保指令要求,广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定,适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
■ 器件概述与封装

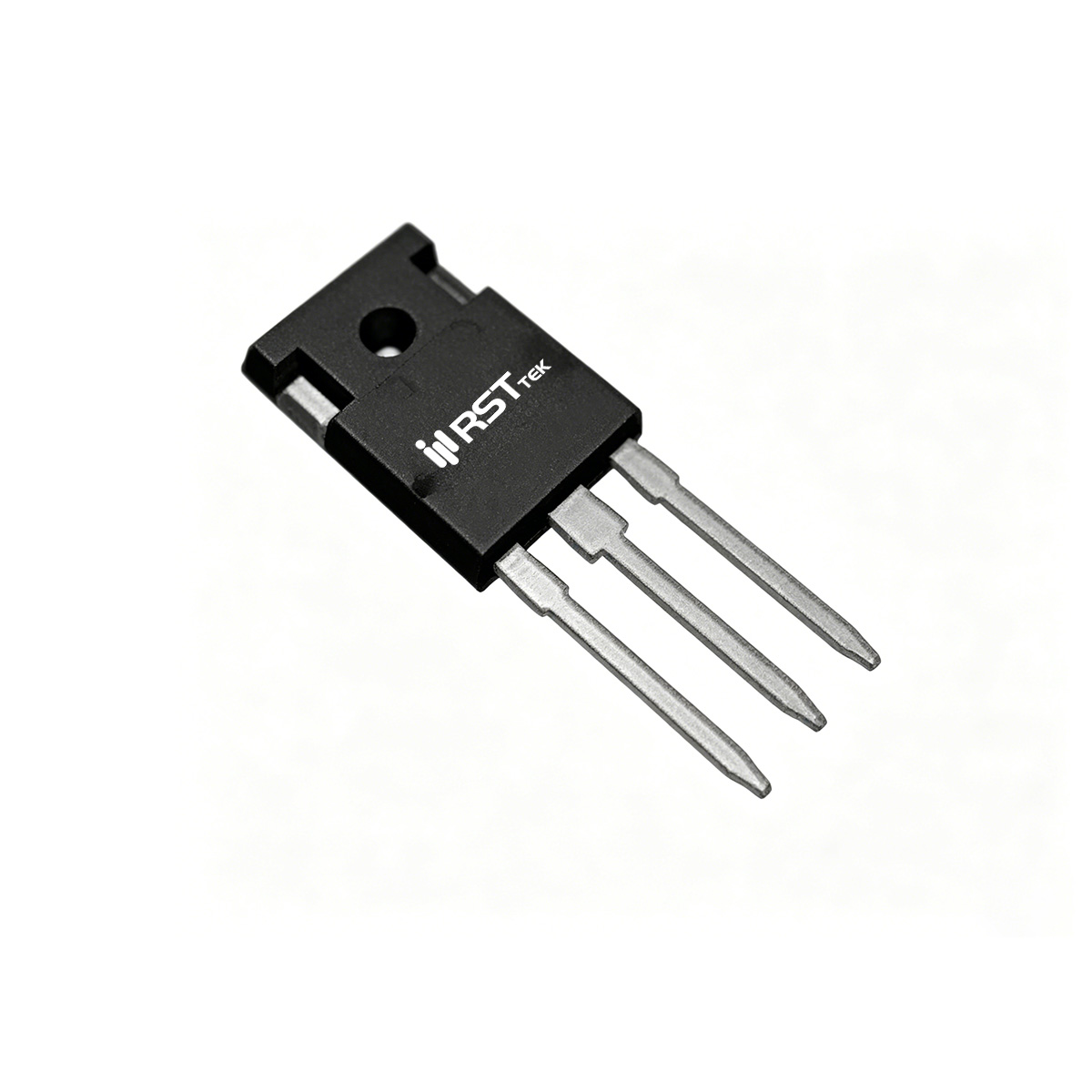

瑞斯特 RSTH65R135 是一款高压大电流 N 沟道增强型功率 MOSFET,采用 TO-247 封装,专为开关电源(SMPS)、不间断电源(UPS)和适配器等 AC/DC 功率转换应用设计。该器件额定漏源电压 VDS = 650V,连续漏极电流 ID = 24A(TC=25℃),脉冲电流 IDM = 72A,栅源电压耐受 ±30V。最高结温 150℃,存储温度范围 -55℃~150℃。RSTH65R135 经过 100% UIS 和 Rg 测试,具备高可靠性,符合 RoHS 环保要求。TO-247 封装提供极低的热阻和优异的电流承载能力,适合高功率密度应用。
■ 关键电气参数
RSTH65R135 的导通电阻典型值 RDS(on) = 0.121Ω(VGS=10V, ID=12A),最大 0.13Ω,在 650V 耐压等级中表现均衡。栅极阈值电压 VGS(th) 典型值 3.5V(范围 2.5~4.5V),兼容 5V/10V 驱动。动态特性方面,输入电容 Ciss 典型值 2208pF(VDS=325V),输出电容 Coss 约 55pF,反向传输电容 Crss 约 5pF。栅极电荷 Qg 典型值 50nC(VGS=10V, ID=12A),栅源电荷 Qgs 11nC,栅漏电荷 Qgd 19nC。栅极电阻 Rg 典型值 3Ω。开关时间典型值:开通延迟 23ns,上升 20ns,关断延迟 59ns,下降 207ns(测试条件 VDD=30V, ID=1A)。体二极管反向恢复时间 305ns,恢复电荷 4.7μC。
■ 热管理与可靠性设计
RSTH65R135 在 TC=25℃ 条件下最大耗散功率 PD = 208W,TC=100℃ 时降额至 83W;在 TA=25℃ 时(表面贴装)为 2.5W。结到壳热阻 RθJC = 0.6℃/W,结到环境热阻(稳态)RθJA = 40℃/W(基于 1in² 铜箔)。器件通过 UIS 测试,单脉冲雪崩电流 IAS = 6.9A,雪崩能量 EAS = 239mJ(L=10mH),确保在感性负载开关中的可靠性。建议在高压应用中注意爬电距离和绝缘设计,并为散热焊盘提供足够的铜箔面积,充分利用 TO-247 封装的低热阻优势。
■ 典型应用场景
RSTH65R135 凭借 650V 耐压、24A 电流能力和低导通电阻,广泛适用于以下应用:
开关电源(SMPS):AC/DC 转换器中的主开关和辅助电源。
不间断电源(UPS):逆变器和功率因数校正(PFC)电路。
适配器:笔记本、手机等充电器的电源转换级。
LED 照明驱动:高压恒流驱动电路。
瑞斯特 RSTH65R135 以 TO-247 封装提供高耐压、高电流和低导通电阻,是高压功率转换应用的理想选择。
