RSTGK2009

■ 器件概述与封装

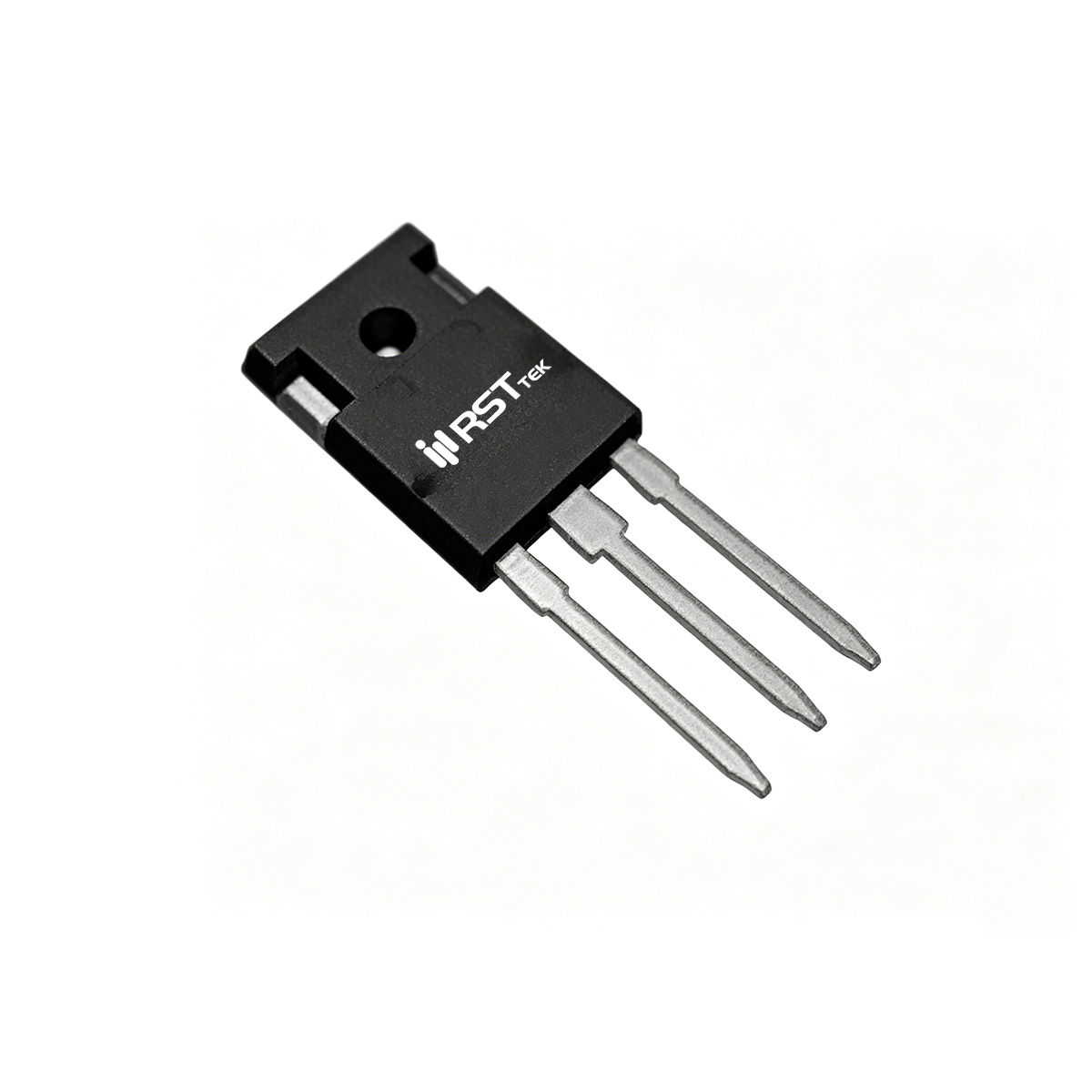

瑞斯特 RSTGK2009 是一款超低导通电阻、超大电流 N 沟道增强型功率 MOSFET，采用 TO-247 封装，专为同步整流、逆变器系统电源管理等大功率应用设计。该器件额定漏源电压 VDS = 200V，连续漏极电流 ID = 135A（TC=25℃），脉冲电流 IDM = 405A，栅源电压耐受 ±25V。最高结温 150℃，存储温度范围 -55℃~150℃。RSTGK2009 经过 100% UIS 和 Rg 测试，具备高可靠性，符合 RoHS 要求。TO-247 封装提供极低的热阻和优异的电流承载能力，适合高功率密度应用。

■ 关键电气参数
RSTGK2009 的导通电阻典型值 RDS(on) = 9mΩ（VGS=10V, ID=30A），最大 12.5mΩ，在 200V 耐压等级中表现极为优异。栅极阈值电压 VGS(th) 典型值约 3V（范围 2~4V），兼容 5V 逻辑驱动。动态特性方面，输入电容 Ciss 典型值 10356pF（VDS=100V），输出电容 Coss 约 460pF，反向传输电容 Crss 约 180pF。栅极电荷 Qg 典型值 110nC（VGS=10V, ID=15A），栅源电荷 Qgs 33nC，栅漏电荷 Qgd 23nC。栅极电阻 Rg 典型值 1Ω。开关时间典型值：开通延迟 39ns，上升 12ns，关断延迟 96ns，下降 37ns（测试条件 VDD=30V, ID=1A）。体二极管反向恢复时间 100ns，恢复电荷 530nC。

■ 热管理与可靠性设计
RSTGK2009 在 TC=25℃ 条件下最大耗散功率 PD = 287W，TC=100℃ 时降额至 98W；在 TA=25℃ 时（表面贴装）为 2.5W。结到壳热阻 RθJC = 0.35℃/W，结到环境热阻（稳态）RθJA = 40℃/W（基于 1in² 铜箔）。器件具有极高的雪崩耐受能力，单脉冲雪崩电流 IAS = 44A，雪崩能量 EAS = 968mJ（L=1mH），确保在感性负载开关中的可靠性。建议在 PCB 布局中为大电流路径提供宽铜箔并增加过孔以辅助散热，充分利用 TO-247 封装的低热阻优势。

■ 典型应用场景
RSTGK2009 凭借 200V 耐压、135A 电流能力和毫欧级导通电阻，广泛适用于以下应用：

• 同步整流：开关电源输出端的高效同步整流。

• 逆变器系统电源管理：逆变器中的功率开关和负载管理。

• DC/DC 转换器：高功率密度降压/升压转换器的主开关。

• 电机驱动：大功率直流无刷电机（BLDC）驱动。

瑞斯特 RSTGK2009 以 TO-247 封装提供卓越的电流能力和超低导通损耗，是高功率密度系统的理想功率开关。
