RSTFG85N04 采用高可靠性材料与成熟制程工艺设计,电气性能稳定、环境适应性强, 符合 ROHS、REACH 等欧盟环保指令要求,广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定,适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
■ 器件概述与封装

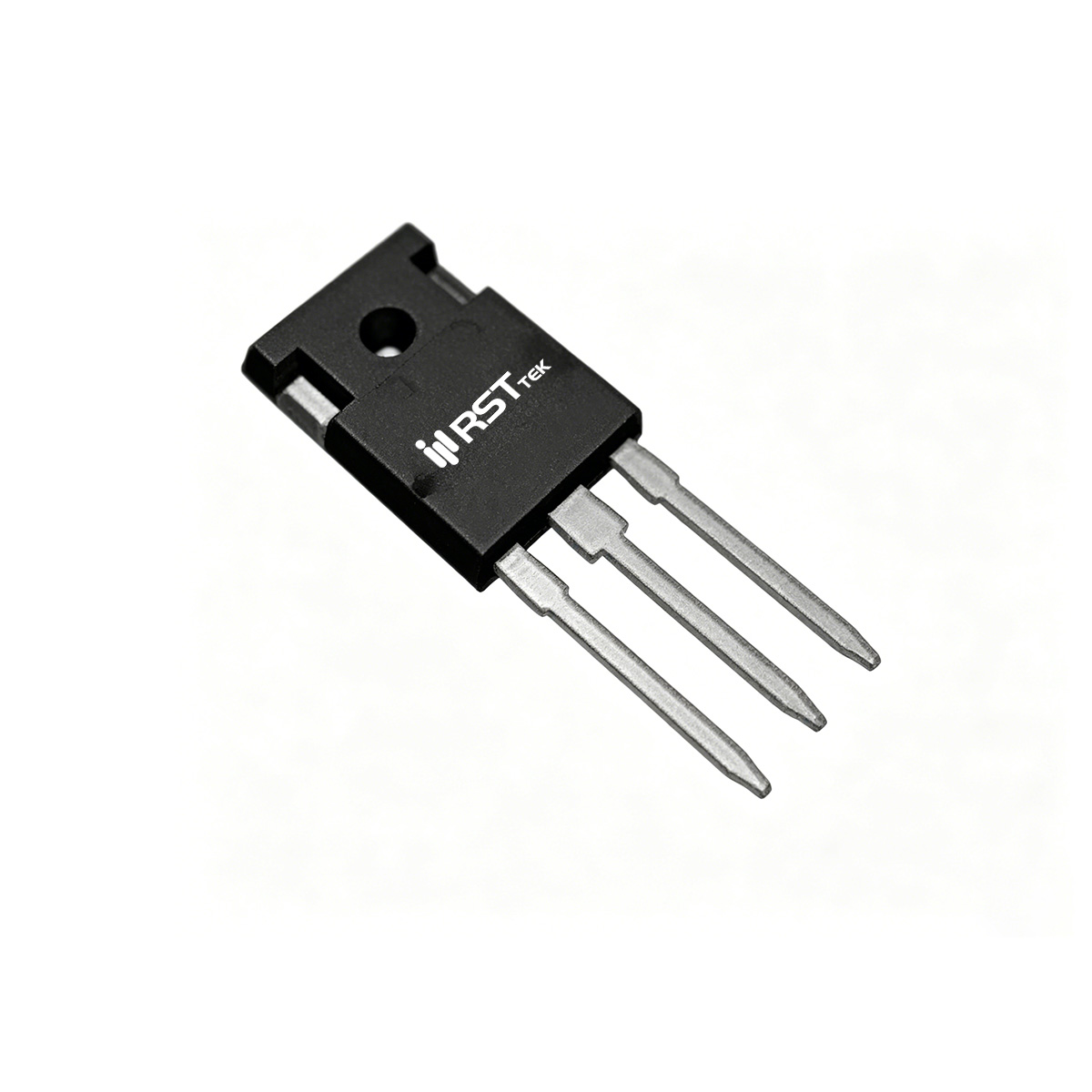

瑞斯特 RSTFG85N04 是一款高电流 N 沟道增强型功率 MOSFET,采用 TO-220FP 全塑封封装,专为高效率同步整流、不间断电源(UPS)和高速功率开关等应用设计。该器件额定漏源电压 VDS = 85V,连续漏极电流 ID = 120A(TC=25℃),脉冲电流 IDM = 360A,栅源电压耐受 ±20V。最高结温 175℃(更高温度等级),存储温度范围 -55℃~175℃。RSTFG85N04 经过 100% UIS 和 Rg 测试,MSL 等级为 1,具备高可靠性,符合 RoHS 要求。TO-220FP 封装提供优异的散热能力,适合高功率密度应用。
■ 关键电气参数
RSTFG85N04 的导通电阻典型值 RDS(on) = 4mΩ(VGS=10V, ID=40A),最大 6mΩ,在 85V 耐压等级中表现极为优异。栅极阈值电压 VGS(th) 典型值约 3V(范围 2~4V),兼容 5V 逻辑驱动。动态特性方面,输入电容 Ciss 典型值 5316pF(VDS=40V),输出电容 Coss 约 820pF,反向传输电容 Crss 约 152pF。栅极电荷 Qg 典型值 73nC(VGS=10V, ID=40A),栅源电荷 Qgs 24nC,栅漏电荷 Qgd 11.6nC。栅极电阻 Rg 典型值 1Ω。开关时间典型值:开通延迟 31ns,上升 13ns,关断延迟 71ns,下降 116ns(测试条件 VDD=30V, ID=1A)。体二极管反向恢复时间 59ns,恢复电荷 119nC。
■ 热管理与可靠性设计
RSTFG85N04 在 TC=25℃ 条件下最大耗散功率 PD = 187.5W,TC=100℃ 时降额至 93.8W;在 TA=25℃ 时(表面贴装)为 2.5W。结到壳热阻 RθJC = 0.8℃/W,结到环境热阻(稳态)RθJA = 50℃/W(基于 1in² 铜箔)。器件具有高雪崩耐受能力,单脉冲雪崩电流 IAS = 39A,雪崩能量 EAS = 380mJ(L=0.5mH),确保在感性负载开关中的可靠性。建议在 PCB 布局中为大电流路径提供宽铜箔并增加过孔以辅助散热。
■ 典型应用场景
RSTFG85N04 凭借 85V 耐压、120A 电流能力和低导通电阻,广泛适用于以下应用:
高效率同步整流:开关电源(SMPS)输出端的同步整流。
不间断电源(UPS):逆变器和功率因数校正(PFC)电路。
高速功率开关:高频开关电源中的主开关。
DC/DC 转换器:高功率密度降压转换器的主开关。
瑞斯特 RSTFG85N04 以 TO-220FP 封装提供卓越的电流能力和低导通损耗,是高功率密度系统的理想选择。
