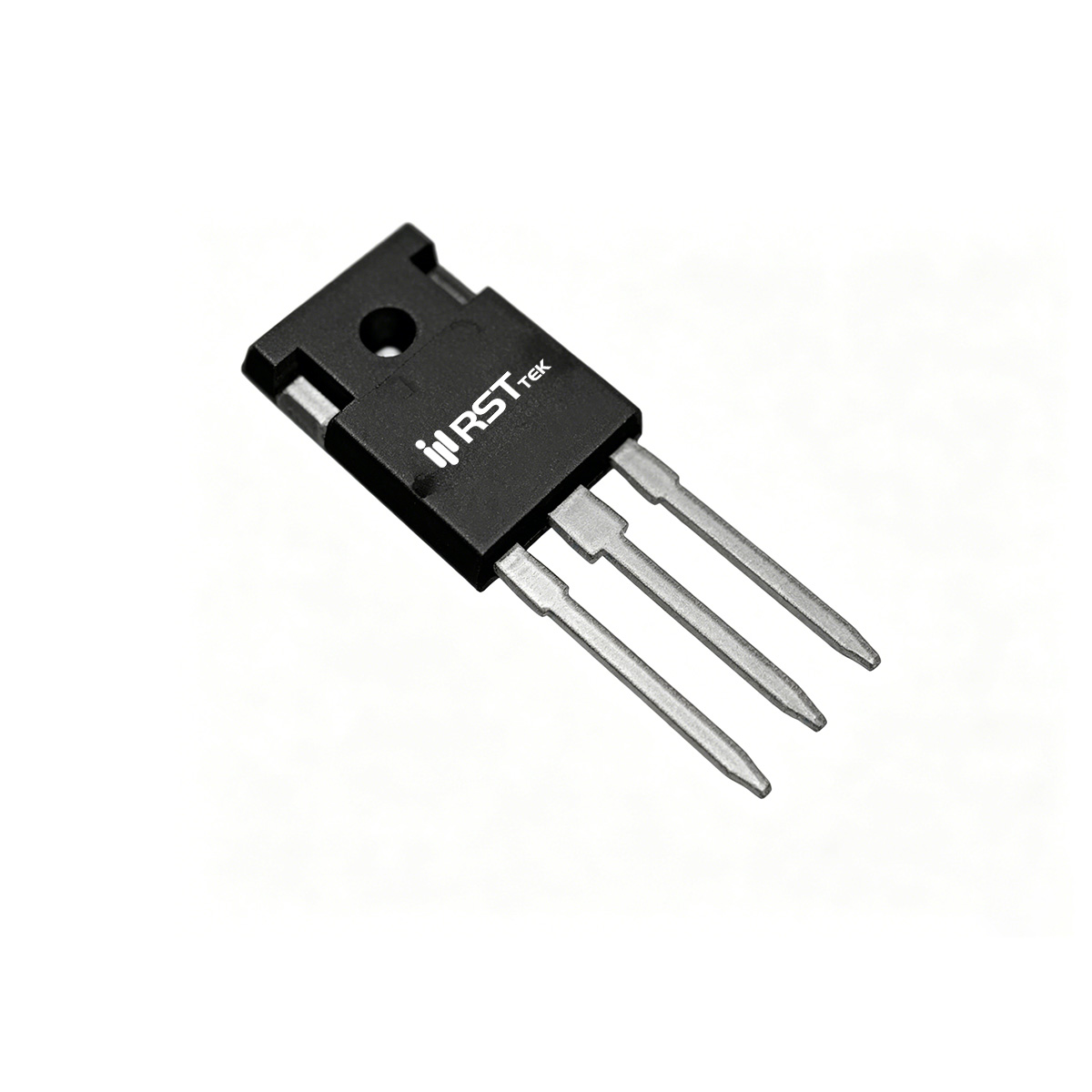

RSTF65R650

■ 器件概述与封装
瑞斯特 RSTF65R650 是一款高压 N 沟道增强型功率 MOSFET，采用 TO-220FP 全塑封封装，专为开关电源（SMPS）、不间断电源（UPS）和适配器等 AC/DC 功率转换应用设计。该器件额定漏源电压 VDS = 650V，连续漏极电流 ID = 7A（TC=25℃），脉冲电流 IDM = 21A，栅源电压耐受 ±30V。最高结温 150℃，存储温度范围 -55℃~150℃。RSTF65R650 经过 100% UIS 和 Rg 测试，具备高可靠性，符合 RoHS 环保要求。TO-220FP 封装提供良好的绝缘和散热能力，适合中等功率密度应用。

■ 关键电气参数
RSTF65R650 的导通电阻典型值 RDS(on) = 0.65Ω（VGS=10V, ID=5.5A），最大 0.8Ω，在 650V 耐压等级中表现均衡。栅极阈值电压 VGS(th) 典型值 3.5V（范围 2.5~4.5V），兼容 5V/10V 驱动。动态特性方面，输入电容 Ciss 典型值 405pF（VDS=325V），输出电容 Coss 约 23pF，反向传输电容 Crss 约 5pF。栅极电荷 Qg 典型值 18nC（VGS=10V, ID=5.5A），栅源电荷 Qgs 4nC，栅漏电荷 Qgd 6.9nC。栅极电阻 Rg 典型值 15Ω。开关时间典型值：开通延迟 17ns，上升 16ns，关断延迟 42ns，下降 71ns（测试条件 VDD=30V, ID=1A）。体二极管反向恢复时间 233ns，恢复电荷 2.4μC。

■ 热管理与可靠性设计
RSTF65R650 在 TC=25℃ 条件下最大耗散功率 PD = 109W，TC=100℃ 时降额至 43W。结到壳热阻 RθJC = 1.15℃/W，结到环境热阻（稳态）RθJA = 50℃/W（基于 1in² 铜箔）。器件通过 UIS 测试，单脉冲雪崩电流 IAS = 2A，雪崩能量 EAS = 20mJ（L=10mH），确保在感性负载开关中的耐受能力。建议在高压应用中注意爬电距离和绝缘设计，并为散热焊盘提供足够的铜箔面积。

■ 典型应用场景
RSTF65R650 凭借 650V 耐压、7A 电流能力和低导通电阻，广泛适用于以下应用：

• 开关电源（SMPS）：AC/DC 转换器中的主开关和辅助电源。

• 不间断电源（UPS）：逆变器和功率因数校正（PFC）电路。

• 适配器：笔记本、手机等充电器的电源转换级。

• LED 照明驱动：高压恒流驱动电路。

瑞斯特 RSTF65R650 以 TO-220FP 封装提供高耐压和可靠性能，是高压功率转换应用的理想选择。
