RSTD60C20

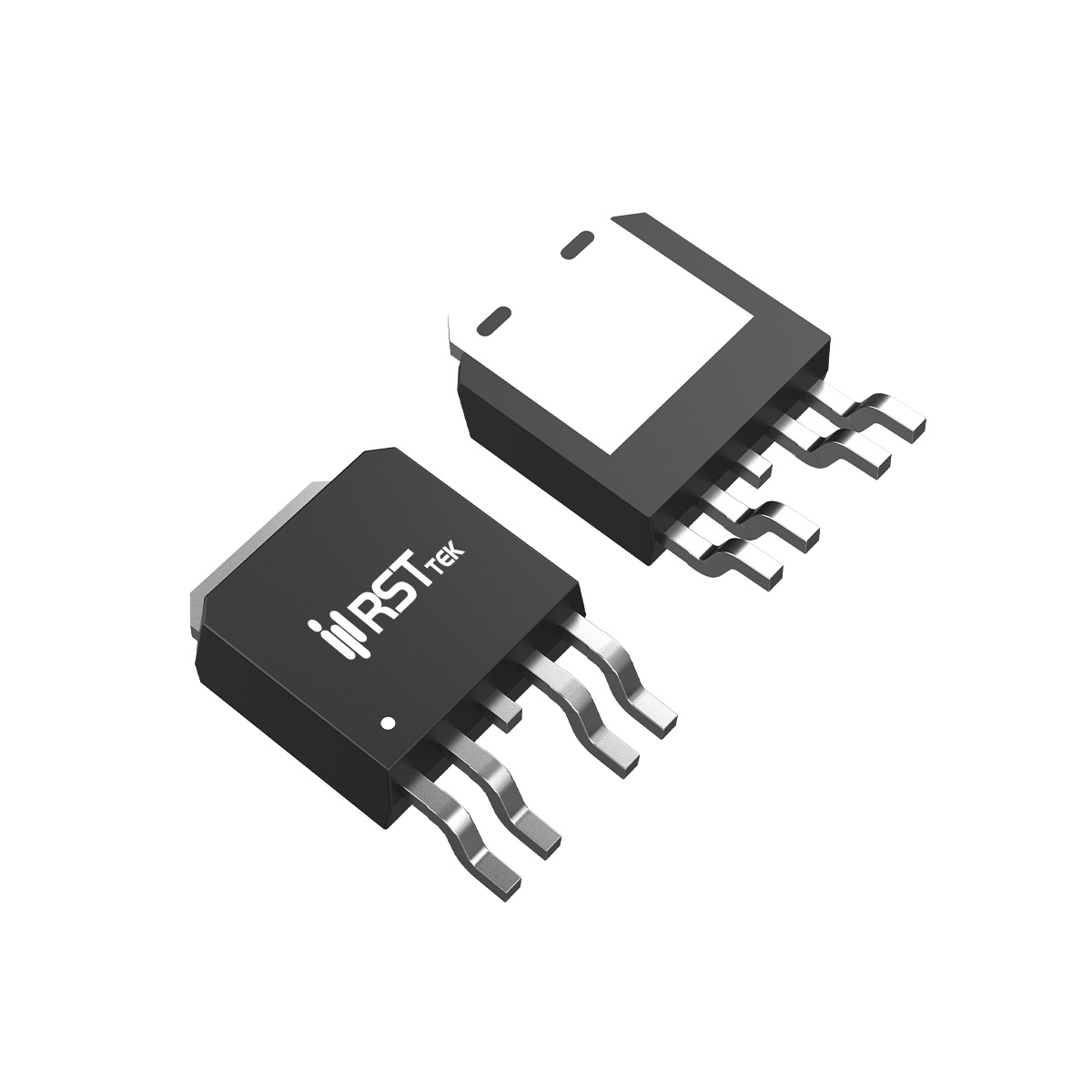

在现代便携式设备、笔记本计算机及电池供电系统中，高效电源管理和紧凑的PCB布局需求日益提升。瑞斯特（RST）推出的RSTD60C20是一款单片集成的N沟道和P沟道增强模式MOSFET，采用节省空间的TO-252-4封装，提供互补双通道解决方案。其中N沟道器件耐压60V、连续漏极电流20A (Tc=25℃)，P沟道耐压-60V、电流-15A，典型导通电阻分别为19mΩ (V_GS=10V) 和57mΩ (V_GS=-10V)。该器件不仅满足低压逻辑驱动(4.5V驱动下R_DS(on)分别为23mΩ与83mΩ)，并且经过100% UIS（非钳位电感开关）和栅极电阻(R_g)测试，确保出色的雪崩耐受能力与现场可靠性。此外，其湿敏等级MSL1 (per JEDEC J-STD-020D)及无铅绿色工艺，满足RoHS环保要求，为电源设计人员提供高可靠、高密度的功率开关选择。

从静态特性来看，RSTD60C20在栅极驱动设计上具有宽裕的±20V栅源电压范围，阈值电压V_GS(th)典型值N沟道为2V、P沟道为-2V，兼容主流PWM控制器和逻辑电平。在典型测试条件下（V_GS=10V，I_D=7.5A），N沟道导通电阻典型值仅19mΩ，最大值22mΩ；P沟道相应条件下导通电阻典型值57mΩ，最大值61mΩ。对比国际主流同类双N/P沟道60V器件（如业界常见的DMC60C20架构产品），RSTD60C20在低压驱动（V_GS=4.5V）时导通电阻上升幅度控制平缓，N沟道导通电阻典型值23mΩ，保证在电池电压跌落或驱动电压不足时依然保持较低的导通损耗。同时，零栅压漏电流I_DSS在85℃环境下仅为30μA（N/P均等），极低的泄露特性有效降低待机功耗，适用于电池保护及低功耗待机电路。体二极管方面，正向压降V_SD典型值0.8V，且反向恢复电荷Q_rr仅21nC(N沟道)，快速软恢复特性可显著减少开关环路中的振铃和EMI问题。

动态性能和开关特性是高频电源设计的关键。RSTD60C20的栅极电荷(Q_g)在V_DS=30V、V_GS=10V条件下，N沟道总栅极电荷典型值为11.2nC，米勒电荷(Q_gd)仅2nC；P沟道总栅极电荷典型值为11.3nC，米勒电荷2.3nC。极低的栅极电荷有效降低开关损耗，提升轻载效率。输入电容C_iss典型值N沟道550pF，P沟道535pF；反向传输电容C_rss分别为31pF和40pF，确保快速开关过渡且避免寄生导通风险。开关时间测试表明( V_DD=30V, I_D=1A )，N沟道开通延迟时间10ns，上升时间6ns；关断延迟21ns，下降时间5ns。P沟道对应参数同样优异。相比于采用分立N沟道和P沟道方案，集成双MOSFET可有效减少互连寄生电感，改善高频工作下栅极振荡。可靠性方面，100% 雪崩测试保证单脉冲雪崩能量E_AS：N沟道达25mJ (L=0.5mH，I_AS=10A)，P沟道16mJ (I_AS=8A)，足以应对感性负载关断等严苛瞬态工况。结合极低的热阻（结到壳R_θJC=6℃/W）以及合理PCB铜箔散热设计，使其在紧凑型电源中依然具备优秀的热管理裕量。

基于上述技术优势，RSTD60C20非常适用于对空间和能效同时具备高要求的应用场景：① 笔记本计算机与便携设备电源管理 —— 可作为电池充电/放电路径管理中的负载开关或理想二极管，利用互补MOSFET实现双向导通及电源多路复用，减少外置肖特基二极管；② 电池保护电路 —— 在单节/多节锂电池保护板中充当充放电阻抗桥臂，低R_DS(on) 有效降低温升并延长续航；③ DC-DC变换器（升降压、反激辅助供电） —— 互补驱动简化半桥或同步整流拓扑，尤其适合低压非隔离电源模组；④ 电机驱动及H桥电路 —— 用于小型直流有刷电机或散热风扇驱动，集成双沟道可在单封装内实现全桥单臂，极大减少元器件数量。此外，该器件还适用于信号电平转换和负载点电源（POL）中的高速开关。设计工程师需留意PCB散热设计：推荐采用1in²铜箔面积辅助散热，利用TO-252-4封装底部散热焊盘过孔连接地层，最大功耗可达20.8W (Tc=25℃)。同时栅极驱动电阻建议6~10Ω以优化开关速度与振铃平衡。总体而言，瑞斯特RSTD60C20以高性价比、高可靠UIS能力和极佳的低压驱动性能，为电源系统工程师提供了紧凑、高效的双MOSFET解决方案。
