■ 器件概述与封装

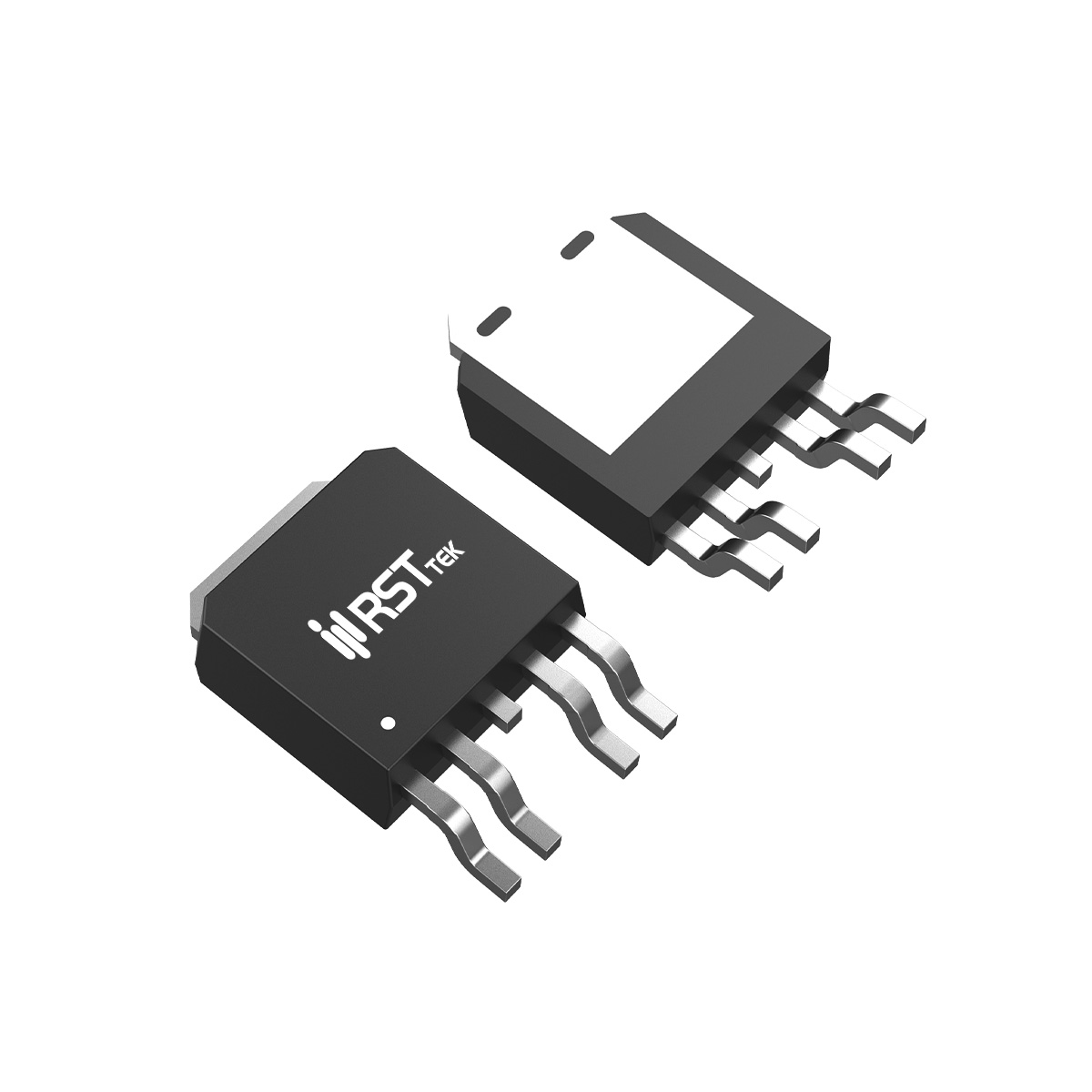

瑞斯特 RSTD603SM 是一款集成 N 沟道和 P 沟道增强型功率 MOSFET 的双芯片器件,采用 TO-252-4 封装,专为笔记本计算机、便携设备和电池供电系统的电源管理设计。N 沟道额定漏源电压 VDS = 60V,连续漏极电流 ID = 20A(TC=25℃);P 沟道额定漏源电压 VDS = -60V,连续漏极电流 ID = -15A(TC=25℃)。栅源电压耐受均为 ±20V。最高结温 150℃,存储温度范围 -55℃~150℃。RSTD603SM 经过 100% UIS 和 Rg 测试,MSL 等级为 1,具备高可靠性,符合 RoHS 要求。TO-252-4 封装在一个紧凑封装中集成了两个独立 MOSFET,适合高密度电源设计。
■ 关键电气参数
N 沟道部分导通电阻典型值 RDS(on) = 19mΩ(VGS=10V, ID=10A),在 VGS=4.5V 时典型值为 23mΩ;P 沟道部分导通电阻典型值 RDS(on) = 57mΩ(VGS=-10V, ID=-8A),在 VGS=-4.5V 时典型值为 83mΩ。N 沟道栅极阈值电压典型值约 2V(范围 1.0~3.0V),P 沟道约 -1.8V。动态特性方面,N 沟道输入电容约 800pF(VDS=30V),P 沟道输入电容约 600pF(VDS=-30V)。栅极电荷 N 沟道约 10nC(VGS=10V, ID=10A),P 沟道约 12nC(VGS=-10V, ID=-8A)。开关速度适中,适合中高频开关应用。体二极管反向恢复时间 N 沟道约 25ns,P 沟道约 30ns。
■ 热管理与可靠性设计
RSTD603SM 在 TC=25℃ 条件下最大耗散功率 PD = 20.8W(整体封装),TC=100℃ 时降额至 8.3W。结到壳热阻 RθJC = 6℃/W,结到环境热阻(稳态)RθJA = 80℃/W(基于 1in² 铜箔)。器件通过 UIS 测试,N 沟道雪崩电流 IAS = 8A,雪崩能量 EAS = 16mJ(L=0.5mH);P 沟道雪崩电流 IAS = -10A,雪崩能量 EAS = 25mJ(L=0.5mH)。建议在 PCB 布局中为封装底部的散热焊盘提供良好焊接,并注意两个通道之间的热耦合效应。
■ 典型应用场景
RSTD603SM 凭借双通道集成和均衡的电流能力,广泛适用于以下应用:
笔记本计算机电源管理:系统电源路径管理和负载开关。
便携设备电源管理:电池充放电路径控制和反向保护。
电池供电系统:双通道电源切换和反向保护电路。
DC/DC 转换器:非隔离降压转换器的主开关和同步整流。
瑞斯特 RSTD603SM 以 TO-252-4 封装提供集成化的双通道功率开关方案,是便携电源管理的高效选择。
