RSTD6009YD

■ 器件概述与封装

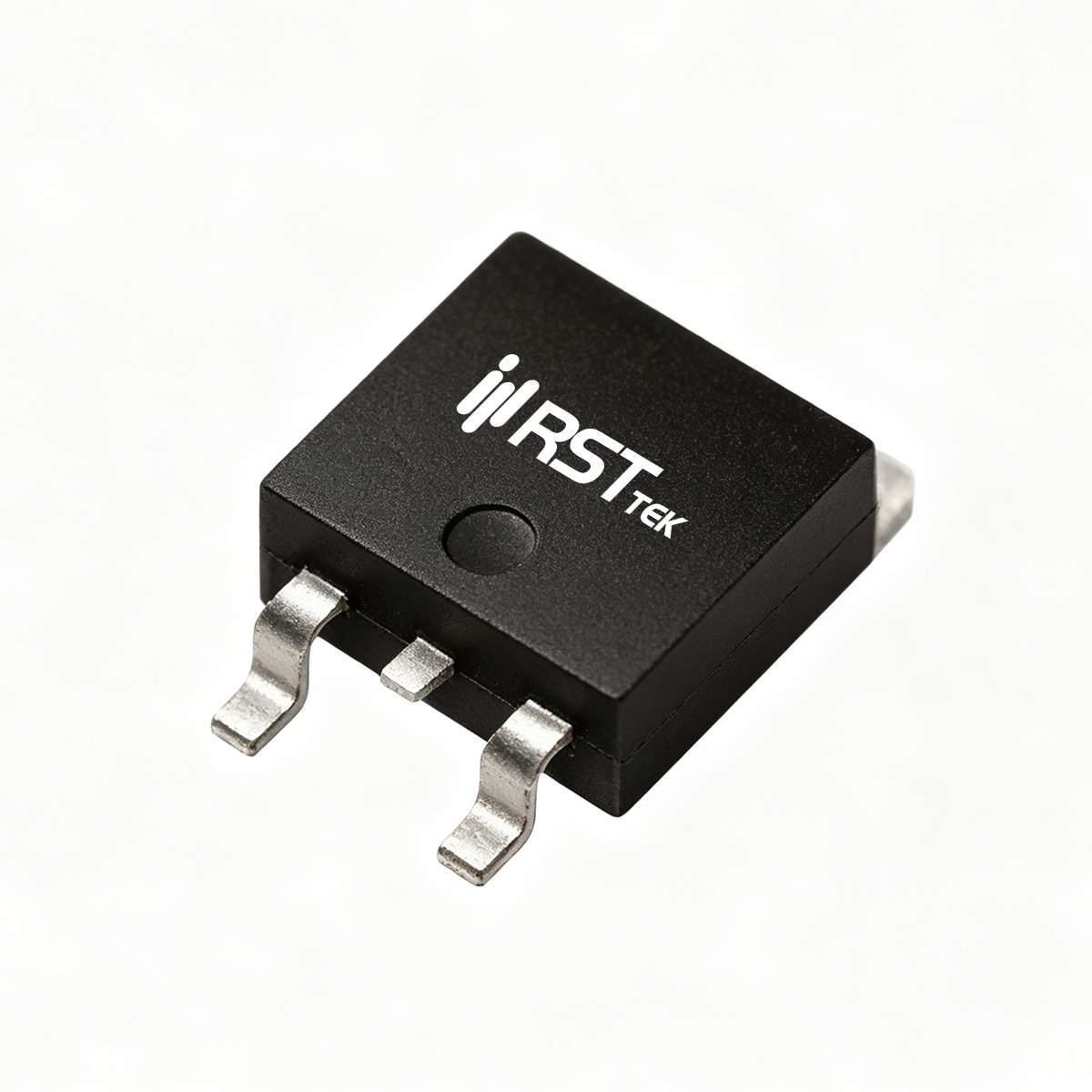

瑞斯特 RSTD6009YD 是一款超高电流 N 沟道增强型功率 MOSFET，采用 TO-252 封装，专为台式机电源管理、DC/DC 转换器、负载开关和笔记本电池管理等应用设计。该器件额定漏源电压 VDS = 60V，连续漏极电流 ID = 90A（TC=25℃），脉冲电流 IDP = 270A（300μs），栅源电压耐受 ±20V。最高结温 150℃，存储温度范围 -55℃~150℃。RSTD6009YD 具备高可靠性，符合 RoHS 要求。TO-252 封装提供良好的散热能力，适合高功率密度应用。

■ 关键电气参数
RSTD6009YD 的导通电阻典型值 RDS(on) = 5mΩ（VGS=10V, ID=45A），在 60V 耐压等级中表现极为优异。栅极阈值电压 VGS(th) 典型值约 2.5V（范围 1.0~3.0V），兼容 3.3V/5V 逻辑驱动。动态特性方面，输入电容 Ciss 典型值约 3000pF（VDS=30V），输出电容约 400pF，反向传输电容约 200pF。栅极电荷 Qg 典型值约 65nC（VGS=10V, ID=45A），栅源电荷约 14nC，栅漏电荷约 18nC。开关速度较快，开通延迟约 18ns，上升约 14ns，关断延迟约 48ns，下降约 23ns。体二极管反向恢复时间约 38ns，恢复电荷约 48nC。

■ 热管理与可靠性设计
RSTD6009YD 在 TC=25℃ 条件下最大耗散功率 PD = 110W，TC=100℃ 时降额至 60W；在 TA=25℃ 时（表面贴装）为 2.5W。结到壳热阻 RθJC = 1.5℃/W，结到环境热阻（稳态）RθJA = 50℃/W（基于 1in² 铜箔）。器件通过 UIS 测试，雪崩能量 EAS = 244mJ（L=1mH），确保在感性负载开关中的可靠性。建议在 PCB 布局中为大电流路径提供宽铜箔并增加过孔以辅助散热。

■ 典型应用场景
RSTD6009YD 凭借 60V 耐压、90A 电流能力和超低导通电阻，广泛适用于以下应用：

• 台式机电源管理：CPU/GPU 供电模块中的同步整流和负载开关。

• DC/DC 转换器：高功率密度降压转换器的主开关。

• 负载开关：服务器、通信设备中的高电流负载切换。

• 笔记本电池管理：电池充放电路径管理和系统电源分配。

瑞斯特 RSTD6009YD 以 TO-252 封装提供高效、紧凑的功率开关方案，是高功率密度系统的理想选择。
