RSTD4012SM 采用高可靠性材料与成熟制程工艺设计,电气性能稳定、环境适应性强, 符合 ROHS、REACH 等欧盟环保指令要求,广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定,适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
■ 器件概述与封装

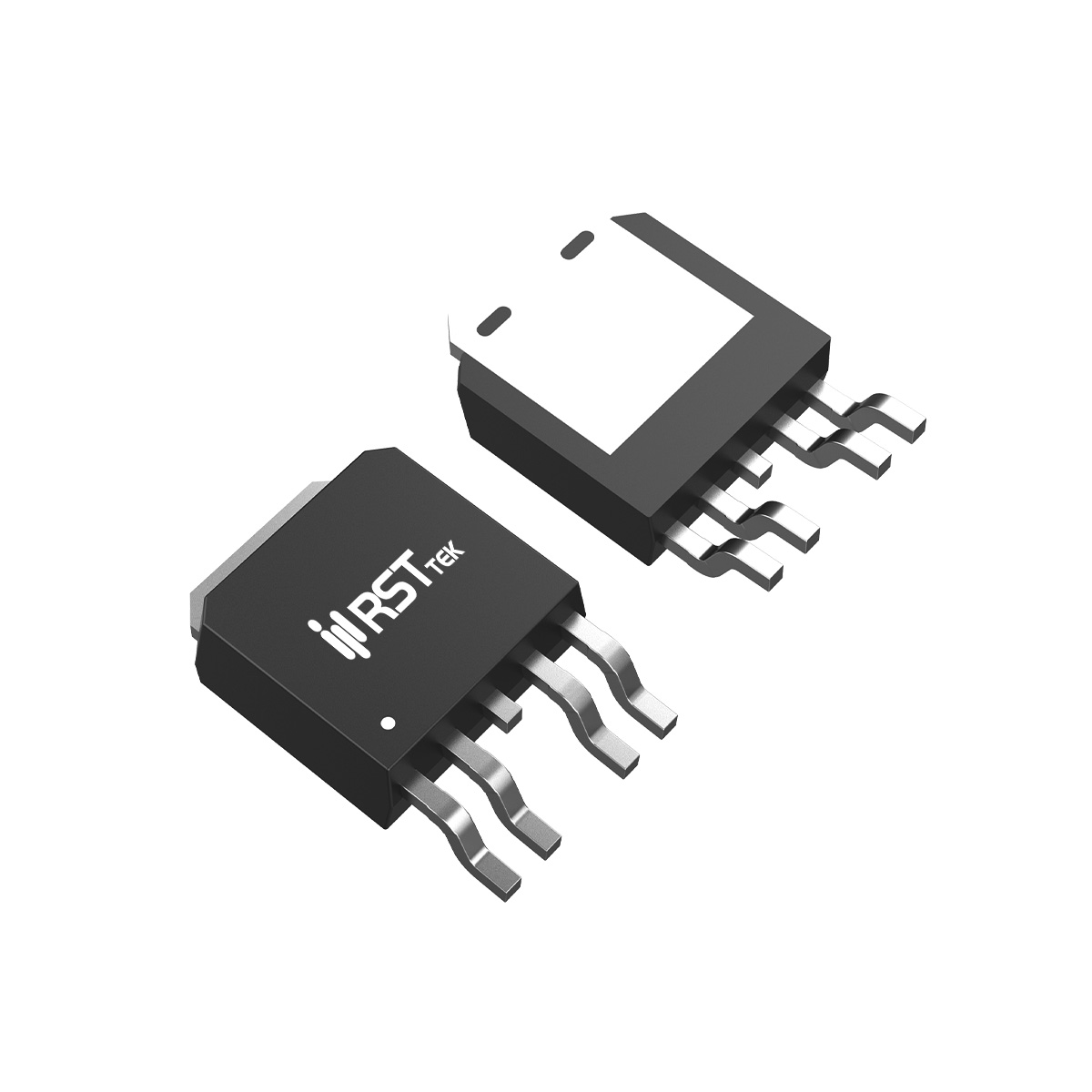

瑞斯特 RSTD4012SM 是一款集成 N 沟道和 P 沟道增强型功率 MOSFET 的双芯片器件,采用 TO-252-4 封装,专为风扇预驱动 H 桥、电机控制和同步整流等应用设计。N 沟道额定漏源电压 VDS = 40V,连续漏极电流 ID = 28A(TC=25℃);P 沟道额定漏源电压 VDS = -40V,连续漏极电流 ID = -25A(TC=25℃)。栅源电压耐受均为 ±20V。最高结温 150℃,存储温度范围 -55℃~150℃。RSTD4012SM 经过 100% UIS 测试,具备高可靠性,符合 RoHS 要求。TO-252-4 封装在一个紧凑封装中集成了两个独立 MOSFET,适合高密度电源设计。
■ 关键电气参数
N 沟道部分导通电阻典型值 RDS(on) = 14mΩ(VGS=10V, ID=10A),在 VGS=4.5V 时典型值为 18mΩ;P 沟道部分导通电阻典型值 RDS(on) = 30mΩ(VGS=-10V, ID=-10A),在 VGS=-4.5V 时典型值为 37mΩ。N 沟道栅极阈值电压典型值约 1.8V(范围 1.0~2.5V),P 沟道约 -2V(范围 -1.5~-2.5V)。动态特性方面,N 沟道输入电容约 800pF(VDS=20V),P 沟道输入电容约 668pF(VDS=-20V)。栅极电荷 N 沟道约 15nC(VGS=10V, ID=10A),P 沟道约 15nC(VGS=-10V, ID=-10A)。开关速度适中,适合中高频开关应用。
■ 热管理与可靠性设计
RSTD4012SM 在 TC=25℃ 条件下 N 沟道最大耗散功率 PD = 32.9W,P 沟道 32.9W;在 TA=25℃ 时整体 PD 取决于散热条件。结到壳热阻 RθJC = 3.8℃/W,结到环境热阻(短脉冲 t≤10s)RθJA = 25℃/W,稳态 60℃/W(基于 1in² 铜箔)。器件通过 UIS 测试,N 沟道雪崩电流 IAS = 10A,雪崩能量 EAS = 25mJ(L=0.5mH);P 沟道雪崩电流 IAS = -10A,雪崩能量 EAS = 25mJ(L=0.5mH)。建议在 PCB 布局中为封装底部的散热焊盘提供良好焊接,并注意两个通道之间的热耦合效应。
■ 典型应用场景
RSTD4012SM 凭借双通道集成和均衡的电流能力,广泛适用于以下应用:
风扇预驱动 H 桥:散热风扇驱动中的 H 桥电路。
电机控制:中小功率有刷/无刷电机驱动。
同步整流:开关电源输出端的高效同步整流。
DC/DC 转换器:非隔离降压转换器的主开关和同步整流。
瑞斯特 RSTD4012SM 以 TO-252-4 封装提供集成化的双通道功率开关方案,是多种电源应用的理想选择。
