RSTD3033 采用高可靠性材料与成熟制程工艺设计,电气性能稳定、环境适应性强, 符合 ROHS、REACH 等欧盟环保指令要求,广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定,适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
■ 器件概述与封装

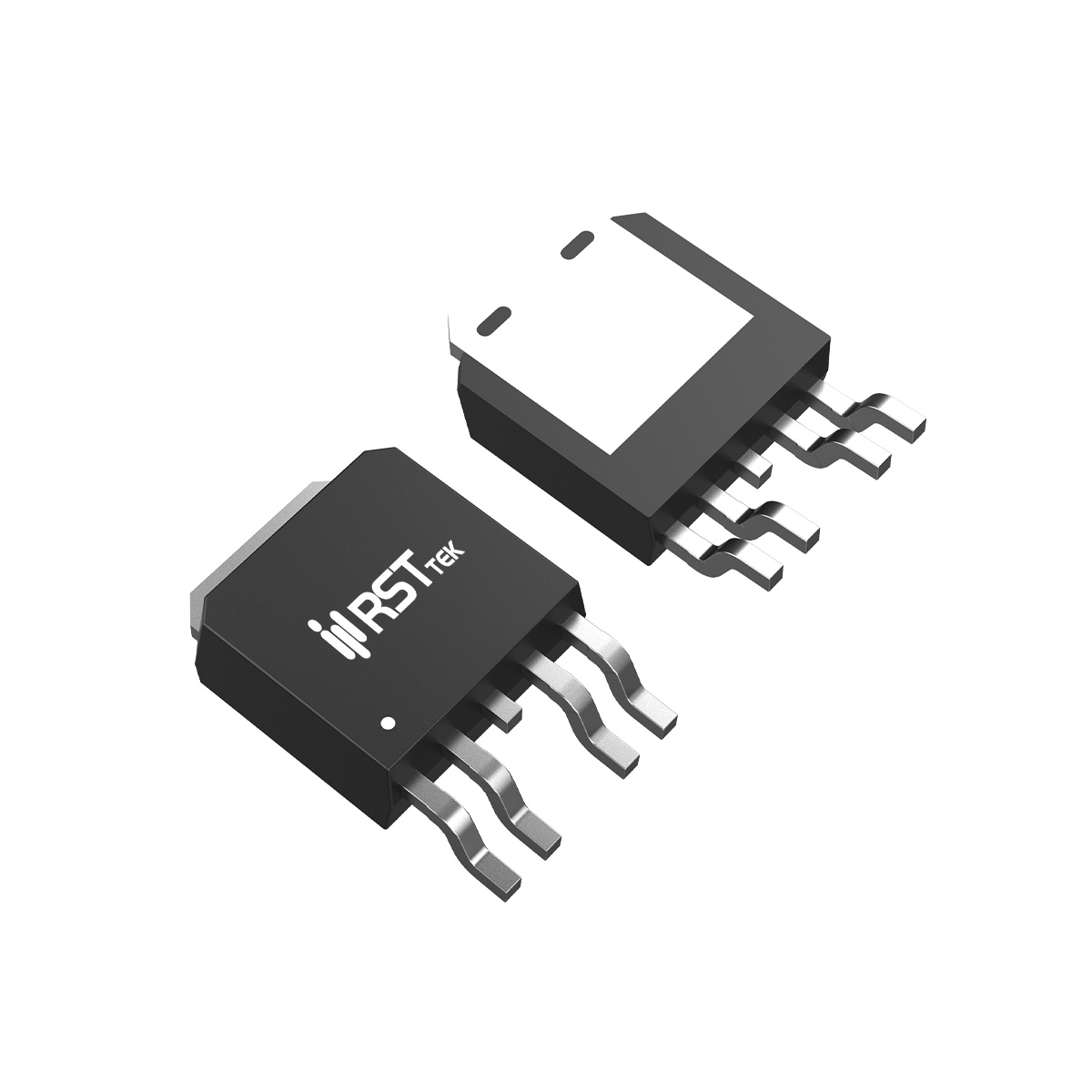

瑞斯特 RSTD3033 是一款集成 N 沟道和 P 沟道增强型功率 MOSFET 的双芯片器件,采用 TO-252-4 封装,专为同步整流、电机风扇控制、高电流高速开关、H 桥和逆变器等应用设计。N 沟道额定漏源电压 VDS = 30V,连续漏极电流 ID = 25A(TC=25℃);P 沟道额定漏源电压 VDS = -30V,连续漏极电流 ID = -18A(TC=25℃)。栅源电压耐受均为 ±20V。最高结温 150℃,存储温度范围 -55℃~150℃。RSTD3033 经过 100% UIS 和 Rg 测试,具备高可靠性,符合 RoHS 要求。TO-252-4 封装在一个紧凑封装中集成了两个独立 MOSFET,适合高密度电源设计。
■ 关键电气参数
N 沟道部分导通电阻典型值 RDS(on) = 15mΩ(VGS=10V, ID=12A),在 VGS=4.5V 时典型值为 24mΩ;P 沟道部分导通电阻典型值 RDS(on) = 36mΩ(VGS=-10V, ID=-10A),在 VGS=-4.5V 时典型值为 52mΩ。N 沟道栅极阈值电压典型值约 1.5V(范围 1.0~2.5V),P 沟道约 -1.5V。动态特性方面,N 沟道输入电容约 800pF(VDS=15V),P 沟道输入电容约 600pF(VDS=-15V)。栅极电荷 N 沟道约 10nC(VGS=10V, ID=12A),P 沟道约 12nC(VGS=-10V, ID=-10A)。开关速度适中,适合中高频开关应用。
■ 热管理与可靠性设计
RSTD3033 在 TC=25℃ 条件下最大耗散功率取决于具体散热条件,典型设计需参考数据手册的热阻参数。器件通过 UIS 测试,确保在感性负载开关中的耐受能力。建议在 PCB 布局中为封装底部的散热焊盘提供良好焊接,并注意两个通道之间的热耦合效应。器件符合 RoHS 环保要求,适合大规模生产应用。
■ 典型应用场景
RSTD3033 凭借双通道集成和均衡的电流能力,广泛适用于以下应用:
同步整流:开关电源输出端的高效同步整流。
电机风扇控制:风扇驱动中的 H 桥和逆变器电路。
H 桥和逆变器:电机驱动和电源转换中的全桥拓扑。
高电流高速开关:高频开关电源中的功率开关。
瑞斯特 RSTD3033 以 TO-252-4 封装提供集成化的双通道功率开关方案,是多种电源应用的理想选择。
