RSTD30120YD

■ 器件概述与封装

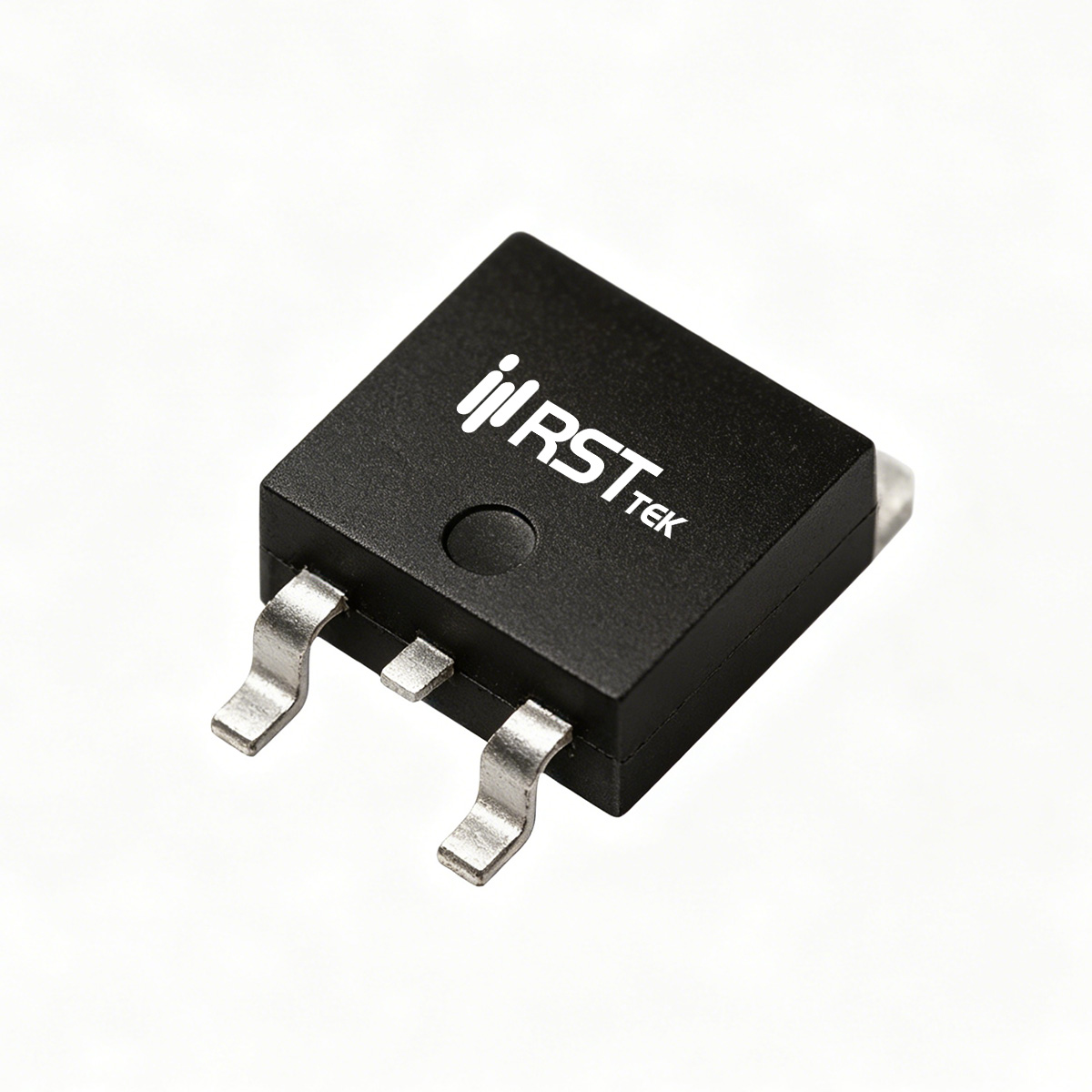

瑞斯特 RSTD30120YD 是一款超低导通电阻、超高电流 N 沟道增强型功率 MOSFET，采用 TO-252 封装，专为台式机电源管理、DC/DC 转换器等大电流应用设计。该器件额定漏源电压 VDS = 30V，连续漏极电流 ID = 120A（TC=25℃），脉冲电流 IDP = 360A，栅源电压耐受 ±20V。最高结温 150℃，存储温度范围 -55℃~150℃。RSTD30120YD 经过 100% UIS 测试，具备高可靠性，符合 RoHS 要求。TO-252 封装提供良好的散热能力，适合高功率密度应用。

■ 关键电气参数
RSTD30120YD 的导通电阻典型值 RDS(on) = 2.4mΩ（VGS=10V, ID=30A），在 VGS=4.5V 时典型值为 3.6mΩ，在 4.5V 驱动下仍能保持极低导通损耗。栅极阈值电压 VGS(th) 典型值 1.9V（范围 1.2~2.5V），兼容 3.3V/5V 逻辑驱动。动态特性方面，输入电容 Ciss 典型值 2070pF（VDS=15V），输出电容 Coss 约 387pF，反向传输电容 Crss 约 375pF。栅极电荷 Qg 典型值 40.3nC（VGS=10V, ID=30A），栅源电荷 Qgs 5nC，栅漏电荷 Qgd 10.5nC。栅极电阻 Rg 典型值 1.4Ω。开关时间典型值：开通延迟 18ns，上升 14ns，关断延迟 46ns，下降 19ns（测试条件 VDD=15V, ID=1A）。

■ 热管理与可靠性设计
RSTD30120YD 在 TC=25℃ 条件下最大耗散功率 PD = 50W，TC=100℃ 时降额至 20W；在 TA=25℃ 时（表面贴装）为 2.5W。结到壳热阻 RθJC = 2.5℃/W，结到环境热阻（短脉冲 t≤10s）RθJA = 15℃/W，稳态 50℃/W。器件具有高雪崩耐受能力，单脉冲雪崩电流 IAS = 36A，雪崩能量 EAS = 324mJ（L=0.5mH），确保在感性负载开关中的可靠性。建议在 PCB 布局中为大电流路径提供宽铜箔并增加过孔以辅助散热。

■ 典型应用场景
RSTD30120YD 凭借 30V 耐压、120A 电流能力和超低导通电阻，广泛适用于以下应用：

• 台式机电源管理：CPU/GPU 供电模块中的同步整流和负载开关。

• DC/DC 转换器：高功率密度降压转换器的主开关。

• 电机驱动：大功率有刷/无刷电机控制。

• 电池保护：多节锂电池组的前端保护电路。

瑞斯特 RSTD30120YD 以 TO-252 封装提供高效、紧凑的功率开关方案，是高功率密度系统的理想选择。
