RST8C02

■ 器件概述与封装特性

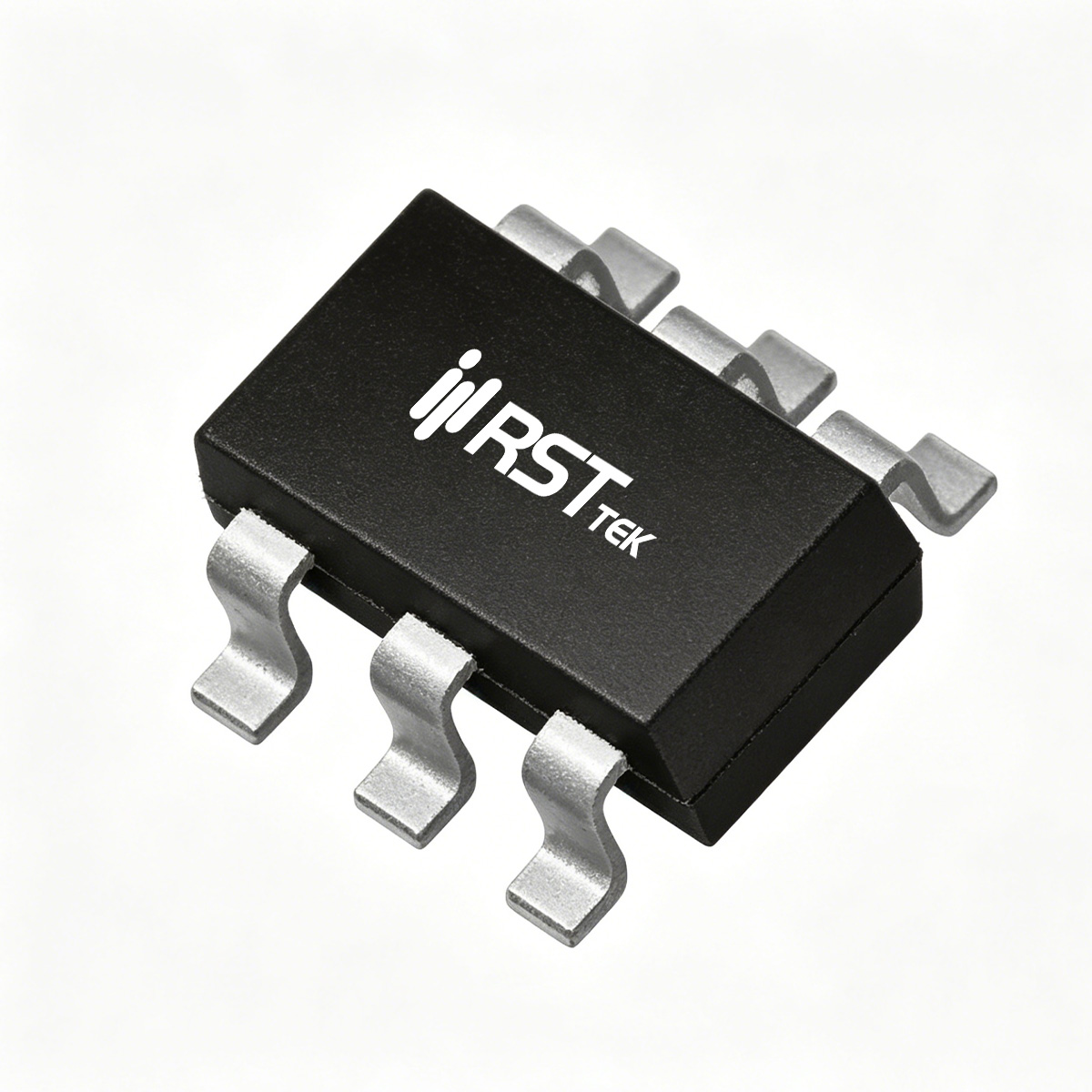

瑞斯特（RST）RST8C02 是一款采用 SOT-23-6 封装的双沟道互补 MOSFET，内部集成了一个 N 沟道和一个 P 沟道增强型 MOSFET，专为笔记本电脑、便携设备和电池供电系统的电源管理而优化，尤其适用于负载开关和 H 桥应用。主要额定参数：N 沟道 - 漏源电压 VDS = 20V，连续漏极电流 ID = 8.5A（TA=25℃），脉冲电流 IDM = 24A；P 沟道 - 漏源电压 VDS = -20V，连续漏极电流 ID = -7.8A，脉冲电流 IDM = -23A。栅源电压均为 ±20V。耗散功率 PD = 1.4W（TA=25℃），结温范围 -55℃ ~ +150℃，热阻 θJA = 90℃/s（t≤10s），稳态 125℃/W。器件经过 100% UIS 和 Rg 测试，具备出色的雪崩耐受能力和高可靠性。SOT-23-6 封装在紧凑空间内集成了两个互补 MOSFET，非常适合高密度便携设备中的半桥或 H 桥驱动电路。

■ 关键电气参数
N 沟道：导通电阻典型值 RDS(on) = 24mΩ（VGS=4.5V、ID=8.5A），VGS=2.5V 时为 28mΩ，VGS=1.8V 时为 34mΩ。P 沟道：导通电阻典型值 RDS(on) = 28mΩ（VGS=-4.5V、ID=-7.8A），VGS=-2.5V 时为 35mΩ，VGS=-1.8V 时为 45mΩ。极低的 RDS(on) 显著降低了导通损耗，尤其适合低压大电流应用。栅极阈值电压 VGS(th)：N 沟道约 0.7V~1.3V，P 沟道约 -0.7V~-1.3V（ID=250μA），兼容 1.8V/2.5V/4.5V 逻辑电平。漏源击穿电压：N 沟道 20V，P 沟道 -20V。动态参数：N 沟道输入电容 CISS 约 800pF，P 沟道 CISS 约 900pF。总栅极电荷 Qg：N 沟道约 8nC，P 沟道约 10nC。体二极管正向压降 VSD：N 沟道约 0.8V，P 沟道约 -0.8V。互补特性使其在逻辑电平驱动下可构成简单的半桥或全桥驱动电路，且两管匹配良好，减少了外部元件数量。

■ 热设计与可靠性
SOT-23-6 封装热阻 θJA 稳态为 125℃/W（基于 1in² 铜箔），在 25℃ 环境下最大耗散功率 1.4W，70℃ 时降为 0.9W。建议将两个沟道的源极和漏极焊盘连接到足够面积的铜箔（至少 20mm²），并注意整体散热。器件符合 RoHS 标准，可承受 260℃ 回流焊。100% UIS 测试保证了其在感性负载开关中的可靠性。

■ 主要应用领域
RST8C02 凭借双沟道互补特性和 20V 耐压，广泛适用于以下场景：

• 电源管理：用于笔记本电脑、便携设备中的负载开关和电源多路复用器。

• H 桥电机驱动：作为小型直流电机 H 桥的四个开关管中的两个互补对，实现正反转和调速。

• 同步整流：用于低电压 DC-DC 转换器的同步整流，N 沟道作为同步管，P 沟道可辅助驱动。

• 电池保护电路：用于单节锂电池的充放电保护，N 沟道用于放电，P 沟道用于充电。

• 逻辑电平转换：利用互补特性实现双向电平转换，支持 1.8V 到 5V 的转换。

综上，瑞斯特 RST8C02 以 SOT-23-6 封装、20V 互补 MOSFET 和低 RDS(on)，成为低压负载开关和 H 桥驱动的理想选择。
