RST82H140LL
RST82H140LL 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- Package/Case:
- TOLL
- 车规级工业级:
- 工业级
- Technology:
- Trench
- Product status:
- Production
- Polarity:
- N
- ID(A):
- 140
- VTH(V):
- 3
- RDS(ON)@10VTyp(mΩ):
- 4
- RDS(ON)@10VMax(mΩ):
- 5.5
- RDS(ON)@4.5VTyp(mΩ):
- RDS(ON)@4.5VMax(mΩ):
- RDS(ON)@2.5VTyp(mΩ):
- RDS(ON)@2.5VMax(mΩ):
- VGS(th)(V):
- ±20
- CISS(pF):
- 7900
- QG(nC):
- 158
- PD(W):
- 250
- Specialfeature:
■ 器件概述与封装特性

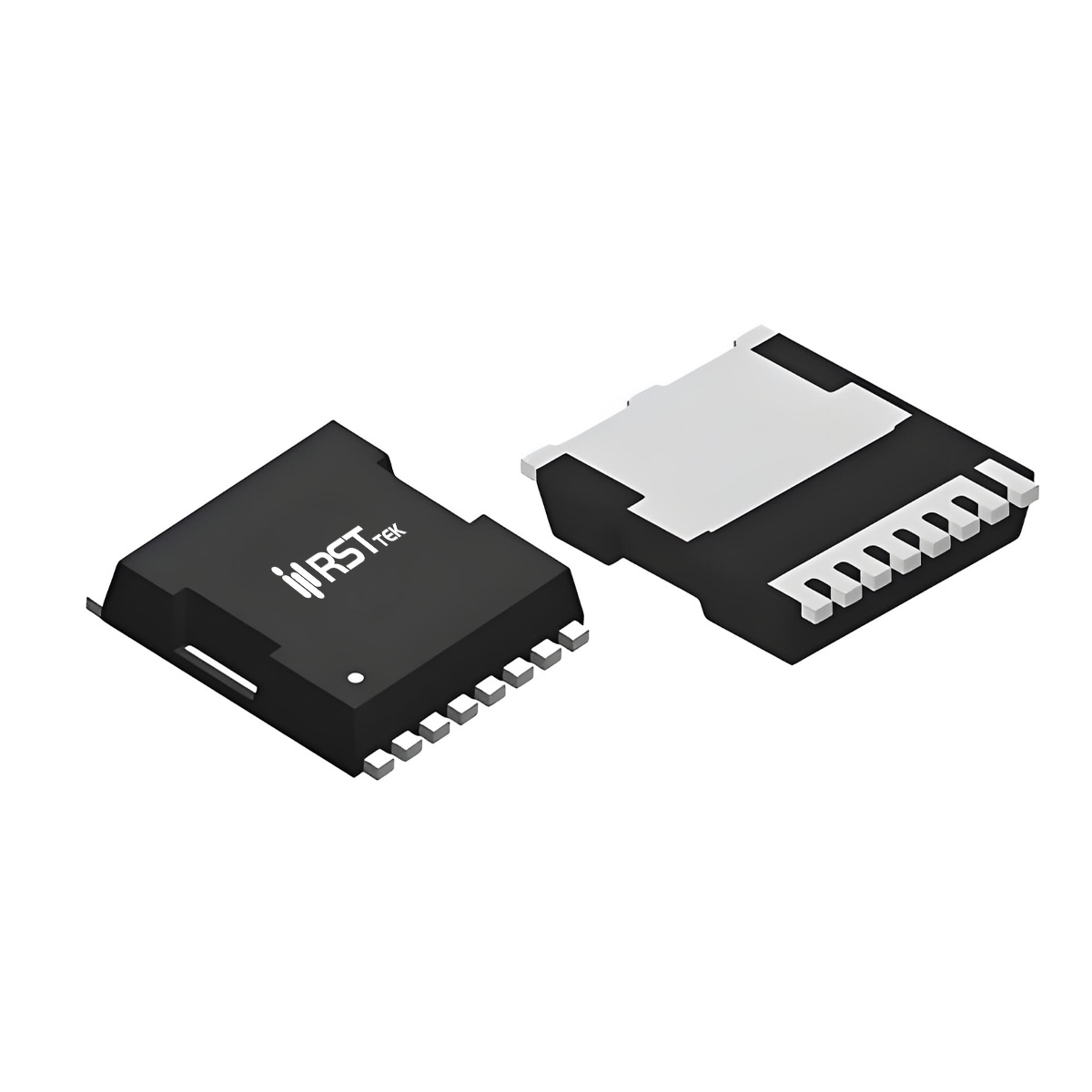

瑞斯特 RST82H140LL 是一款采用先进沟槽工艺技术的N沟道增强型功率MOSFET，专为需要超低导通电阻和低栅极电荷的大功率表面贴装应用设计。主要额定参数：漏源电压 VDS = 82V，连续漏极电流 ID = 140A（Tc=25℃），脉冲漏极电流 IDM = 560A，导通电阻 RDS(ON) < 5.0mΩ（VGS=10V，典型值4.0mΩ）。采用 TOLL（TO-Leadless）表面贴装封装，结到壳热阻 0.6℃/W，最大功率耗散 250W（Tc=25℃），降额因子 1.67W/℃。工作结温范围 -55~175℃，适合高密度大功率组装。
■ 关键电气参数
RST82H140LL 具有卓越的导通特性，典型阈值电压 VGS(th) = 3.0V（ID=250μA），正向跨导 gFS = 65S（VDS=5V，ID=20A）。动态参数方面，输入电容 Ciss = 7900pF，输出电容 Coss = 445pF，反向传输电容 Crss = 384pF（VDS=40V，VGS=0V，f=1MHz）。开关特性优异：开通延迟 td(on) = 23ns，上升时间 tr = 42ns，关断延迟 td(off) = 75ns，下降时间 tf = 26ns（VDD=30V，VGS=10V）。总栅极电荷 Qg = 158nC，栅源电荷 Qgs = 32nC，栅漏电荷 Qgd = 51nC。体二极管反向恢复时间 trr = 50ns，反向恢复电荷 Qrr = 110nC。
■ 热设计与高可靠性
RST82H140LL 结到壳热阻 0.6℃/W，配合 TOLL 封装优异的散热能力。单脉冲雪崩能量 EAS = 1500mJ（Tj=25℃），器件经 100% UIS 和 100% AVds 测试。高密度单元设计实现了超低导通电阻，特殊工艺提供高ESD防护能力。TOLL封装具有低寄生电感和优异的热性能，适合高频大功率应用。
■ 主要应用领域
RST82H140LL 适用于大功率、高频开关应用：
电源转换：硬开关和高频电路、不间断电源（UPS）的功率级设计。
电机驱动：大功率直流电机控制、BLDC驱动器中的功率开关。
工业电源：开关电源（SMPS）、DC-DC转换器、负载点电源（POL）。
电池保护：电池管理系统（BMS）中的充放电保护开关。
其82V耐压、140A载流能力、极低导通电阻和TOLL封装，适合要求高功率密度和低寄生参数的先进电源系统。选型时需注意PCB散热设计。
