RST8233YX

■ 器件概述与封装

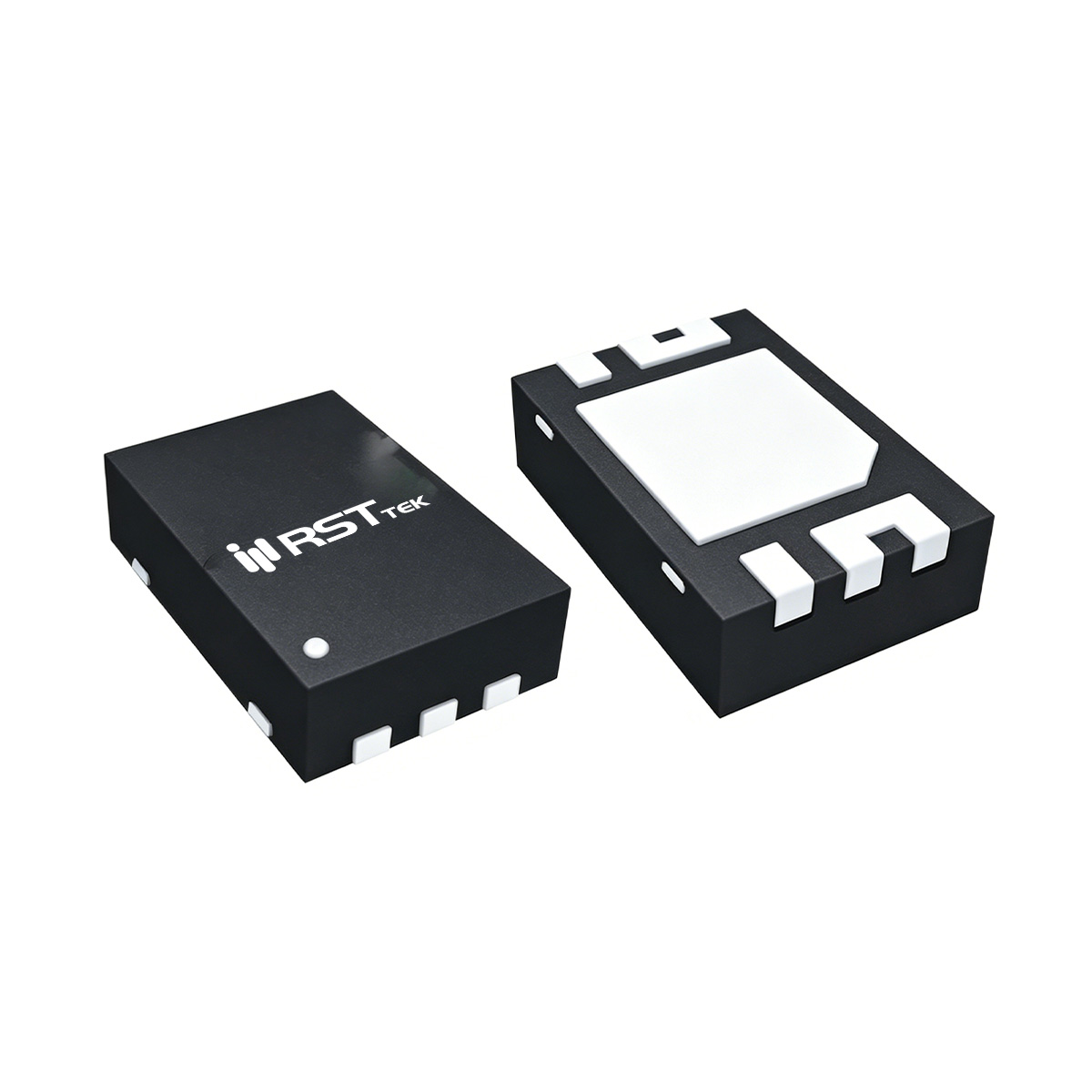

瑞斯特 RST8233YX 是一款双 N 沟道增强型功率MOSFET，采用 DFN2x3-6L 超小型封装，专为笔记本计算机、便携设备和电池供电系统的电源管理及单节锂离子电池包等应用设计。该器件集成了两个独立的 N 沟道 MOSFET，每个通道额定漏源电压 VDS = 20V，连续漏极电流 ID = 30A（TA=25℃），脉冲电流 IDM = 90A，栅源电压耐受 ±12V。最高结温 150℃，存储温度范围 -55℃~150℃。RST8233YX 具备 ESD 保护，经过 100% UIS 测试，具备高可靠性和耐用性。DFN2x3-6L 封装占用极小 PCB 面积，适合高密度便携设备。

■ 关键电气参数
每个通道的导通电阻典型值 RDS(on) = 6.5mΩ（VGS=4.5V, ID=30A），VGS=2.5V 时典型值为 7.5mΩ。极低的导通电阻使其在低压大电流下损耗极低。栅极阈值电压 VGS(th) 典型值 0.7V（ID=250μA）。动态参数方面，输入电容 CISS 约 1200pF（估计），栅极电荷 Qg 约 15nC（估计），适合高频开关。栅极电阻未给出。

■ 热管理与可靠性设计
RST8233YX 在 TA=25℃ 条件下最大耗散功率 PD = 1.0W，TA=70℃ 时降额至 0.6W。短脉冲（t<10s）结到环境热阻 RθJA = 80℃/W，稳态热阻 127℃/W（基于 1in² 铜箔）。器件经过 UIS 测试，单脉冲雪崩能量 EAS = 24.2mJ（L=0.1mH），确保在感性负载开关中的可靠性。

■ 典型应用场景
RST8233YX 凭借双通道 20V 耐压、30A 电流能力和超低导通电阻，广泛适用于以下应用：

• 笔记本电源管理：双路负载开关，用于大电流外设。

• 便携设备电池管理：单节锂离子电池包保护电路。

• 负载开关：在 3.3V/5V 系统中实现双路低损耗电源路径管理。

• DC-DC 转换器：低压 buck 转换器中作为同步整流管。

瑞斯特 RST8233YX 以 DFN2x3-6L 超小封装提供双 N 沟道高性能，为便携设备提供高效、紧凑的功率开关方案。
