RST8205MP
RST8205MP 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- 封装:
- Configuration:
- Type:
- VDS(V):
- VGS(±V):
- Vth（V）:
- RDS(ON)(mΩmax./typ.)atVGS=10V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=10V(max.):
- RDS(ON)(mΩmax./typ.)atVGS=4.5V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=4.5V(max.):
- RDS(ON)(mΩmax./typ.)atVGS=2.5V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=2.5V(max.):
- RDS(ON)(mΩmax./typ.)atVGS=1.8V(typ.):
- RDS(ON)(mΩmax./typ.)atVGS=1.8V(max.):
- ESDDiode:
■ 器件概述与封装

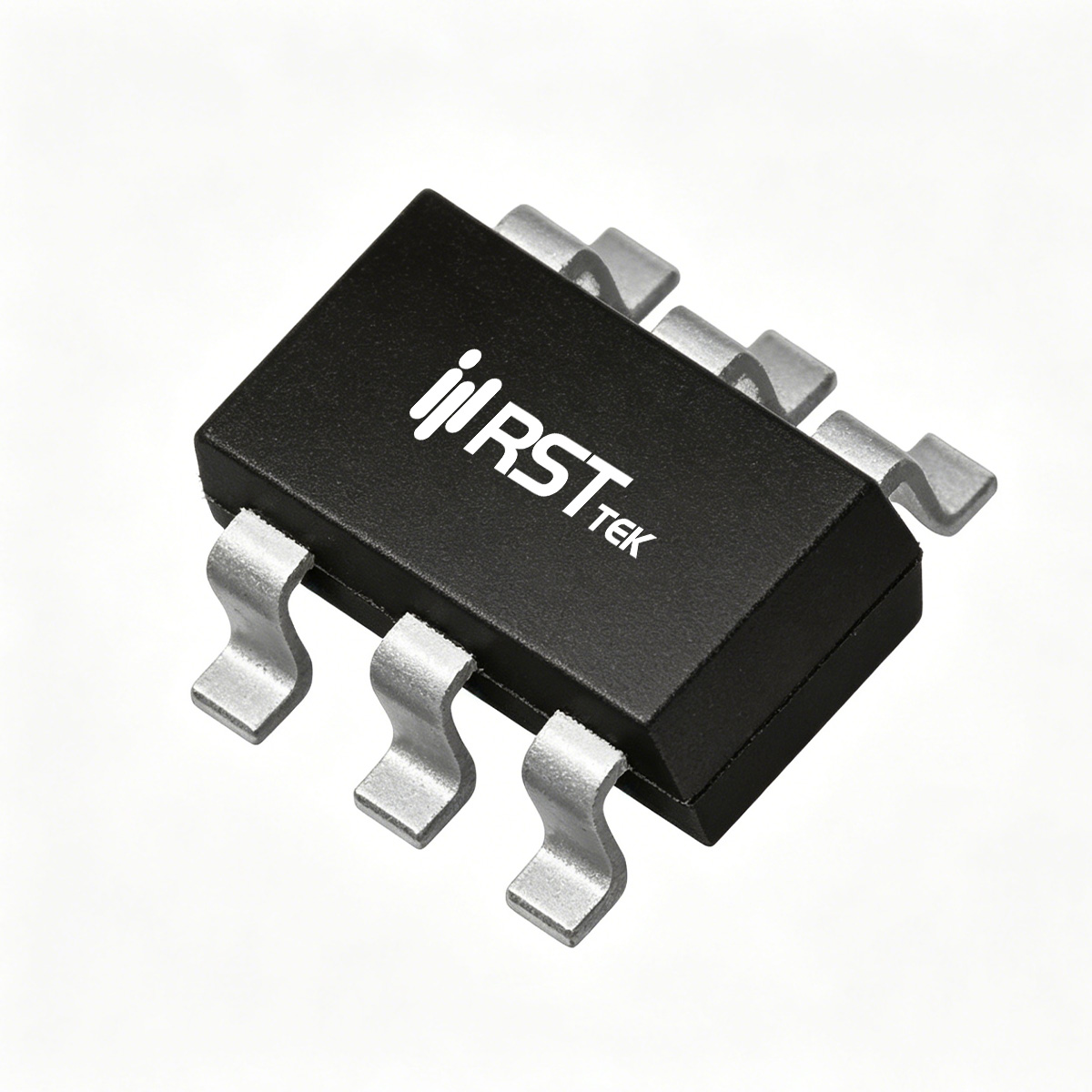

瑞斯特 RST8205MP 是一款双 N 沟道增强型功率MOSFET，采用 SOT23-6L 超小型封装，专为工业转换器电源管理等应用设计。该器件集成了两个独立的 N 沟道 MOSFET，每个通道额定漏源电压 VDS = 20V，连续漏极电流 ID = 5A（TA=25℃），脉冲电流 IDM = 25A，栅源电压耐受 ±12V。最高结温 150℃，存储温度范围 -55℃~150℃。RST8205MP 经过 100% UIS 和 Rg 测试，具备高可靠性和耐用性。SOT23-6L 封装集成双通道，有效节省 PCB 面积，适合高密度便携设备。
■ 关键电气参数
每个通道的导通电阻典型值 RDS(on) = 20mΩ（VGS=4.5V, ID=6A），最大 24mΩ；在 VGS=2.5V 时典型值为 26mΩ，最大 31mΩ。低压驱动下的低导通电阻使其在 2.5V~4.5V 逻辑电平下均能高效工作。栅极阈值电压 VGS(th) 范围 0.5~1.0V（ID=250μA）。动态参数方面，输入电容 CISS 典型值 550pF，输出电容 COSS 约 125pF，反向传输电容 CRSS 约 64pF（VDS=10V, f=1MHz）。栅极电荷 Qg 典型值 9.5nC（VGS=4.5V），米勒电荷 Qgd 约 1.4nC，适合高频开关。栅极电阻未给出。
■ 热管理与可靠性设计
RST8205MP 在 TA=25℃ 条件下最大耗散功率 PD = 1.25W，结到环境热阻 RθJA = 100℃/W（基于 FR4 板，t≤10s）。建议为漏极焊盘提供足够铜箔以改善散热。器件经过 UIS 测试，确保在感性负载开关中的可靠性。
■ 典型应用场景
RST8205MP 凭借双通道集成和低压驱动能力，广泛适用于以下应用：
工业转换器电源管理：双路负载开关或电源路径管理。
便携设备电池管理：双电池隔离开关，支持低损耗。
负载开关：在 5V/12V 系统中实现双路低损耗电源路径管理。
逻辑电平转换：作为电平转换器中的开关。
瑞斯特 RST8205MP 以 SOT23-6L 紧凑封装提供双 N 沟道高性能，为空间受限的工业与便携应用提供高效、紧凑的功率开关方案。
