RST8205B

■ 器件概述与封装

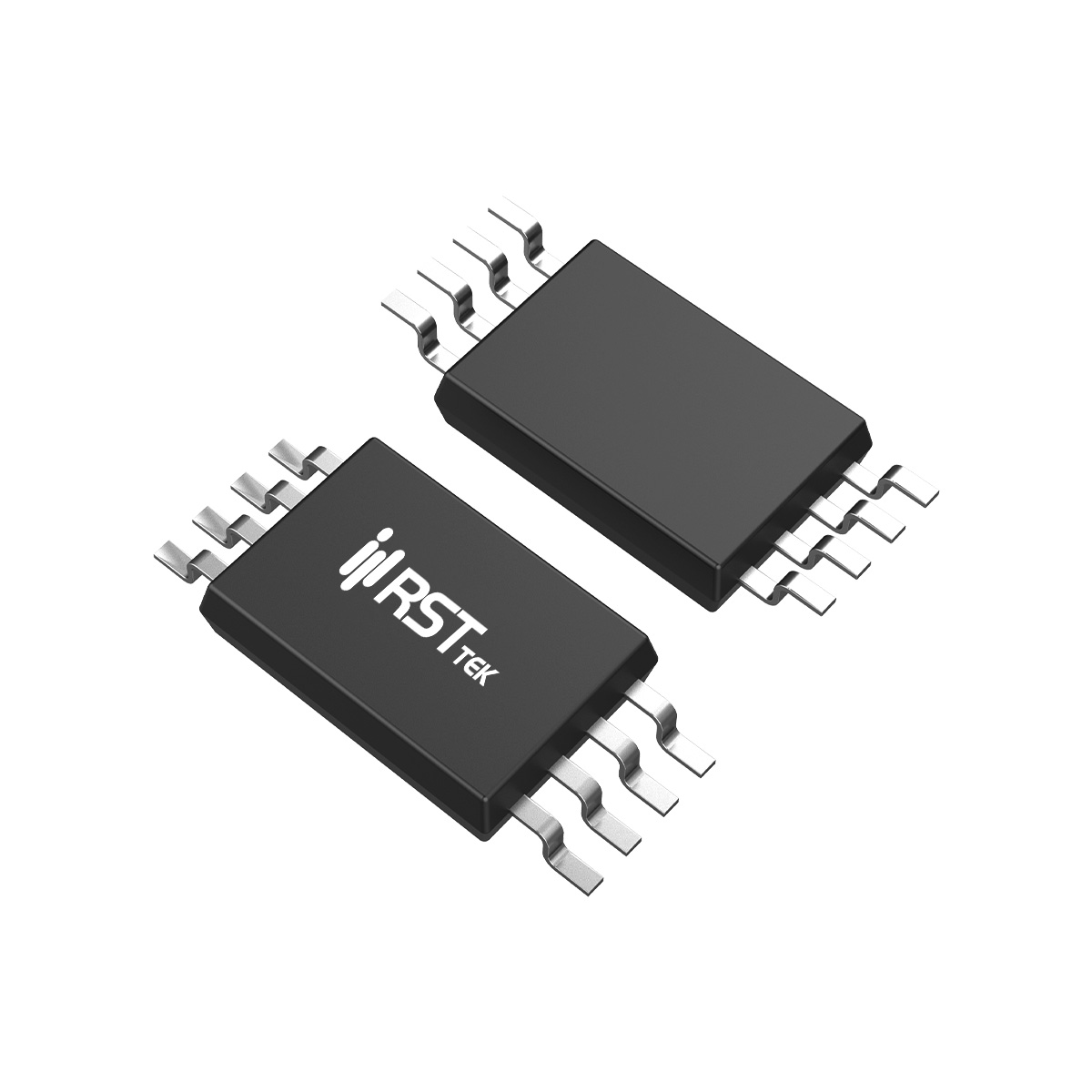

瑞斯特 RST8205B 是一款采用先进沟槽工艺的 N沟道功率 MOSFET，额定漏源电压 VDS = 20V，连续漏极电流 ID = 6.5A，脉冲漏极电流 IDM = 25A。导通电阻 RDS(ON) < 22mΩ @ VGS=4.5V（典型 15mΩ），< 27mΩ @ VGS=2.5V（典型 19mΩ），支持 2.5V 低压逻辑驱动。最大功耗 PD = 1.5W，工作结温范围 -55~150℃，结到环境热阻 RθJA = 83℃/W。采用 TSSOP-8 超薄微型封装，卷带包装（330mm 卷盘，3000 片/盘），符合 RoHS 和无铅标准，适合高密度便携设备贴装。

■ 核心电气参数与动态性能
阈值电压 VGS(th) = 0.5~1.2V（ID=250μA），典型值 0.7V，极低的阈值电压使其在 2.5V 低压驱动下仍能可靠导通。输入电容 CISS = 900pF（典型），输出电容 COSS = 220pF，反向传输电容 CRSS = 100pF。开关特性：开通延迟 td(on) = 10~20ns，上升时间 tr = 11~25ns，关断延迟 td(off) = 35~70ns，下降时间 tf = 30~60ns（VDD=10V，ID=1A，VGS=4.5V）。总栅极电荷 Qg = 12~15nC（VDS=10V，ID=6A，VGS=4.5V），栅源电荷 Qgs = 2.3nC，栅漏电荷 Qgd = 1nC，极低的栅漏电荷有效减少了米勒效应。体二极管正向压降 VSD = 0.75~1.2V（IS=1.7A），体二极管续流能力满足电池保护需求。

■ 低压驱动与微型封装优势
RST8205B 支持 2.5V 栅极驱动电压，可直接由 1.8V/2.5V/3.3V 低压 MCU 或电池保护 IC 驱动，无需电平转换。在 2.5V 驱动下典型导通电阻仅 19mΩ，在低压便携设备中表现优异。TSSOP-8 超薄封装（高度仅 1.1mm）适合智能手机、平板电脑、TWS 耳机等空间极度受限的应用。20V 耐压使其适用于单串锂电池保护电路。快速开关时间和低栅极电荷使其在电池保护和负载开关应用中损耗极低。该器件在微型封装、低压驱动和低导通电阻之间实现了优秀平衡，是便携式电子设备功率开关的理想选择。

■ 典型应用场景
RST8205B 凭借 20V 耐压、2.5V 低压驱动和 TSSOP-8 微型封装，适用于以下空间受限的便携设备应用：
• 电池保护：单串锂电池保护板（智能手机、平板电脑、TWS 耳机），超低阈值电压兼容 1.8V/2.5V 逻辑。
• 负载开关：便携设备的电源路径管理、系统电源分配，TSSOP-8 节省 PCB 面积。
• 电源管理：电池充电电路、DC-DC 转换器，低 RDS(ON) 提升效率。
• 逻辑电平转换：低压逻辑到功率级的电平转换和驱动，2.5V 驱动兼容性强。
选型时注意 VGS 驱动电压 ≥2.5V 可保证低导通电阻；TSSOP-8 封装需注意 PCB 散热设计，确保结温不超过 150℃。
