RST6K1

■ 器件概述与封装特性

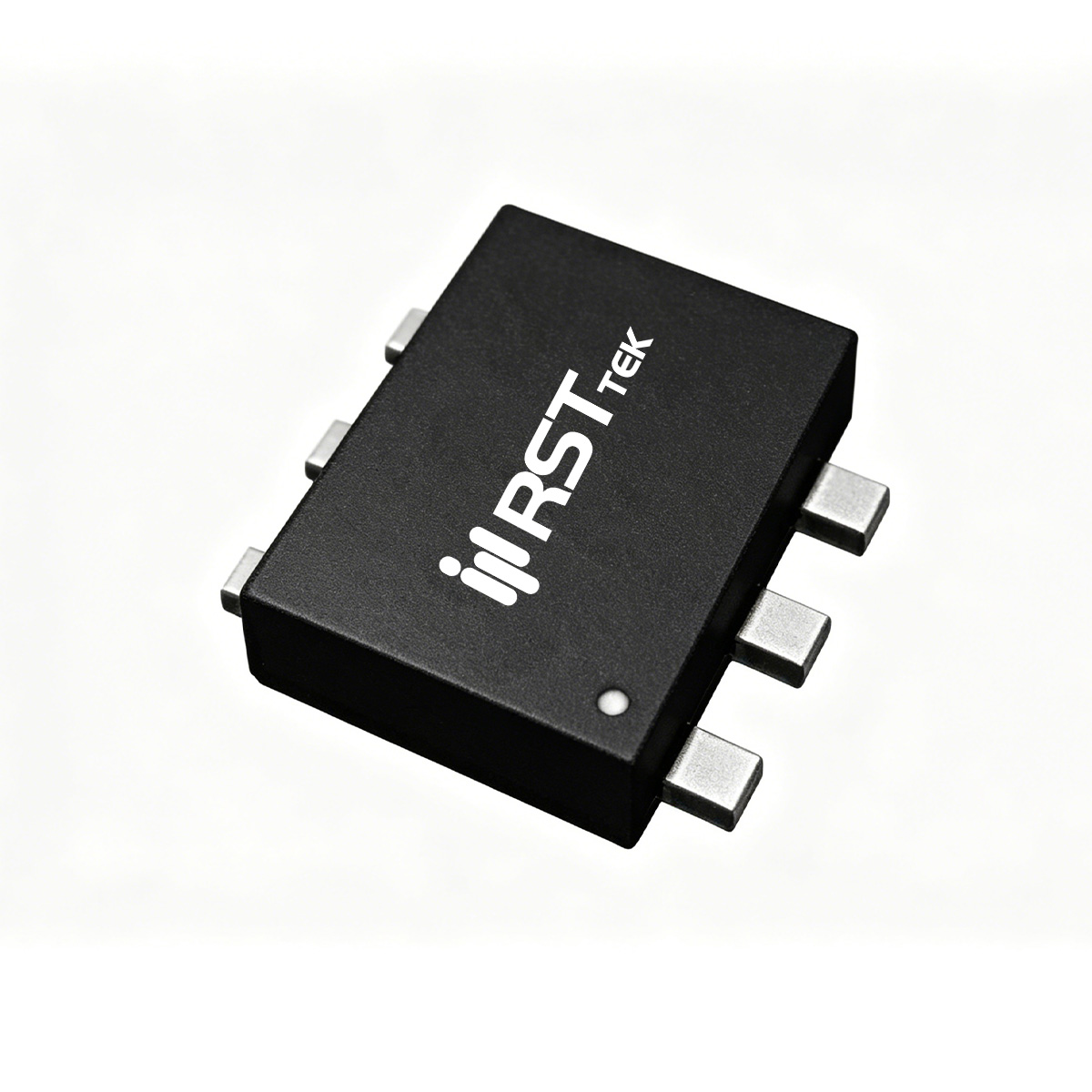

瑞斯特（RST）RST6K1 是一款采用 SOT-563 超小型封装的双 N 沟道增强型 MOSFET，内部集成两个独立的 N 沟道 MOSFET，专为高速开关和模拟开关应用设计，特别适合低电压驱动（2.5V 驱动）场景。主要额定参数：漏源电压 VDS = 30V，连续漏极电流 ID = 0.8A（TA=25℃），脉冲电流 IDM = 1.3A，栅源电压 VGS = ±20V。耗散功率 PD = 0.81W（TA=25℃），结温范围 -55℃ ~ +150℃，热阻 θJA = 120℃/s（t≤10s），稳态 155℃/W。器件具备 ESD 保护能力。SOT-563 封装尺寸极小（约 1.6mm×1.6mm），非常适合高密度便携设备，如智能手机、可穿戴设备等。

■ 关键电气参数
RST6K1 的导通电阻典型值 RDS(on) = 0.6Ω（VGS=4.5V、ID=0.4A），VGS=2.5V 时为 1.2Ω，兼容 2.5V/3.3V/5V 逻辑电平。栅极阈值电压 VGS(th) 典型值未列出，但范围通常在 0.5V~1.5V 之间。漏源击穿电压 BVDS = 30V。动态参数：输入电容 CISS 典型值约 30pF，输出电容 COSS 约 15pF，反向传输电容 CRSS 约 5pF（VDS=15V、f=1MHz）。总栅极电荷 Qg 约 1nC，极低的栅极电荷使其适合高频小信号开关。开关时间：td(on) 和 td(off) 典型值在 10ns 以内。体二极管正向压降 VSD ≈ 0.8V（IS=0.8A）。两个独立的 MOSFET 可灵活配置为两个单管或并联使用，增加了设计的灵活性。

■ 热设计与可靠性
SOT-563 封装热阻稳态 θJA = 155℃/W（基于 1in² 铜箔），在 25℃ 环境下最大耗散功率 0.81W，70℃ 时降为 0.5W。建议将源极焊盘连接到较大面积的铜箔以辅助散热。器件符合 RoHS 标准，可承受 260℃ 回流焊。经过 100% 可靠性和耐久性测试，适用于消费和工业环境。

■ 主要应用领域
RST6K1 凭借双 N 沟道、30V 耐压和低导通电阻，广泛适用于以下场景：

• 高速开关：用于 DC-DC 转换器中的辅助开关、负载开关中的小信号开关。

• 模拟开关应用：作为信号复用器或采样保持电路的开关，两个独立通道可分别控制。

• 逻辑电平转换：实现 2.5V 到 5V 或 3.3V 到 5V 的双向电平转换。

• 继电器和电磁阀驱动：作为低压侧开关驱动小功率电感负载，双管可独立使用。

• 电池保护电路：用于单节锂电池保护板的放电开关，双管可并联增强电流能力。

综上，瑞斯特 RST6K1 以 SOT-563 超小型封装、30V 双 N 沟道和低 RDS(on)，成为高密度小信号开关和逻辑电平转换的理想选择。
