RST6020AL

■ 器件概述与封装

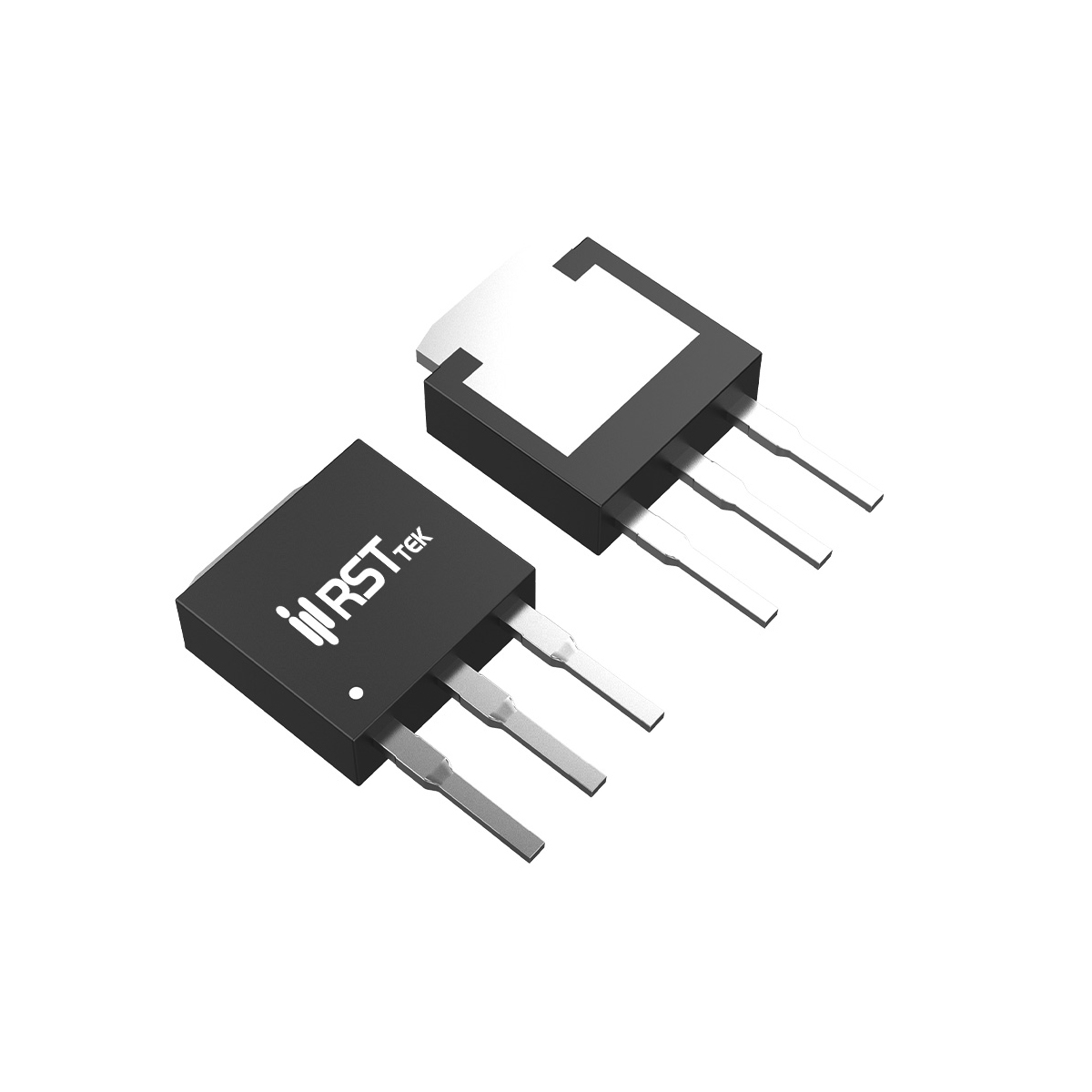

瑞斯特 RST6020AL 是一款采用先进沟槽工艺的 N沟道功率 MOSFET，额定漏源电压 VDS = 60V，连续漏极电流 ID = 20A（Tc=25℃），脉冲漏极电流 IDM = 60A。导通电阻 RDS(ON) < 35mΩ @ VGS=10V（典型 24mΩ），< 40mΩ @ VGS=4.5V（典型 30mΩ）。最大功耗 PD = 45W（Tc=25℃），工作结温范围 -55~175℃，结到壳热阻 RθJC = 3.3℃/W。采用 TO-251S 表面贴装封装（IPAK 薄型），更薄的封装厚度适合空间受限的应用。100% 雪崩测试和 100% dV/dt 测试保证器件可靠性。

■ 核心电气参数与动态性能
阈值电压 VGS(th) = 1.2~2.5V（ID=250μA），典型值 1.6V。输入电容 CISS = 500pF（典型），输出电容 COSS = 60pF，反向传输电容 CRSS = 25pF。开关特性：开通延迟 td(on) = 5ns，上升时间 tr = 2.6ns，关断延迟 td(off) = 16.1ns，下降时间 tf = 2.3ns，开关速度极快。总栅极电荷 Qg = 25nC（VDS=30V，ID=4.5A，VGS=10V），栅源电荷 Qgs = 4.5nC，栅漏电荷 Qgd = 6.5nC。体二极管正向压降 VSD = 1.2V（IS=20A），反向恢复时间 trr = 29ns，反向恢复电荷 Qrr = 49nC。单脉冲雪崩能量 EAS = 72mJ。

■ TO-251S 薄型封装与快速开关优势
RST6020AL 采用 TO-251S（IPAK 薄型）封装，相比标准 TO-251 更薄，适合高度受限的表面贴装应用。极快的开关速度（上升时间仅 2.6ns，下降时间仅 2.3ns）配合低栅极电荷（25nC），使其在高频 PWM 应用中开关损耗极低。极低的米勒电容（CRSS=25pF）有效减少了开关过程中的振铃和电磁干扰。该器件在保持 20A 通流能力和 45W 功耗的同时，实现了极小的封装厚度，适合便携式设备和紧凑型电源模块。

■ 典型应用场景
RST6020AL 凭借 60V 耐压、20A 通流和 TO-251S 薄型封装，适用于以下空间受限的高功率应用：
• 功率开关：紧凑型 DC-DC 转换器、电源模块，低 RDS(ON) 提升效率。
• 高频开关电路：PWM 控制器、高频逆变器，快速开关降低开关损耗。
• 不间断电源（UPS）：逆变器和旁路开关，薄型封装适合紧凑设计。
• 负载开关：便携设备、网络设备的电源路径管理，TO-251S 节省垂直空间。
选型时注意 VGS 驱动电压 ≥4.5V 以充分发挥低导通电阻优势；TO-251S 封装需注意 PCB 散热设计，确保结温不超过 175℃。
