RST6005AR

■ 器件概述与封装

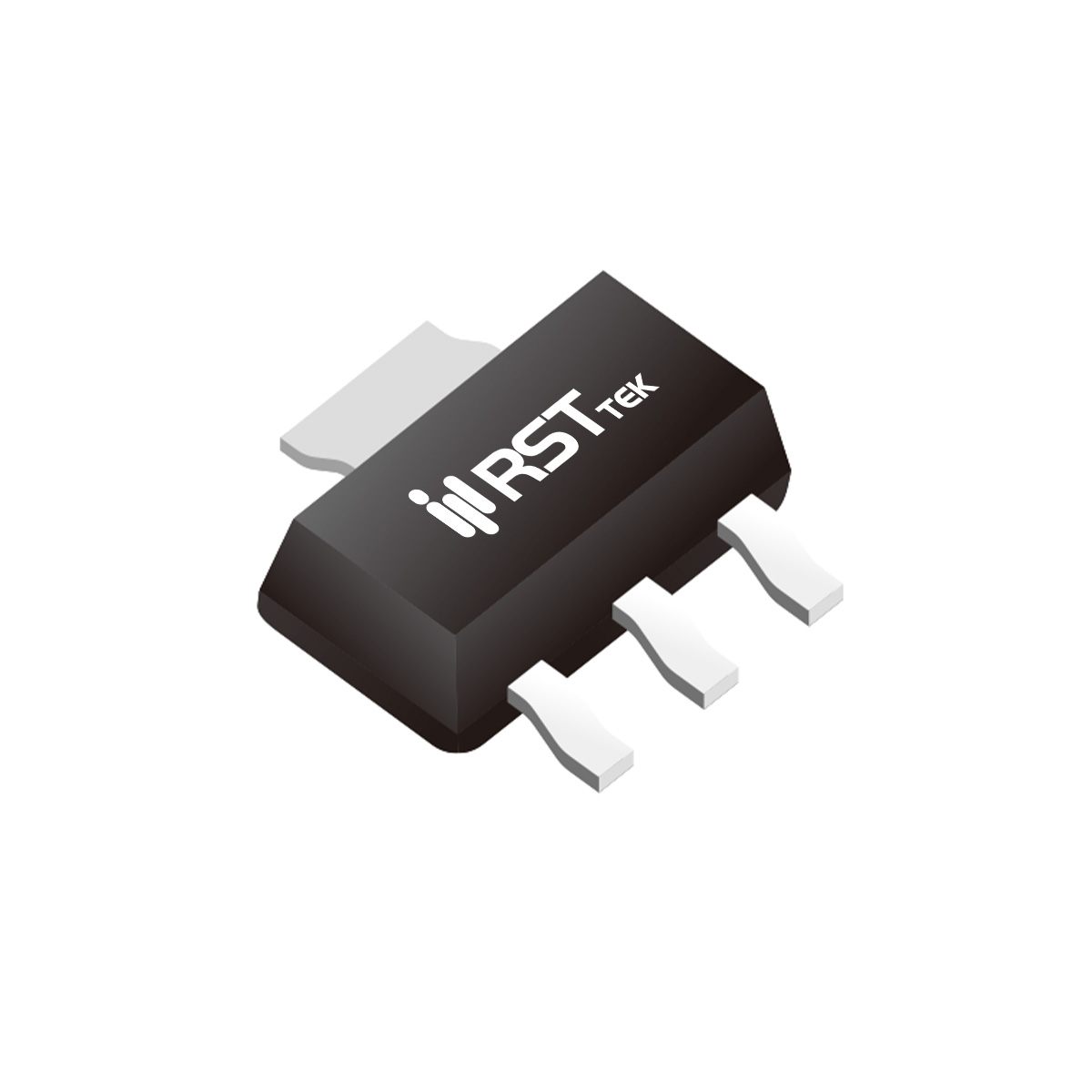

瑞斯特 RST6005AR 是一款采用先进沟槽工艺的 N沟道功率 MOSFET，额定漏源电压 VDS = 60V，连续漏极电流 ID = 5A，脉冲漏极电流 IDM = 24A。导通电阻 RDS(ON) < 35mΩ @ VGS=10V（典型 26mΩ），< 45mΩ @ VGS=4.5V（典型 32mΩ），在 60V 耐压等级中处于领先水平。最大功耗 PD = 2W，工作结温范围 -55~150℃，结到环境热阻 RθJA = 62.5℃/W。采用 SOT-223-3L 表面贴装封装，较大的散热焊盘提供良好散热，卷带包装（330mm 卷盘，2500 片/盘），符合 RoHS 和无铅标准。

■ 核心电气参数与动态性能
阈值电压 VGS(th) = 1.2~2.5V（ID=250μA），典型值 1.6V。输入电容 CISS = 979pF（典型），输出电容 COSS = 120pF，反向传输电容 CRSS = 100pF。开关特性极为出色：开通延迟 td(on) = 5.2ns，上升时间 tr = 3ns，关断延迟 td(off) = 17ns，下降时间 tf = 2.5ns，开关速度极快。总栅极电荷 Qg = 22nC（VDS=30V，ID=5A，VGS=10V），栅源电荷 Qgs = 3.3nC，栅漏电荷 Qgd = 5.2nC。体二极管正向压降 VSD = 1.2V（IS=5A）。跨导 gFS = 11S（VDS=5V，ID=5A）。

■ 超低导通电阻与SOT-223封装优势
RST6005AR 以 26mΩ 的典型导通电阻（VGS=10V）在 60V 耐压等级中表现突出，显著降低功率损耗。SOT-223-3L 封装相比 SOT-23 和 SOT-89 具有更大的散热面积和更低的结到环境热阻（62.5℃/W），可在 5A 电流下保持较低温升。极快的开关速度（上升时间仅 3ns，下降时间仅 2.5ns）配合低栅极电荷（22nC），使其在高频开关应用中损耗极低。高密度元胞设计提供了优异的电流密度和均匀的导通特性，配合高 EAS 能力，确保在感性负载开关和异常工况下的可靠性。

■ 典型应用场景
RST6005AR 凭借 60V 耐压、超低导通电阻和良好散热封装，适用于以下高效电源转换应用：
• 功率开关：服务器电源、通信电源的 DC-DC 转换和同步整流，低 RDS(ON) 提升效率。
• 高频开关电路：PWM 控制器、高频逆变器，快速开关降低开关损耗。
• 不间断电源（UPS）：逆变器和旁路开关，高雪崩能力适应电网波动。
• 负载开关：工业设备、网络设备的电源路径管理，SOT-223 封装提供良好散热。
选型时注意 VGS 驱动电压 ≥4.5V 以充分发挥低导通电阻优势；SOT-223 封装需注意 PCB 散热设计，确保结温不超过 150℃。
