RST6003M

■ 器件概述与封装

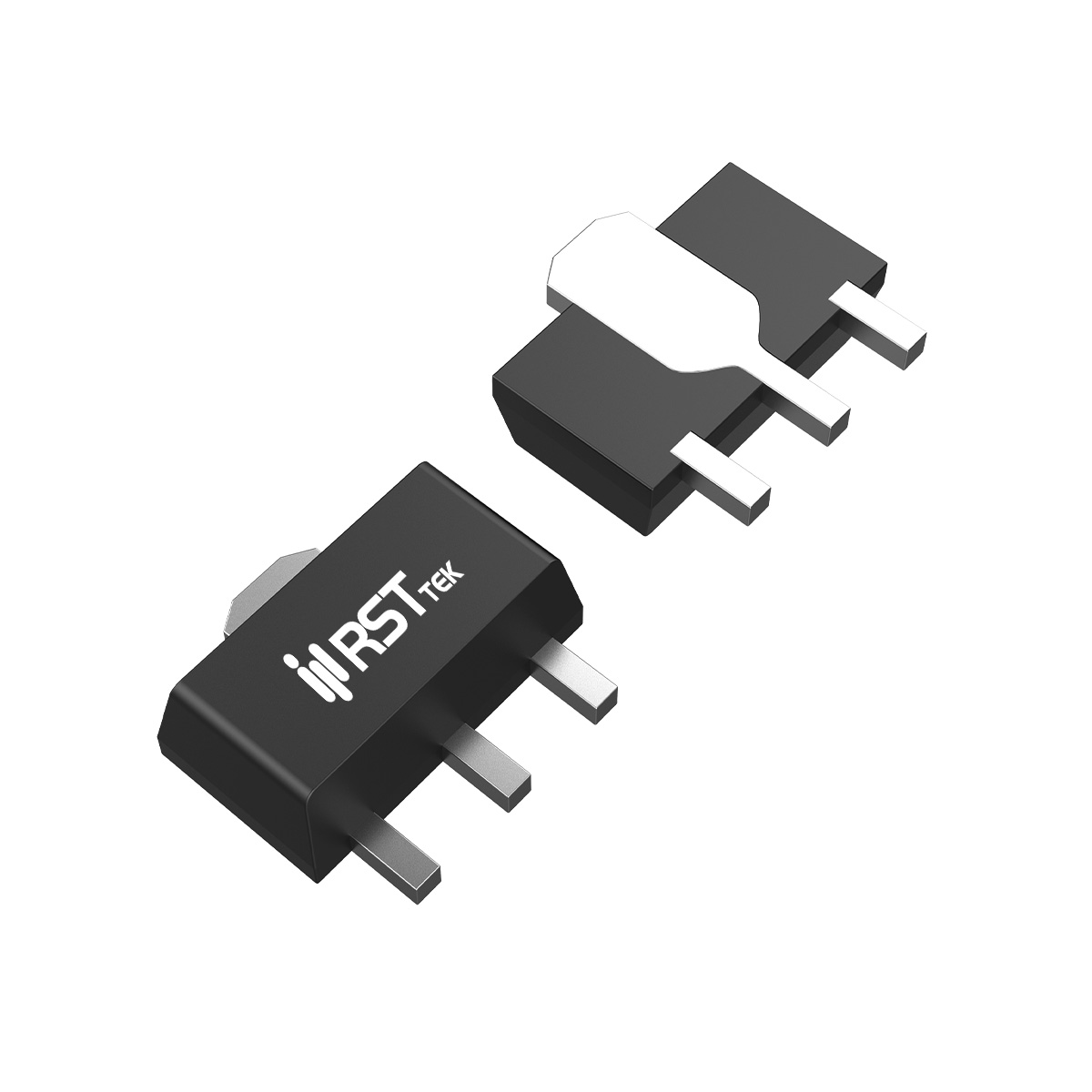

瑞斯特 RST6003M 是一款采用先进沟槽工艺的 N沟道功率 MOSFET，额定漏源电压 VDS = 60V，连续漏极电流 ID = 3A，脉冲漏极电流 IDM = 10A。导通电阻 RDS(ON) < 100mΩ @ VGS=10V（典型 73mΩ），< 120mΩ @ VGS=4.5V（典型 90mΩ），支持 2.5V 低压逻辑驱动。最大功耗 PD = 1.7W，工作结温范围 -55~150℃，结到壳热阻 RθJC = 10℃/W，结到环境热阻 RθJA = 73.5℃/W。采用 SOT-89-3L 表面贴装封装，卷带包装（180mm 卷盘，1000 片/盘），符合 RoHS 和无铅标准。

■ 核心电气参数与动态性能
阈值电压 VGS(th) = 1.0~2.0V（ID=250μA），典型值 1.3V。输入电容 CISS = 510pF（典型），输出电容 COSS = 34pF，反向传输电容 CRSS = 26pF。开关特性：开通延迟 td(on) = 6ns，上升时间 tr = 15ns，关断延迟 td(off) = 15ns，下降时间 tf = 10ns（VDD=30V，ID=3A，VGS=10V）。总栅极电荷 Qg = 14.6nC（VDS=30V，ID=3A，VGS=10V），栅源电荷 Qgs = 1.6nC，栅漏电荷 Qgd = 3nC。体二极管正向压降 VSD = 1.2V（IS=3A）。单脉冲雪崩能量 EAS = 16.2mJ（L=0.5mH），提供基本的雪崩耐受能力。

■ 低压驱动与SOT-89封装优势
RST6003M 支持 2.5V 栅极驱动电压，可由低压 MCU 或逻辑电路直接驱动，无需电平转换。在 4.5V 驱动下典型导通电阻 90mΩ，在低压便携设备中表现良好。SOT-89-3L 封装相比 SOT-23 具有更低的结到壳热阻（10℃/W）和更好的散热能力，适合需要稍高功率耗散的应用。60V 耐压使其适用于多串锂电池保护电路。该器件在低压驱动、小型封装和较高耐压之间取得了良好平衡，是电池管理和便携设备功率开关的理想选择。

■ 典型应用场景
RST6003M 凭借 60V 耐压、低压驱动和良好散热封装，适用于以下应用：
• 电池保护：多串锂电池组（电动工具、吸尘器）的保护板，SOT-89 封装提供更好散热。
• DC-DC 转换器：小功率降压、升压转换器，低压驱动兼容 3.3V 控制信号。
• 负载开关：便携设备的电源路径管理，2.5V 驱动简化设计。
• 线性稳压器：低压差线性稳压器（LDO）的调整管，低导通电阻降低压差。
选型时注意 VGS 驱动电压 ≥2.5V 可保证导通；SOT-89 封装相比 SOT-23 散热更优，适合稍高功率应用。
