RST55P30

■ 器件概述与封装特性

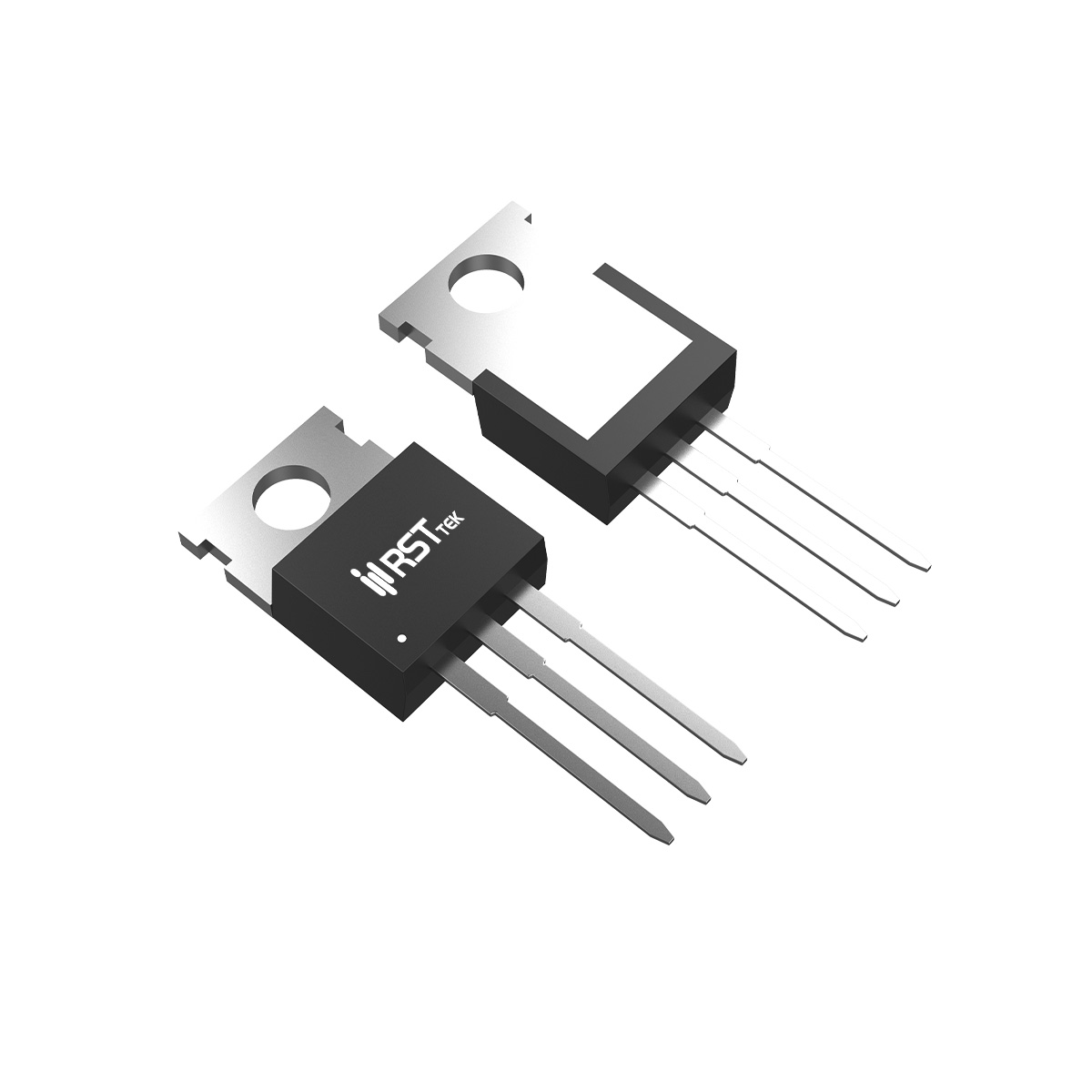

瑞斯特 RST55P30 是一款采用 TO-220-3L 通孔封装的高性能 P 沟道功率 MOSFET，基于先进沟槽工艺与高密度单元结构，专为高功率开关及电源转换应用设计。主要额定参数：漏源电压 VDS = -55V，连续漏极电流 ID = -30A（TC=100℃ 时 -21A），脉冲电流 IDM = -110A，栅源电压 VGS = ±20V。最大耗散功率 PD = 90W（降额因子 0.72W/℃），结温范围 -55℃~+150℃。TO-220 封装具备优良的热传导能力，配合低热阻设计，适合通过散热器进行强制风冷或自然对流散热的大功率系统。

■ 关键电气参数
导通电阻典型值 30mΩ（最大 40mΩ，VGS=-10V, ID=-15A），相比低电流型号显著降低导通损耗。栅极阈值电压典型值 -2.6V，范围 -2V~-4V。跨导典型值 8S。动态参数：输入电容 3500pF，输出电容 240pF，反向传输电容 153pF（VDS=-30V, f=1MHz）。开关特性（VDD=-30V, ID=-15A, VGS=-10V, RGEN=3Ω）：开通延迟 12ns，上升 15ns，关断延迟 38ns，下降 15ns，具备快速开关能力，适用于数百 kHz 高频电路。栅极电荷：总栅极电荷 Qg=56nC，栅源电荷 Qgs=11nC，栅漏电荷 Qgd=24nC，合理的 Qg 值兼顾驱动损耗与开关速度。零栅压漏电流 IDSS 最大 1μA，栅体漏电流 IGSS 最大 ±100nA，静态特性优良。

■ 雪崩能力与热设计
RST55P30 具备出色的雪崩耐量，单脉冲雪崩能量 EAS = 420mJ（TJ=25℃, VDD=-25V, VGS=-20V, L=1mH, IAS=29A），在感性负载换流和过压浪涌条件下提供高可靠性。结到壳热阻 RθJC 典型值（基于 90W 耗散）支持高效热管理，实际应用中需配合足够散热面积，确保结温不超过 150℃。器件经 100% 雪崩能量和漏源击穿电压测试，产品一致性及稳定性优异，符合 RoHS 和无铅标准。

■ 主要应用领域
RST55P30 的高电流密度和低导通电阻使其适用于高功率场景：

• 电源转换：大功率 DC-DC 变换器、反激/正激变换器的主开关或同步整流，提升系统效率。

• 硬开关与高频电路：PFC 电路、升/降压变换器，快速开关特性降低开关损耗。

• 不间断电源（UPS）：逆变级开关及旁路保护，可靠应对瞬态过流。

• 负载开关与电机驱动：工业设备中作为高侧负载开关或低侧驱动，耐受高脉冲电流。

综合而言，瑞斯特 RST55P30 以 TO-220 封装提供卓越的功率密度，极低导通电阻与高雪崩能量使其成为高功率、高频开关应用的优选器件，选型时建议结合散热条件与数据手册特性曲线进行系统验证。
