RST55P15I

■ 器件概述与封装特性

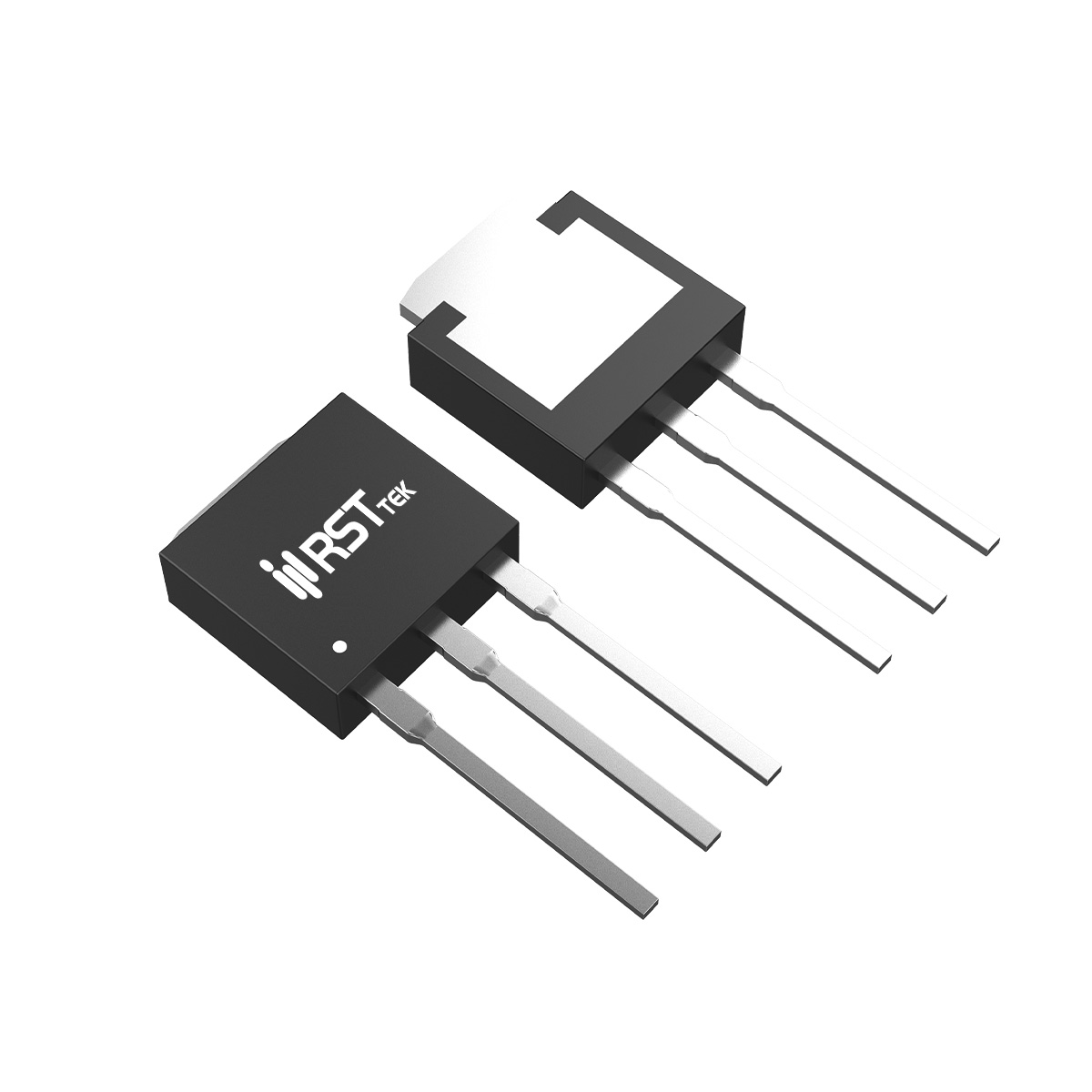

瑞斯特 RST55P15I 是一款采用 TO-251 表面贴装封装的 P 沟道功率 MOSFET，基于先进沟槽工艺与高密度单元结构，实现超低导通电阻与低栅极电荷。主要额定参数：漏源电压 VDS = -55V（击穿电压最小值 -60V，提供更高安全裕量），连续漏极电流 ID = -15A（TC=100℃ 时 -10A），脉冲电流 IDM = -50A，栅源电压 VGS = ±20V。最大耗散功率 PD = 35W，结温范围 -55℃~+175℃。TO-251 封装适合自动化贴装，结到壳热阻 RθJC 典型值 4.3℃/W，适用于板级紧凑型功率系统。

■ 关键电气参数
导通电阻典型值 60mΩ（最大 75mΩ，VGS=-10V, ID=-5A），有效降低导通损耗。栅极阈值电压典型值 -2.6V，范围 -1.5V~-3.5V，兼容 3V/5V 逻辑。动态参数：输入电容 1450pF，输出电容 145pF，反向传输电容 110pF（VDS=-20V, f=1MHz）。开关特性（VDD=-30V, ID=-5A, VGS=-10V, RGEN=6Ω）：开通延迟 8ns，上升 9ns，关断延迟 65ns，下降 30ns，支持数百 kHz 至 MHz 级高频工作。栅极电荷：总栅极电荷 Qg=26nC，栅源电荷 Qgs=4.5nC，栅漏电荷 Qgd=7nC，低 Qg 减少驱动损耗。零栅压漏电流 IDSS 最大 1μA，栅体漏电流 IGSS 最大 ±100nA，静态功耗极低。

■ 热设计与可靠性
RθJC = 4.3℃/W，25℃ 下最大耗散 35W，高温时需按降额曲线减额，确保结温不超过 175℃。建议通过增大 PCB 铜箔面积及合理布置散热过孔优化热性能。器件经 100% 雪崩能量（EAS）和漏源击穿电压（AVds）测试，在感性负载换流和过压浪涌条件下具备高鲁棒性。产品符合 RoHS 和无铅标准，可承受 260℃ 峰值回流焊，满足自动化生产要求。

■ 主要应用领域
RST55P15I 适用于多种功率场景：

• 电源开关与 DC-DC 转换：反激/正激变换器及 DC-DC 转换器中的主开关或同步整流管。

• 硬开关与高频电路：升/降压变换器及 PFC 电路，快速开关特性减小开关损耗。

• 负载开关与电源管理：服务器板级电源分配、负载切换及电池保护。

• 负压母线系统：通信设备 -48V 总线高侧开关或反接保护，更高击穿电压提供额外安全边际。

综合而言，瑞斯特 RST55P15I 以 TO-251 小封装提供优良功率密度，低导通电阻与低栅极电荷使其成为中等功率高频开关应用的理想选择，选型应结合数据手册特性曲线进行系统验证。
