RST55P15

■ 器件概述与封装特性

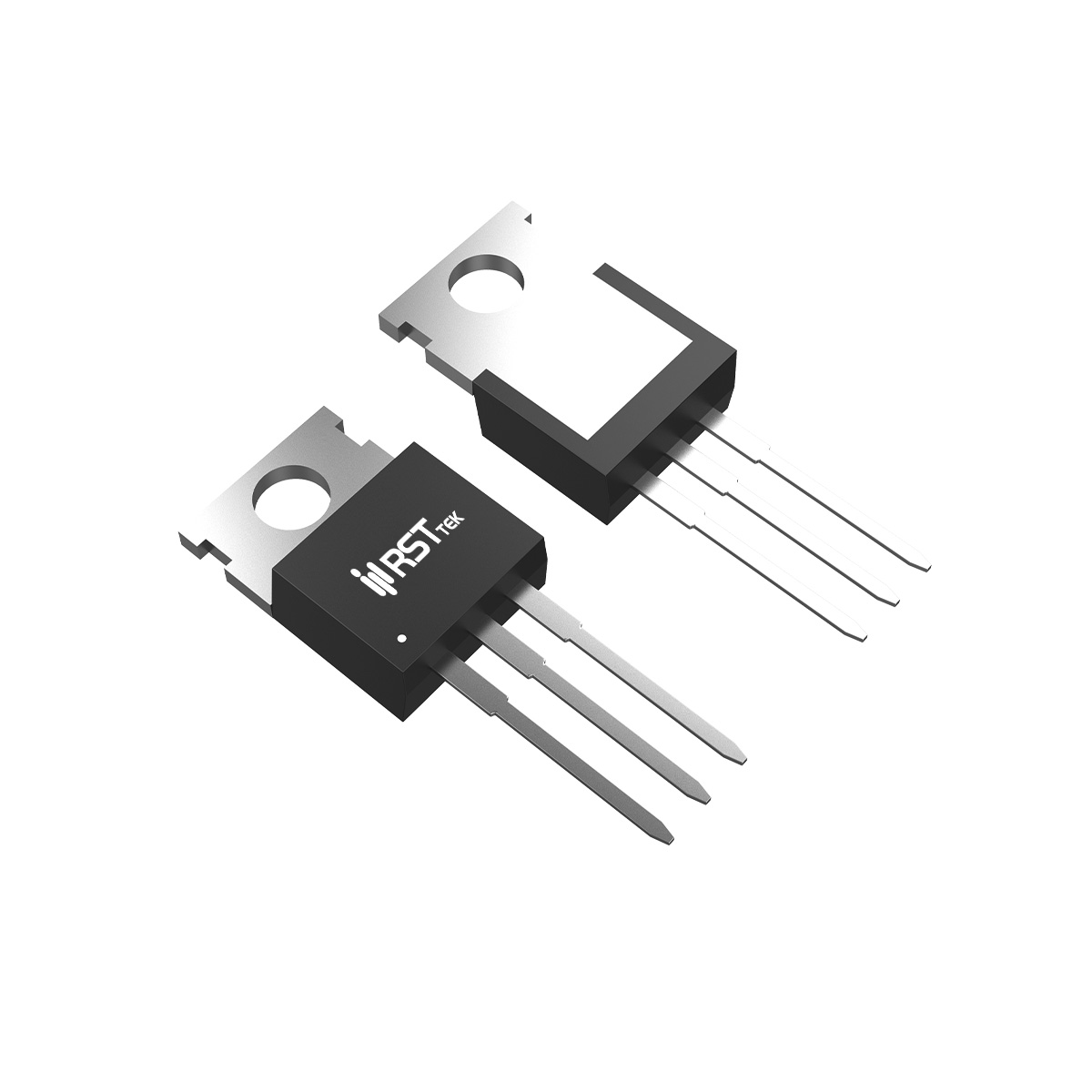

瑞斯特（RST）RST55P15 是一款采用 TO-220-3L 通孔封装的高性能 P 沟道功率 MOSFET，专为中等功率开关及电源转换应用而设计。器件基于先进沟槽工艺与高密度单元结构，实现超低导通电阻与低栅极电荷，同时具备优异的雪崩耐量和漏源击穿电压承受能力。主要额定参数：漏源电压 VDS = -55V，连续漏极电流 ID = -15A（TC=100℃ 时 -10A），脉冲漏极电流 IDM = -50A，栅源电压 VGS = ±20V。最大耗散功率 PD = 45W，结温与存储温度范围 -55℃~+175℃。TO-220-3L 封装具备良好的热传导能力，适合需要通过散热器进行热管理的功率系统设计。

■ 关键电气参数
导通电阻典型值在 VGS=-10V、ID=-5A 条件下为 60mΩ，最大 75mΩ，有效降低导通损耗。栅极阈值电压典型值 -2.6V（ID=-250μA），范围 -1.5V~-3.5V。跨导典型值 16S，提供优良的增益特性。动态参数方面，输入电容 1450pF，输出电容 145pF，反向传输电容 110pF（VDS=-20V、f=1MHz）。开关特性（VDD=-30V、ID=-5A、VGS=-10V、RGEN=6Ω）：开通延迟 8ns，上升 9ns，关断延迟 65ns，下降 30ns，胜任数百 kHz 至 MHz 级高频开关工作。栅极电荷：总栅极电荷 Qg=26nC，栅源电荷 Qgs=4.5nC，栅漏电荷 Qgd=7nC，低 Qg 有效减少驱动损耗并简化栅极驱动设计。零栅压漏电流 IDSS 最大仅 1μA（VDS=-55V），栅体漏电流 IGSS 最大 ±100nA（VGS=±20V），静态功耗极低。

■ 热设计与可靠性
RST55P15 的结到壳热阻 RθJC 典型值为 3.3℃/W。25℃ 环境下最大耗散 45W，高温时需按数据手册降额曲线减额，确保结温不超过 175℃。器件经 100% 雪崩能量（EAS）和漏源击穿电压（AVds）测试，在感性负载换流和过压浪涌条件下具有高鲁棒性。产品符合 RoHS 和无铅标准，可满足自动化生产要求。

■ 主要应用领域
RST55P15 凭借 -55V 耐压和 15A 电流容量，适用于多种功率应用场景：

• 电源开关与 DC-DC 转换：反激/正激变换器及 DC-DC 转换器中的主开关或同步整流管，提高转换效率。

• 硬开关与高频电路：升压/降压变换器及 PFC 电路中，快速开关特性有效减小开关损耗。

• 负载开关与电源管理：服务器板级电源分配、负载切换及电池保护电路。

• 负压母线系统：通信设备 -48V 总线中用作高侧开关或反接保护。

综合来看，瑞斯特 RST55P15 以 TO-220-3L 封装提供优良功率密度，低导通电阻与低栅极电荷使其成为中等功率高频开关应用的理想选择，选型时应结合数据手册特性曲线进行系统验证。
