RST3N120D

■ 器件概述与封装特性

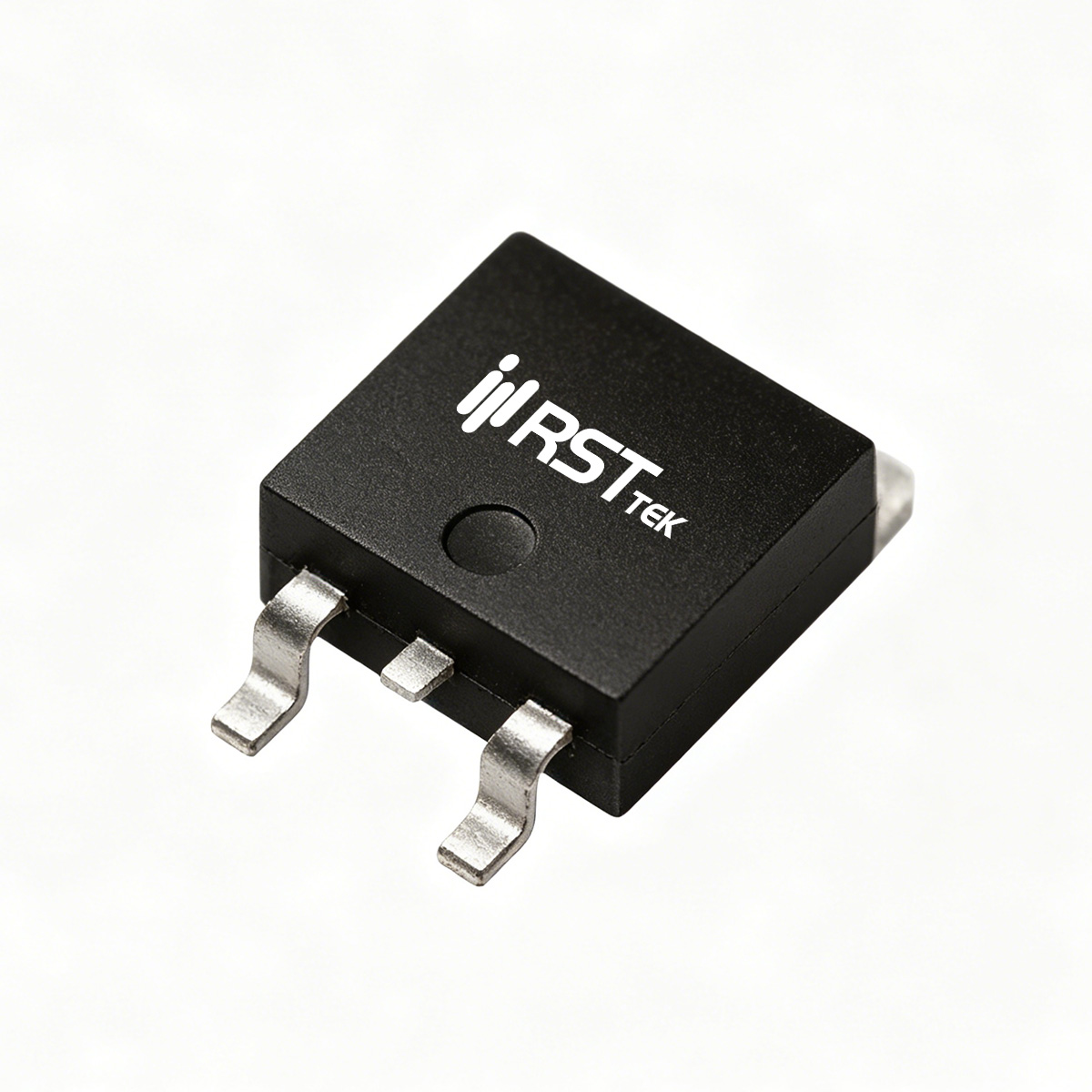

瑞斯特（RST）RST3N120D 是一款采用 TO-252 表面贴装封装的 N 沟道增强型高压 MOSFET，专为电机控制、高性能开关电源和 DC-DC 转换器设计。主要额定参数：漏源电压 VDS = 1200V，连续漏极电流 ID = 3A（TA=25℃），脉冲电流 IDM = 12A，栅源电压 VGS = ±30V。耗散功率 PD = 100W（Tc=25℃），结温范围 -55℃ ~ +150℃，结到壳热阻 RthJC = 1.25℃/W。TO-252 封装（DPAK）适合自动化贴装，具有较好的散热能力，适用于中高压功率开关。

■ 关键电气参数
RST3N120D 的导通电阻典型值 RDS(on) = 5.1Ω（VGS=10V、ID=1.5A），最大值未给出。栅极阈值电压 VGS(th) 范围 3V~5V（ID=250μA）。漏源击穿电压 BVDS = 1200V。动态参数：输入电容 CISS = 1006pF，输出电容 COSS = 59.8pF，反向传输电容 CRSS = 2.2pF（VDS=25V、f=1MHz）。总栅极电荷 Qg = 19.7nC（VGS=10V、ID=3A、VDS=600V），米勒电荷 Qgd = 5.4nC。开关时间：td(on)=15ns，tr=19ns，td(off)=25ns，tf=76ns。体二极管正向压降 VSD = 1.5V（IS=3A），反向恢复时间 trr = 526ns，反向恢复电荷 Qrr = 2000nC。这些特性表明其适合中等频率的高压开关应用。

■ 热设计与可靠性
TO-252 封装结到壳热阻 RthJC = 1.25℃/W，在 25℃ 环境下最大耗散功率 100W。建议将器件安装在足够面积的铜箔上，并利用散热片辅助散热。当结温升高时，需按数据手册降额曲线降低功率。器件符合 RoHS 标准，可承受 260℃ 回流焊。100% UIS 测试保证了其雪崩耐受能力。

■ 主要应用领域
RST3N120D 凭借 1200V 耐压和 3A 电流能力，广泛适用于以下场景：

• 电机控制：用于工业变频器、伺服驱动器的功率级。

• 高性能开关电源（SMPS）：作为反激或正激变换器中的初级开关管。

• DC-DC 转换器：用于高压输入（如 400V 母线）到低压输出的转换。

• 光伏逆变器：作为升压电路或逆变桥的开关器件。

• 电池管理系统：用于高压电池组的充放电开关。

综上，瑞斯特 RST3N120D 以 TO-252 封装、1200V/3A 能力和低栅极电荷，成为高压中小功率开关应用的理想选择。
