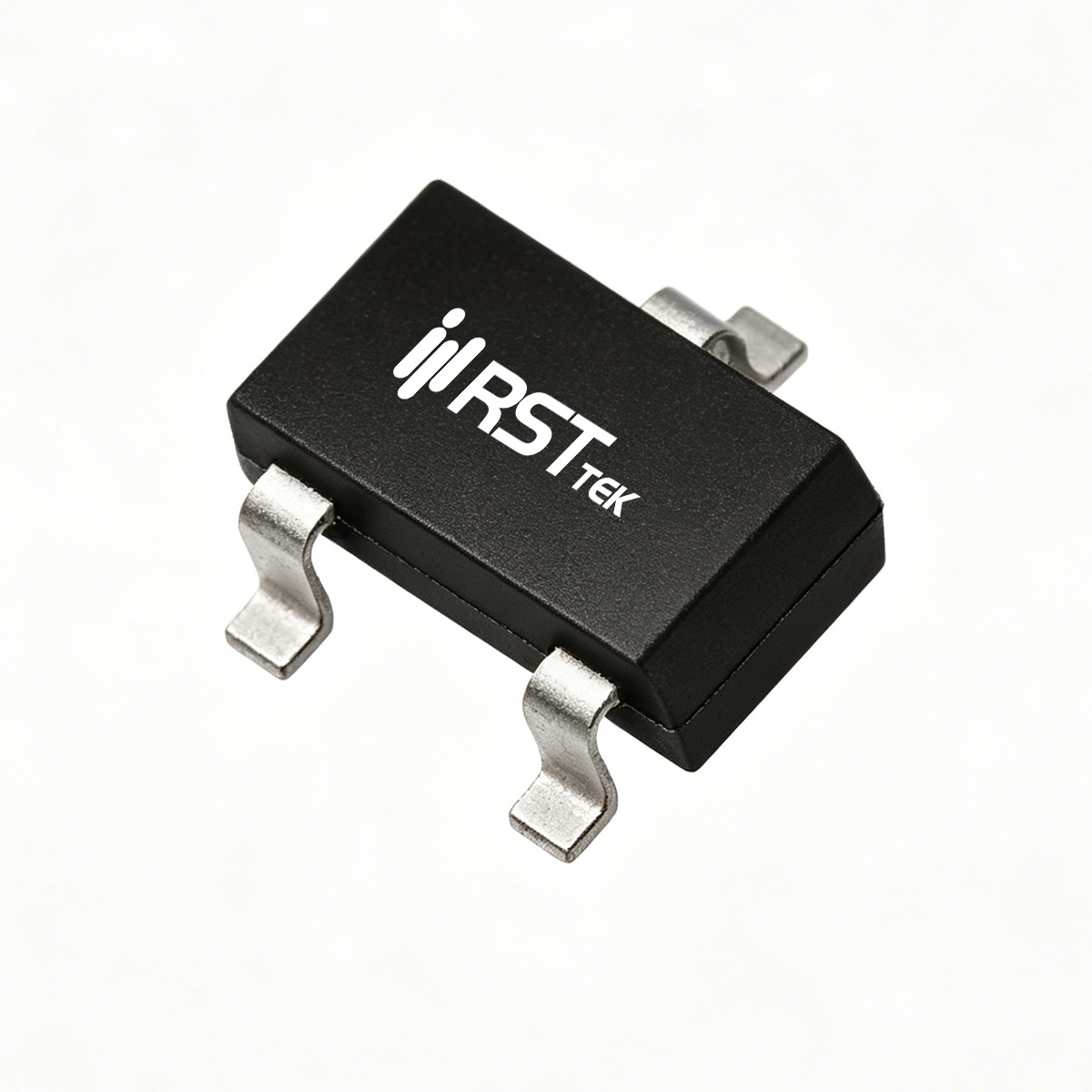

RST3134

■ 器件概述与封装
瑞斯特 RST3134 是一款 N 沟道增强型功率MOSFET，采用超小型 SOT-723 封装，专为高速开关、模拟开关等低功耗应用设计。该器件额定漏源电压 VDS = 20V，连续漏极电流 ID = 0.75A（TA=25℃），脉冲电流 IDM = 2.25A，栅源电压耐受 ±12V。最高结温 150℃，存储温度范围 -55℃~150℃。RST3134 具备 ESD 保护功能，提高抗静电能力。SOT-723 封装（1.6mm×1.6mm）占用极小的 PCB 面积，适合高密度便携设备。

■ 关键电气参数
RST3134 的导通电阻典型值 RDS(on) = 270mΩ（VGS=4.5V, ID=0.75A），最大未给出；在 VGS=2.5V 时典型值为 320mΩ；在 VGS=1.8V 时典型值为 390mΩ。低压驱动下的低导通电阻使其在 1.8V~4.5V 逻辑电平下均能高效工作。栅极阈值电压 VGS(th) 典型值 0.7V（ID=250μA）。动态参数方面，输入电容 CISS 约 100pF（估计），栅极电荷 Qg 较低，适合高频开关。栅极电阻典型值未给出。

■ 热管理与可靠性设计
RST3134 在 TA=25℃ 条件下最大耗散功率 PD = 150mW，TA=70℃ 时降额至 96mW。稳态结到环境热阻 RθJA = 833℃/W（基于最小焊盘面积）。建议为漏极焊盘提供足够铜箔以改善散热。器件经过可靠性测试，适合便携设备。

■ 典型应用场景
RST3134 凭借 20V 耐压、0.75A 电流能力和低至 1.8V 的驱动能力，广泛适用于以下应用：

• 高速开关：用于信号切换、负载开关。

• 模拟开关：在音频、视频信号路径中。

• 便携设备电源管理：小型电池供电系统的负载开关。

• 逻辑电平转换：作为电平转换器中的开关。

瑞斯特 RST3134 以 SOT-723 超小封装提供 20V/0.75A 的 N 沟道高性能，为空间受限的低功耗应用提供高效、紧凑的开关方案。
