■ 器件概述与封装特性

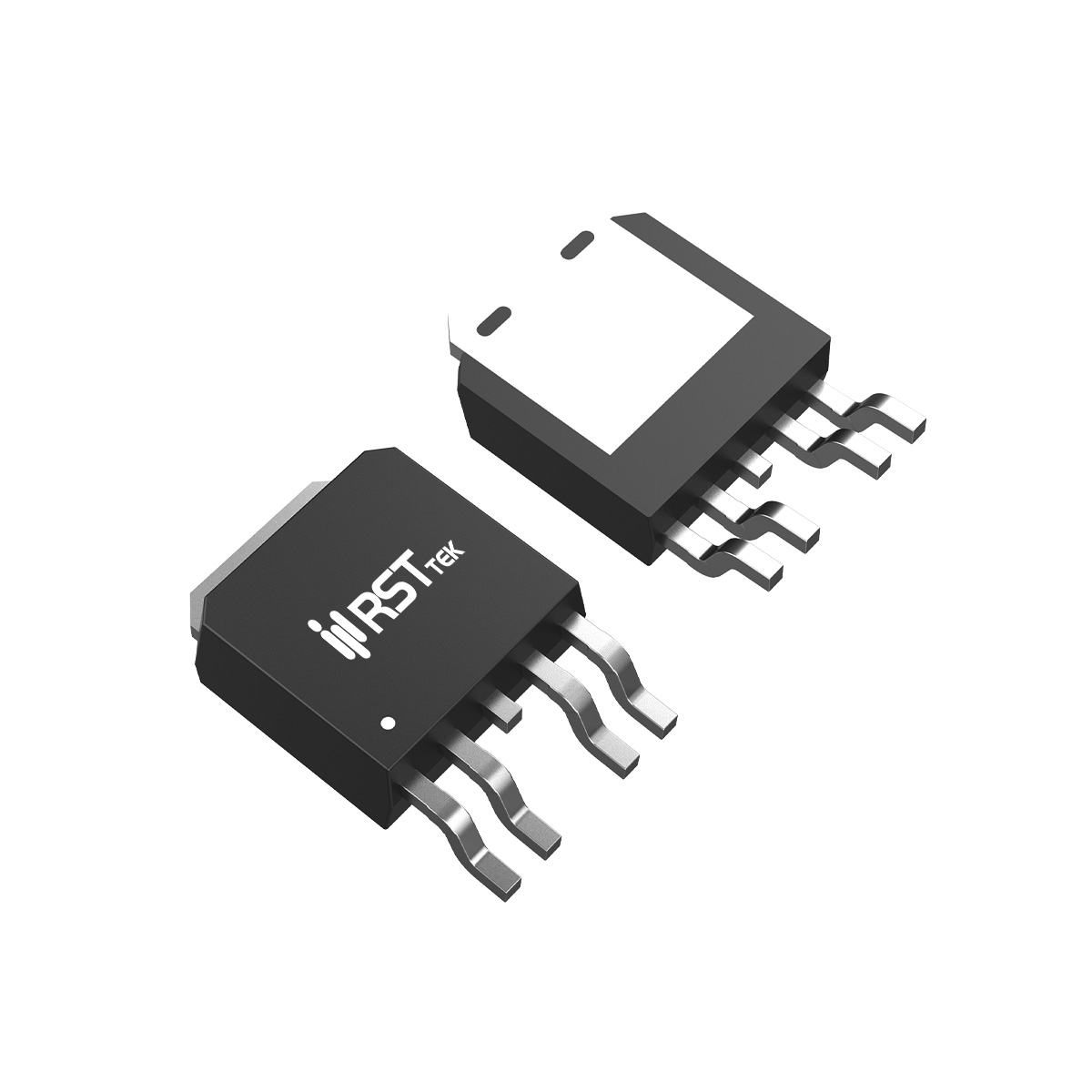

瑞斯特(RST)RST30NP1812K 是一款采用 TO-252-4L 表面贴装封装的互补型功率 MOSFET,内部集成了 N 沟道和 P 沟道两种器件,为半桥、全桥和推挽等电路拓扑提供了高度集成的解决方案。该器件采用先进的沟槽工艺技术,实现了超低的导通电阻和低栅极电荷,具备优异的 ESD 保护能力和高可靠性。主要额定参数:N 沟道漏源电压 VDS = 30V,P 沟道 VDS = -30V,连续漏极电流 N 沟道 ID = 18A、P 沟道 ID = -12A(TA=70℃ 时分别为 14.4A 和 -8.5A),脉冲漏极电流 IDM = 72A/-48A,栅源电压 VGS = ±12V。器件耗散功率 PD = 25W,结温范围 -55℃ ~ +150℃。TO-252-4L 封装结到外壳热阻 RθJC = 5℃/W,适用于高密度 PCB 设计。
■ 关键电气参数
N 沟道导通电阻典型值在 VGS=10V、ID=18A 时为 41mΩ(最大值),VGS=4.5V 时最大 54mΩ;P 沟道导通电阻典型值在 VGS=-10V、ID=-12A 时为 50mΩ,最大值 58mΩ(VGS=-4.5V 时最大 85mΩ)。栅极阈值电压典型值 N 沟道为 1.6V,P 沟道为 -1.5V(ID=±250μA),适合 3V/5V 逻辑驱动。动态特性方面,N 沟道输入电容 CISS = 464.7pF,输出电容 COSS = 70.4pF,反向传输电容 CRSS = 53.8pF(VDS=15V、f=1MHz);P 沟道输入电容 CISS = 691.9pF,输出电容 COSS = 113.7pF,反向传输电容 CRSS = 109.4pF。总栅极电荷 N 沟道 Qg = 12.6nC,P 沟道 Qg = 16.3nC,实现快速开关。体二极管正向压降均为 1.2V。
■ 热设计与可靠性
TO-252-4L 封装结到外壳热阻 RθJC = 5℃/W,设计时需注意 PCB 铜箔面积和散热过孔。在 25℃ 壳温下最大耗散功率 25W。工作结温范围 -55℃ ~ +150℃。器件经过 100% UIS 和 100% AVds 测试,确保在严苛的雪崩和过压条件下可靠工作。符合无铅制造要求,可承受 260℃ 回流焊峰值温度。
■ 主要应用领域
RST30NP1812K 凭借互补集成和 ±30V 耐压,广泛应用于以下场景:
电源管理:用于电源管理电路中的功率级开关。
DC-DC 转换器:用于同步降压/升压转换器的功率级。
负载开关:用于便携设备和电池供电系统中的负载切换。
逆变器:用于小功率逆变器的功率级开关。
Class-D 放大器:用于音频功率放大器的输出级。
综上,瑞斯特 RST30NP1812K 以 TO-252-4L 封装和互补集成优势,为紧凑型功率转换应用提供高集成度方案。
