RST3068

■ 器件概述与封装

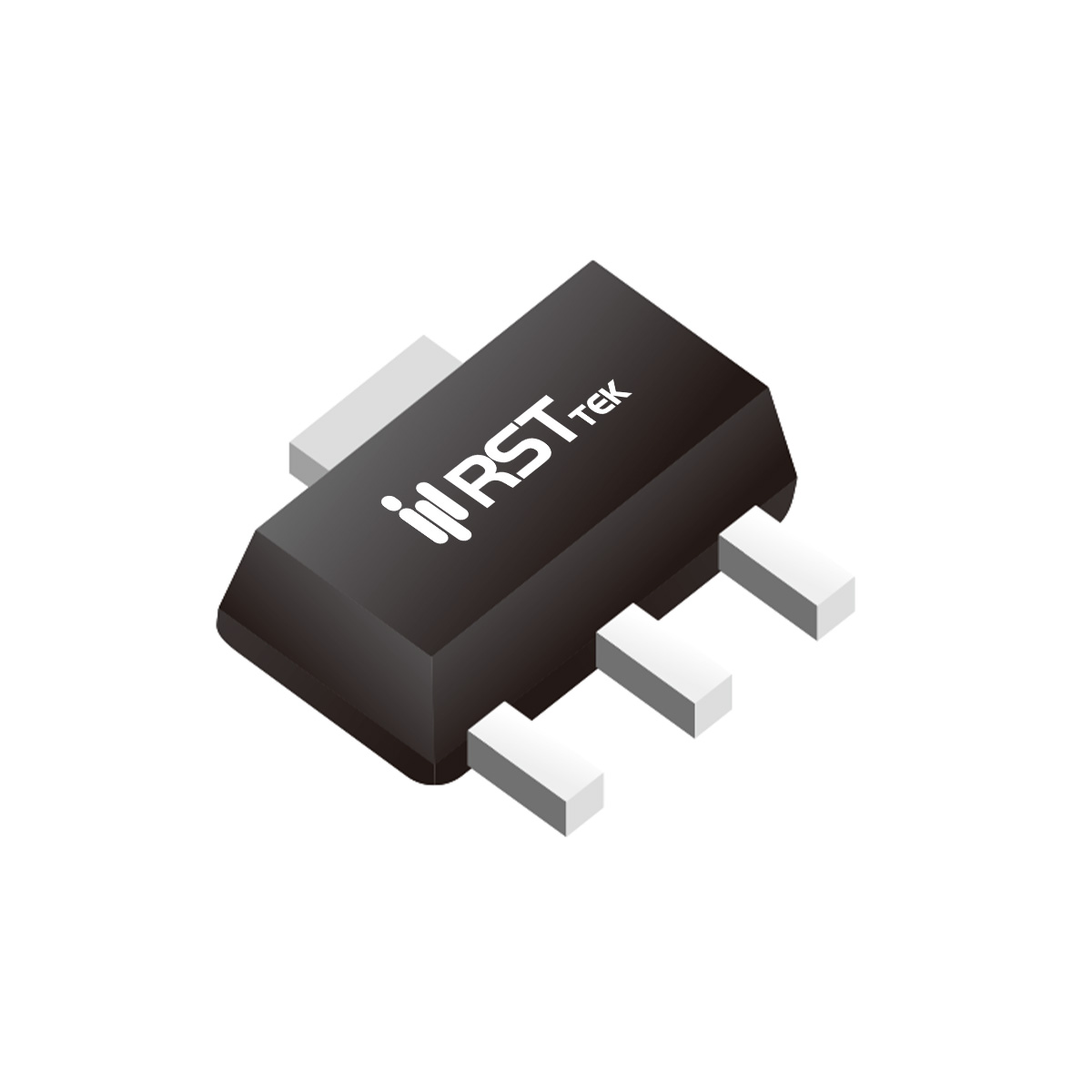

瑞斯特 RST3068 是一款 N 沟道增强型功率MOSFET，采用 SOT-89 封装，专为开关稳压器、开关转换器等应用设计。该器件额定漏源电压 VDS = 30V，连续漏极电流 ID = 8A（TA=25℃），脉冲电流 IDM = 24A，栅源电压耐受 ±12V。最高结温 150℃，存储温度范围 -55℃~150℃。RST3068 经过可靠性和耐久性测试，符合 RoHS 要求。

■ 关键电气参数
RST3068 的导通电阻典型值 RDS(on) = 25mΩ（VGS=10V, ID=7.5A），最大 28mΩ；在 VGS=4.5V 时典型值为 28mΩ，最大 31mΩ。栅极阈值电压 VGS(th) 范围 0.5~1.0V（ID=250μA）。动态参数方面，输入电容 CISS 典型值 400pF，输出电容 COSS 约 85pF，反向传输电容 CRSS 约 75pF（VDS=10V, f=1MHz）。栅极电荷 Qg 典型值 5.5nC（VGS=4.5V），米勒电荷 Qgd 约 2.6nC，适合高频开关。栅极电阻典型值 1.7Ω。

■ 热管理与可靠性设计
RST3068 在 TA=25℃ 条件下最大耗散功率 PD = 3.5W，TA=70℃ 时降额至 2.2W。短脉冲（t≤10s）结到环境热阻 RθJA = 35℃/W，稳态热阻 70℃/W（基于 1in² 铜箔）。建议为漏极焊盘提供足够铜箔以改善散热。器件经过 UIS 测试，单脉冲雪崩能量 EAS = 5mJ（L=0.1mH），确保可靠性。

■ 典型应用场景
RST3068 凭借 30V 耐压、8A 电流能力和低导通电阻，广泛适用于以下应用：

• 开关稳压器：作为低压 buck 转换器的主开关。

• 开关转换器：用于 DC-DC 模块中的功率级。

• 负载开关：在 5V/12V 系统中实现低损耗开关。

• 电源管理：在便携设备中作为电源路径管理。

瑞斯特 RST3068 以 SOT-89 封装提供 30V/8A 的 N 沟道高性能，为开关电源应用提供高效、紧凑的功率开关方案。
