RST2302D

一、产品概述与关键特性

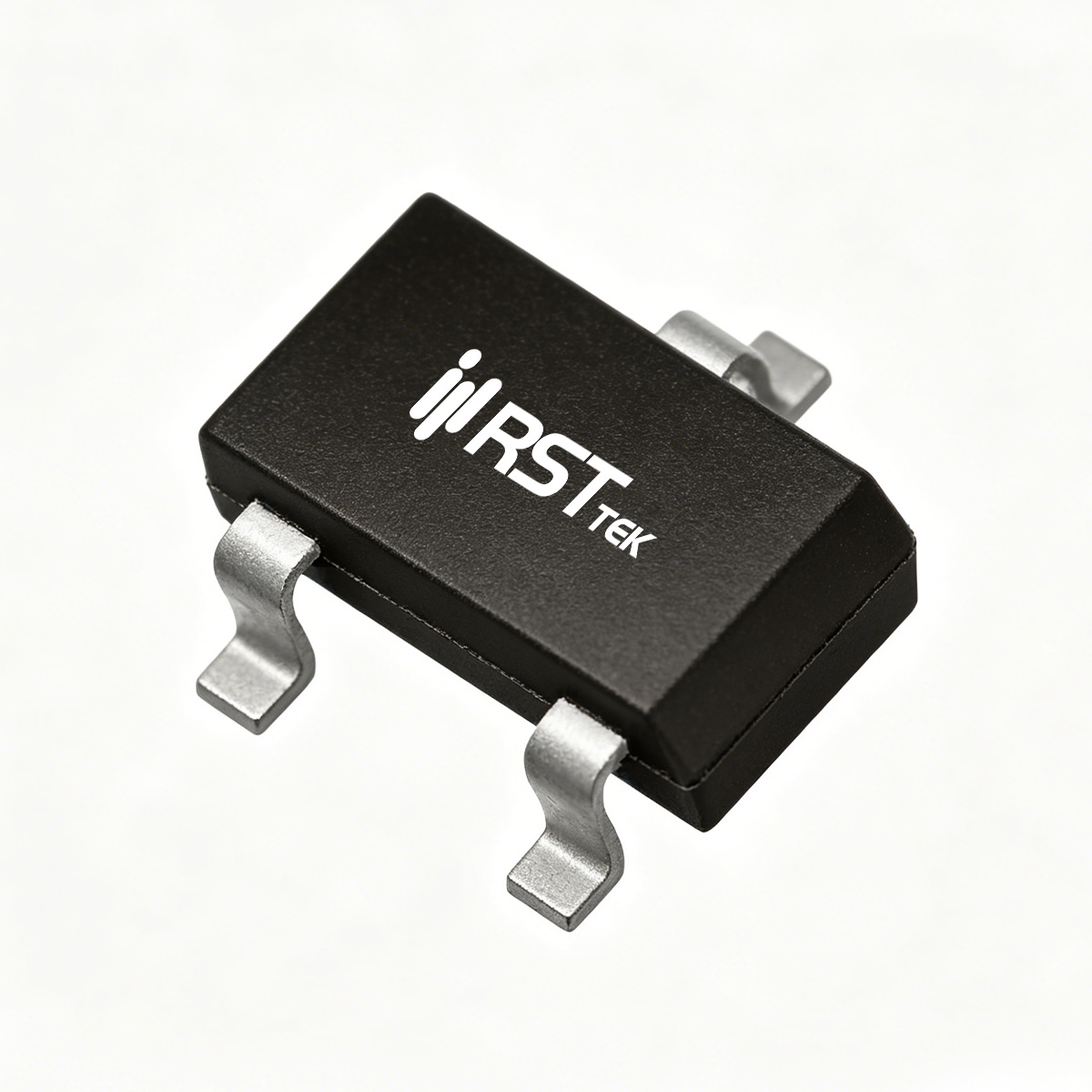

RST2302D 是一款采用 SOT-23 小外形封装的 N 沟道功率 MOSFET，专为工业 DC/DC 转换器、电源管理及负载开关等低压应用设计。其漏源耐压 20V，在环境温度 TA=25℃ 条件下连续漏极电流为 3.8A（TA=70℃ 时 3.3A），脉冲电流能力达 18A，可应对瞬态过载。器件在 VGS=4.5V、ID=3.8A 条件下，导通电阻 RDS(ON) 典型值仅 33mΩ（最大值 45mΩ）；在 VGS=2.5V、ID=3A 时典型值为 45mΩ（最大值 53.6mΩ），同时提供 VGS=1.8V 条件下的 RDS(ON) 典型值 60mΩ（最大值 75mΩ），支持 1.8V 超低压逻辑驱动，可直接由低电压 MCU 或电池保护 IC 控制。栅极阈值电压 VGS(th) 典型值 0.8V（范围 0.5V~1.1V），确保极低电压下可靠导通。该器件经过 100% UIS 和 RG 测试，具备优异的浪涌耐受能力和栅极电阻一致性，工作结温范围 -55℃ 至 150℃，符合 RoHS 绿色标准，适合高可靠性、高效率的工业及消费电子系统。

二、静态与动态电气参数
静态特性方面，RST2302D 的漏源击穿电压 BVDSS 最小 20V；零栅压漏电流在 VDS=20V、25℃ 下小于 1μA，55℃ 时低于 5μA，高温漏电极低。栅源泄漏电流在 ±12V 应力下不超过 ±100nA。正向跨导 gFS 典型值 5S（VDS=5V，ID=6.5A），表明良好的栅压控制能力。体二极管特性：正向压降 VSD 典型 0.6V（IS=1A），反向恢复时间 trr 典型 8ns，恢复电荷 Qrr 典型 6nC（ID=6.5A，di/dt=500A/μs），极低的 Qrr 有助于减小高频续流损耗和电磁干扰。动态特性方面：输入电容 Ciss 典型 660pF（VDS=10V，1MHz），输出电容 Coss=100pF，反向传输电容 Crss=80pF；栅极电阻 Rg 典型 4Ω（范围 2~6Ω）。开关特性测试条件 VDD=10V，ID=6.5A，RGEN=3Ω，RL=1.54Ω：典型导通延迟 td(on)=7ns，上升 tr=10ns；关断延迟 td(off)=32ns，下降 tf=11ns。栅极电荷特性优秀：VGS=4.5V 时总栅极电荷 Qg 典型 7nC（最大 14nC），栅源电荷 Qgs=1nC，栅漏电荷 Qgd=2nC。超低的 FOM（Qg×RDS(ON)）使器件特别适合数百 kHz 至 MHz 级高频开关应用，显著降低驱动损耗与导通损耗。

三、热特性与安全工作区
RST2302D 在 TA=25℃ 环境下最大功耗为 1.25W，TA=70℃ 时降额至 0.8W。结到环境热阻 RθJA 在稳态条件下为 125℃/W（表面贴装于 1 平方英寸 2oz 铜箔 FR-4 板），短时脉冲（t ≤ 10s）热阻为 90℃/W，瞬态散热能力优于稳态。结到引线热阻 RθJL 典型 80℃/W。建议在 SOT-23 封装下方布置足够面积的覆铜以降低热阻，充分发挥 3.8A 电流能力。脉冲漏极电流额定值 18A（300μs 脉冲），可应对电容充电或负载瞬态冲击。数据手册提供了安全工作区（SOA）曲线，覆盖直流、10ms、1ms 等不同脉宽下的电压-电流极限，在 VDS=10V 时单脉冲电流可达约 6A（直流限制）至更高脉冲值。瞬态热阻抗曲线可用于计算短时过载下的结温温升。100% UIS 测试保证器件能安全吸收感性负载关断时产生的雪崩能量，在同类 SOT-23 封装器件中表现稳健，特别适用于反激式钳位电路和电机驱动感性负载。

四、典型应用场景与设计建议
基于 20V 耐压、3.8A 载流能力及 SOT-23 通用封装，RST2302D 适用于以下典型电路：
1) 工业 DC/DC 转换器 — 在非隔离降压（Buck）、升压（Boost）或 SEPIC 拓扑中作为主开关管或同步整流管，低 Qg（7nC）和低 RDS(ON)（33mΩ）支持 1MHz 以上开关频率，提升功率密度与转换效率，尤其适合 5V/3.3V 输入、小体积工业电源模块。
2) 负载开关与电源路径管理 — 在便携设备、传感器节点或电池供电系统中用作高侧负载开关，1.8V 逻辑驱动能力简化控制电路，低导通电阻减少压降，延长电池续航。
3) 电池保护与充电管理 — 用于单节锂电池保护板或充电电路中的放电控制开关，20V 耐压覆盖单节锂电应用，体二极管低 Qrr 提升反向充电效率，UIS 能力增强抗浪涌可靠性。
4) 低压电机驱动 — 在 5V/12V 小型直流电机、振动马达或电磁阀驱动中，作为低侧开关，18A 脉冲电流能力应对启动浪涌。
设计注意事项：栅源电压不得超过 ±12V；由于导通电阻具有正温度系数，易于并联使用；建议在栅极串联 4.7Ω~10Ω 电阻抑制振铃。RST2302D 凭借 20V/3.8A 性能、低 RDS(ON) 和 SOT-23 标准封装，为低压高密度电源设计提供了高性价比国产方案。
