RST20N270

■ 器件概述与封装

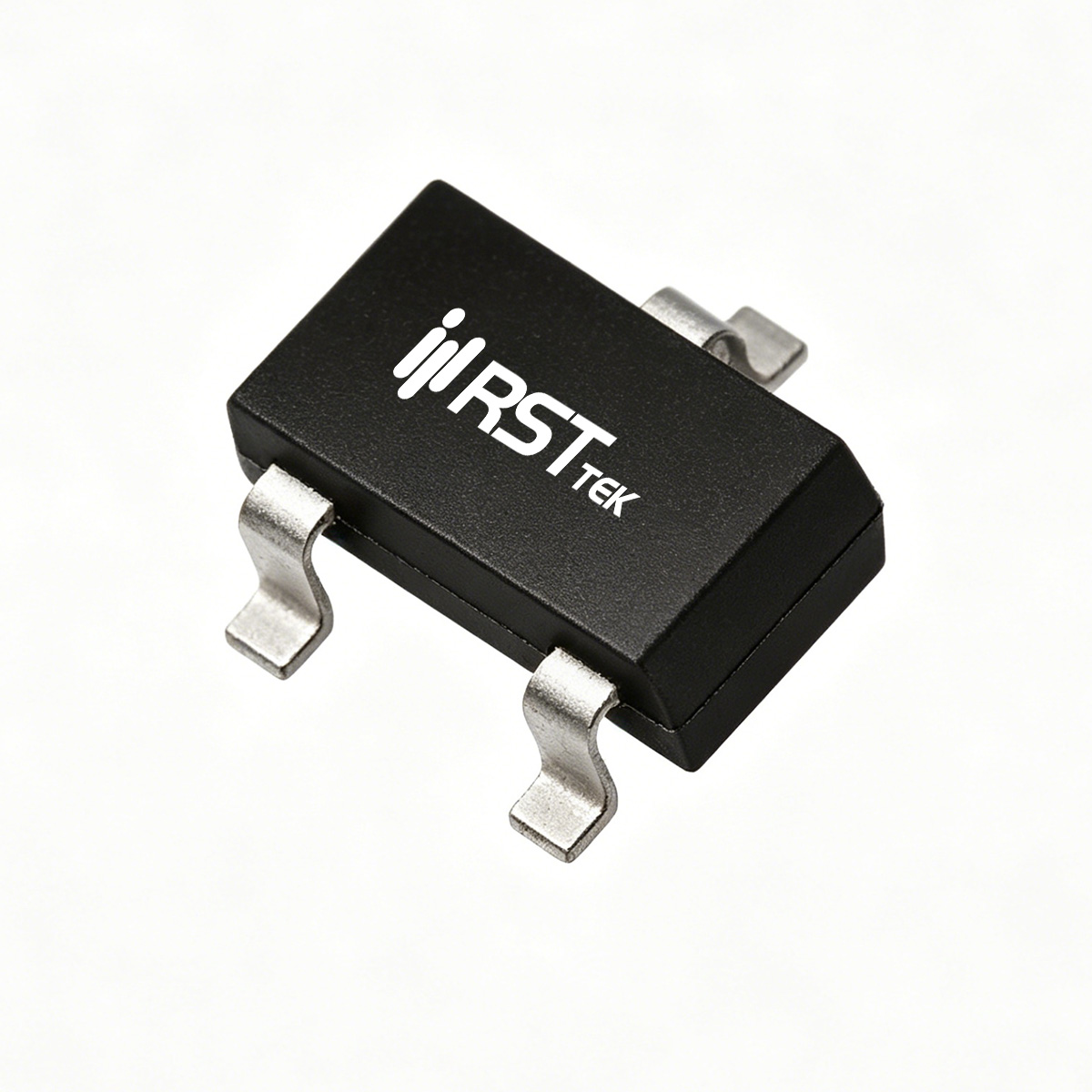

瑞斯特（RST）RST20N270 是一款采用 SOT-523 超微小型封装的 N 沟道增强型功率MOSFET，专为高速模拟开关和低电压驱动应用设计，支持 2.5V 驱动。该器件额定漏源电压 VDS = 20V，连续漏极电流 ID = 0.8A（TA=25℃），脉冲电流 IDM = 2.4A，栅源电压耐受 ±10V。最高结温 150℃，存储温度范围 -55℃~150℃。器件内置ESD保护，增强了抗静电能力，经过 100% UIS 测试确保可靠性。SOT-523 封装（1.6mm×1.6mm）是目前最紧凑的表面贴装封装之一，适合空间极度受限的便携设备、传感器模块和可穿戴电子产品，同时满足 RoHS 环保要求。

■ 关键电气参数
RST20N270 的导通电阻典型值 RDS(on) = 0.41Ω（VGS=4.5V, ID=0.4A），在 VGS=2.5V 条件下典型值为 0.53Ω，较低的导通电阻在低压小电流应用中可有效降低功耗。栅极阈值电压 VGS(th) 典型值约 0.7V（ID=250μA），确保 1.8V/2.5V 逻辑电平可靠驱动。漏源击穿电压 BVDS = 20V（最小值），高温漏电流控制良好。动态参数方面，输入电容 CISS 典型值约 30pF，输出电容和反向传输电容极低，适合高频模拟开关。栅极电荷 Qg 非常小，典型值约 1nC，使得开关速度极快，适用于 MHz 级信号切换。跨导特性优良，保证了线性开关性能。

■ 热管理与可靠性设计
RST20N270 在 TA=25℃ 条件下最大耗散功率 PD = 0.81W，TA=70℃ 时降额至 0.5W。短脉冲（t≤10s）结到环境热阻 RθJA = 120℃/W，稳态热阻 155℃/W（基于 1in² 铜箔）。由于 SOT-523 封装热阻较高，建议为漏极焊盘提供足够的铜箔。器件经过 100% UIS 测试，雪崩能量 EAS = 0.012mJ（L=0.1mH），雪崩电流 IAS = 0.5A，适用于小电感负载切换。内置ESD保护二极管，增强了抗静电能力。器件可承受 260℃ 回流焊。

■ 典型应用场景
RST20N270 凭借超小封装、低导通电阻和快速开关特性，广泛适用于以下应用：

• 高速模拟开关：用于音频信号切换、传感器信号调理、射频开关等。

• 逻辑电平转换：作为双向电平转换器，适配不同电压域。

• 负载开关：在便携设备中作为小电流负载的电源开关，如 GPS 模块、蓝牙芯片等。

• 电池保护：在单串锂电池保护板中作为小电流放电开关。

• LED 调光：用于小功率 LED 驱动，支持快速 PWM 调光。

瑞斯特 RST20N270 以 SOT-523 超小封装提供 20V/0.8A 的开关能力，为便携和模拟应用提供高集成度的解决方案。
