RST20N10D

■ 器件概述与封装

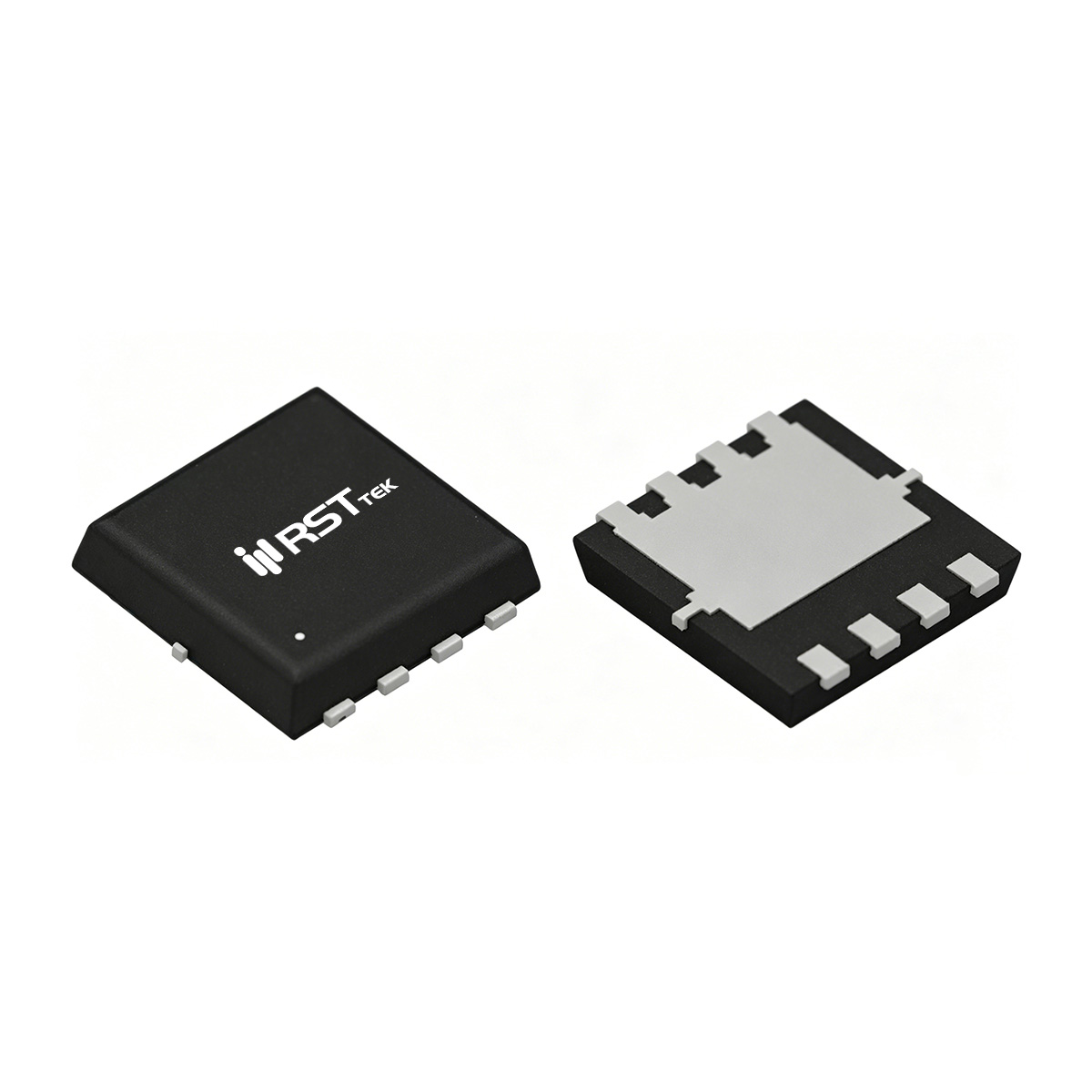

瑞斯特（RST）RST20N10D 是一款采用 PDFN3333-8L 超紧凑封装的 N 沟道增强型功率MOSFET，基于先进的沟槽DMOS技术，具有极高的单元密度，专为高效同步降压转换器等应用设计。该器件额定漏源电压 VDS = 100V，连续漏极电流 ID = 20A（TC=25℃），脉冲电流 IDM = 80A，栅源电压耐受 ±20V。最高结温 150℃，存储温度范围 -55℃~150℃。RST20N10D 经过 100% EAS 测试，具备卓越的雪崩耐受能力和优异的 dv/dt 抗扰度，确保在苛刻的开关条件下可靠运行。PDFN3333-8L 封装（3.3mm×3.3mm）具有极低的封装寄生电感和电阻，适合高功率密度、高频开关应用，同时满足 RoHS 绿色环保要求。

■ 关键电气参数
RST20N10D 的导通电阻典型值 RDS(on) = 65mΩ（VGS=10V, ID=5A），最大 90mΩ；在 VGS=4.5V 条件下典型值为 75mΩ，最大 105mΩ，低导通电阻可有效降低导通损耗，提升系统效率。栅极阈值电压 VGS(th) 范围 1.2~2.5V（ID=250μA），兼容 3.3V/5V/10V 驱动逻辑。漏源击穿电压 BVDS = 100V（最小值），高温漏电流控制良好。动态参数方面，输入电容 CISS 典型值 1220pF，输出电容 COSS 约 53pF，反向传输电容 CRSS 约 42pF（VDS=15V, f=1MHz），极低的电容值有助于减少开关损耗，提高开关速度。栅极电荷 Qg 典型值仅 20.6nC（VGS=10V, VDS=50V, ID=5A），米勒电荷 Qgd 约 3.7nC，使得器件在 数百kHz~MHz 的高频开关应用中具备出色的开关性能，尤其适合同步降压拓扑。

■ 热管理与可靠性设计
RST20N10D 在 TC=25℃ 条件下最大耗散功率 PD = 41.7W，结到外壳热阻 RθJC = 3.0℃/W（典型），结到环境热阻 RθJA = 50℃/W。PDFN3333-8L 封装底部的大面积散热焊盘需可靠焊接至 PCB 铜箔，以降低热阻，充分发挥器件的电流输出能力。器件经过 100% EAS 测试，雪崩能量 EAS = 34.1mJ（L=0.1mH, IAS=8A），单脉冲雪崩电流 IAS = 10A，确保在变压器漏感、电机换向等非钳位感性开关场景下的稳健运行。栅极电阻 Rg 典型值 1.3Ω，利于栅极驱动匹配。器件可承受 260℃ 回流焊，适合大规模表面贴装生产。

■ 典型应用场景
RST20N10D 凭借 100V 耐压、20A 电流能力和超低 Qg，广泛适用于以下高功率密度应用：

• 同步降压转换器：作为主开关或同步整流管，用于服务器、通信设备、GPU 核心供电等低压大电流 DC-DC 转换，显著提高效率。

• 负载开关：在 48V~72V 母线系统中实现低损耗的电源路径管理和热插拔功能。

• 电机驱动：驱动小型 BLDC 或直流有刷电机，提供快速开关和低导通损耗。

• 电池保护：适用于多串锂电池组（如 48V 系统）的保护板，作为放电控制开关。

• 高频开关电源：在 AC-DC 适配器、通信电源中作为辅助开关或同步整流管。

瑞斯特 RST20N10D 以 PDFN3333-8L 小封装实现 100V/20A 的高性能，为现代电源系统提供高效、紧凑的功率开关方案。
