RST20D11TSM

■ 器件概述与封装

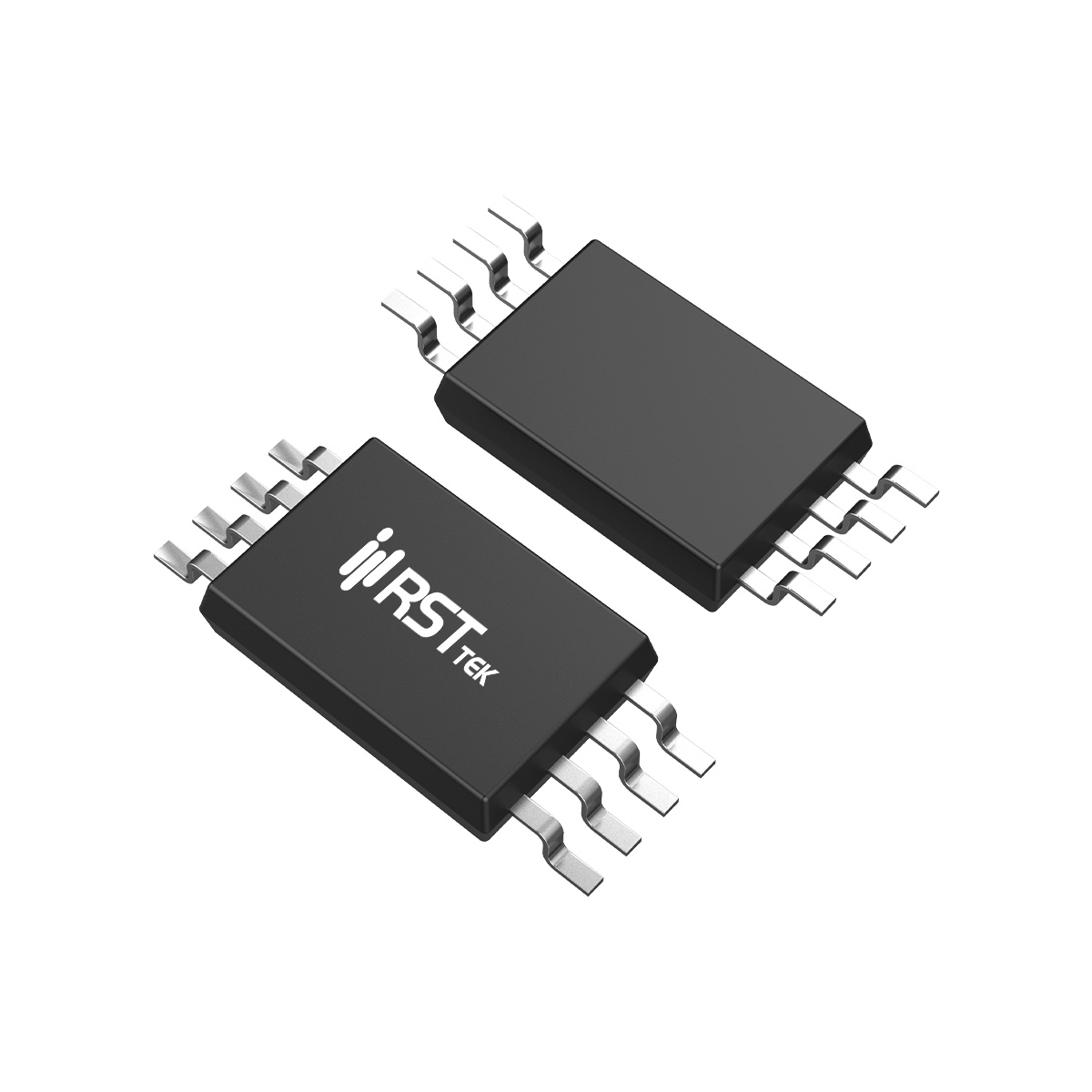

瑞斯特（RST）RST20D11TSM 是一款采用 TSSOP-8 封装的 双N沟道 增强型功率MOSFET，采用先进的沟槽DMOS技术，专为高效率、快速开关应用设计，如笔记本负载开关和LED驱动。该器件额定漏源电压 VDS = 20V，每个通道连续漏极电流 ID = 7.5A（TC=25℃），脉冲电流 IDM = 30A，栅源电压耐受 ±12V。特别适合低至 1.8V 的栅极驱动应用（在 VGS=1.8V 时 RDS(on) 最大 25mΩ）。内置栅极-源极ESD保护二极管，增强了抗静电能力。最高结温 150℃，存储温度范围 -55℃~150℃。TSSOP-8 封装（4.30mm×3.10mm）具有超小占板面积和低高度，适合高密度便携电子产品，同时满足 RoHS 环保要求。

■ 关键电气参数
RST20D11TSM 的导通电阻典型值 RDS(on) = 11mΩ @ VGS=4.5V（ID=5A），在 VGS=2.5V 时典型值为 14mΩ，在 VGS=1.8V 时典型值为 18mΩ，最大分别为 13mΩ、20mΩ 和 25mΩ。这种宽低压驱动下的极低导通电阻，使得器件在 1.8V~4.5V 逻辑电平下均能高效工作，特别适合1.8V供电的低压系统。栅极阈值电压 VGS(th) 范围 0.3~1.0V（ID=250μA），确保极低电压下可靠开启。动态参数方面，输入电容 CISS 典型值 1020pF，输出电容 COSS 约 160pF，反向传输电容 CRSS 约 110pF（VDS=10V, f=1MHz），较低的电容有助于减少开关损耗。栅极电荷 Qg 典型值 16.9nC（VGS=4.5V），米勒电荷 Qgd 约 4nC，使其在 MHz 级开关频率下仍具备良好的动态响应，适用于高频DC-DC转换。

■ 热管理与可靠性设计
RST20D11TSM 在 TA=25℃ 条件下最大耗散功率 PD = 1.25W，且具有 0.01W/℃ 的降额系数。稳态结到环境热阻 RθJA = 100℃/W（典型值），由于 TSSOP-8 封装热阻较高，建议在PCB布局中为每个通道的漏极焊盘提供足够的散热铜皮，并注意热管理。器件经过 100% UIS 测试，确保在感性负载开关中的耐用性。栅极电阻 Rg 典型值约 8Ω，利于栅极驱动匹配。TSSOP-8 封装可承受 260℃ 回流焊，适合大批量表面贴装生产。

■ 典型应用场景
RST20D11TSM 凭借双通道、20V 耐压、7.5A 电流能力和超低 RDS(on)（尤其支持1.8V驱动），广泛适用于以下低压高集成度应用：

• 笔记本负载开关：作为双路独立负载开关，分别控制 SSD、WLAN、USB 端口等外设电源，低导通电阻可减少压降和功耗。

• LED 驱动：用于便携设备屏幕背光或指示灯驱动，支持快速 PWM 调光，效率高。

• 电池供电系统：在智能穿戴、手持设备中作为电池隔离或系统主开关，支持 1.8V 低压控制。

• DC-DC 转换器：在 5V/3.3V 输入的 buck 转换器中作为同步整流管，提高效率。

• 逻辑电平转换：双通道可用于双向电平转换或信号切换。

瑞斯特 RST20D11TSM 以 TSSOP-8 双通道设计，并支持 1.8V 驱动，为低压便携系统提供高效、高集成度的功率开关解决方案。
