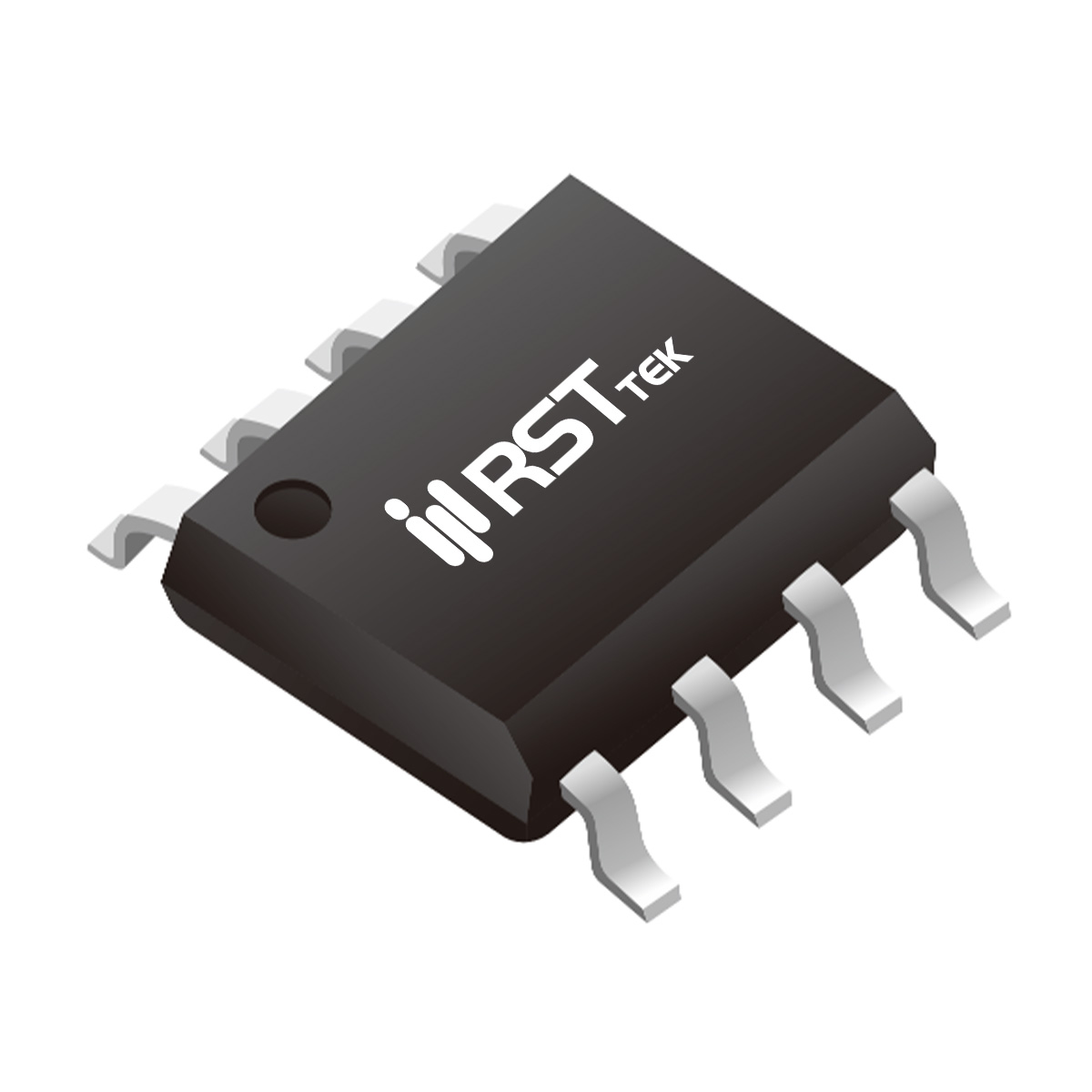

RST2014ES
RST2014ES 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- Package/Case:
- SOP-8
- 车规级工业级:
- 工业级
- Technology:
- Trench
- Product status:
- Production
- Polarity:
- N
- ID(A):
- 14
- VTH(V):
- 0.7
- RDS(ON)@10VTyp(mΩ):
- RDS(ON)@10VMax(mΩ):
- RDS(ON)@4.5VTyp(mΩ):
- 5
- RDS(ON)@4.5VMax(mΩ):
- 7
- RDS(ON)@2.5VTyp(mΩ):
- 7
- RDS(ON)@2.5VMax(mΩ):
- 9
- VGS(th)(V):
- ±10
- CISS(pF):
- 1710
- QG(nC):
- 17.5
- PD(W):
- 3
- Specialfeature:
- ESD
■ 器件概述与封装特性
瑞斯特 RST2014ES 是一款采用先进沟槽工艺技术的N沟道增强型功率MOSFET，专为PWM应用、负载开关等低压大电流设计，具有2000V HBM ESD防护能力。主要额定参数：漏源电压 VDS = 20V，连续漏极电流 ID = 14A（TA=25℃），脉冲漏极电流 IDM = 44A，导通电阻 RDS(ON) < 7mΩ（VGS=4.5V，典型值5mΩ），RDS(ON) < 9mΩ（VGS=2.5V，典型值7mΩ）。采用 SOP-8 表面贴装封装，结到环境热阻 42℃/W，最大功率耗散 3W（TA=25℃）。工作结温范围 -55~150℃，无铅产品，表面贴装封装。
■ 关键电气参数
RST2014ES 具有卓越的导通特性，典型阈值电压 VGS(th) = 0.8V（ID=250μA），正向跨导 gFS = 30S（VDS=5V，ID=10A）。动态参数方面，输入电容 Ciss = 1710pF，输出电容 Coss = 232pF，反向传输电容 Crss = 200pF（VDS=10V，VGS=0V，f=1MHz）。开关特性优异：开通延迟 td(on) = 2.5ns，上升时间 tr = 7.2ns，关断延迟 td(off) = 49ns，下降时间 tf = 10.8ns。总栅极电荷 Qg = 17.5nC（VDS=10V，ID=10A，VGS=4.5V），栅源电荷 Qgs = 1.5nC，栅漏电荷 Qgd = 4.5nC。体二极管正向电压 VSD < 1.2V。
■ 热设计与高可靠性
RST2014ES 结到环境热阻 42℃/W，配合 SOP-8 封装。ESD额定值2000V HBM，提供良好的静电防护能力。高密度单元设计实现了超低导通电阻（典型5mΩ），器件经雪崩电压和电流全特性表征。SOP-8封装适合高密度板级组装，低阈值电压支持2.5V驱动。
■ 主要应用领域
RST2014ES 适用于低压大电流开关应用：
PWM应用：PWM控制电路中的功率开关。
负载开关：便携式设备中的负载切换、电源路径管理。
电源管理：低压DC-DC转换器、稳压器中的功率开关。
消费电子：智能手机、平板电脑等便携设备的电源管理。
其20V耐压、14A电流能力和超低导通电阻（典型5mΩ），配合SOP-8封装，适合空间受限的低压大电流高效应用。选型时需注意热管理，确保结温不超过150℃。
