RST18D11

■ 器件概述与封装

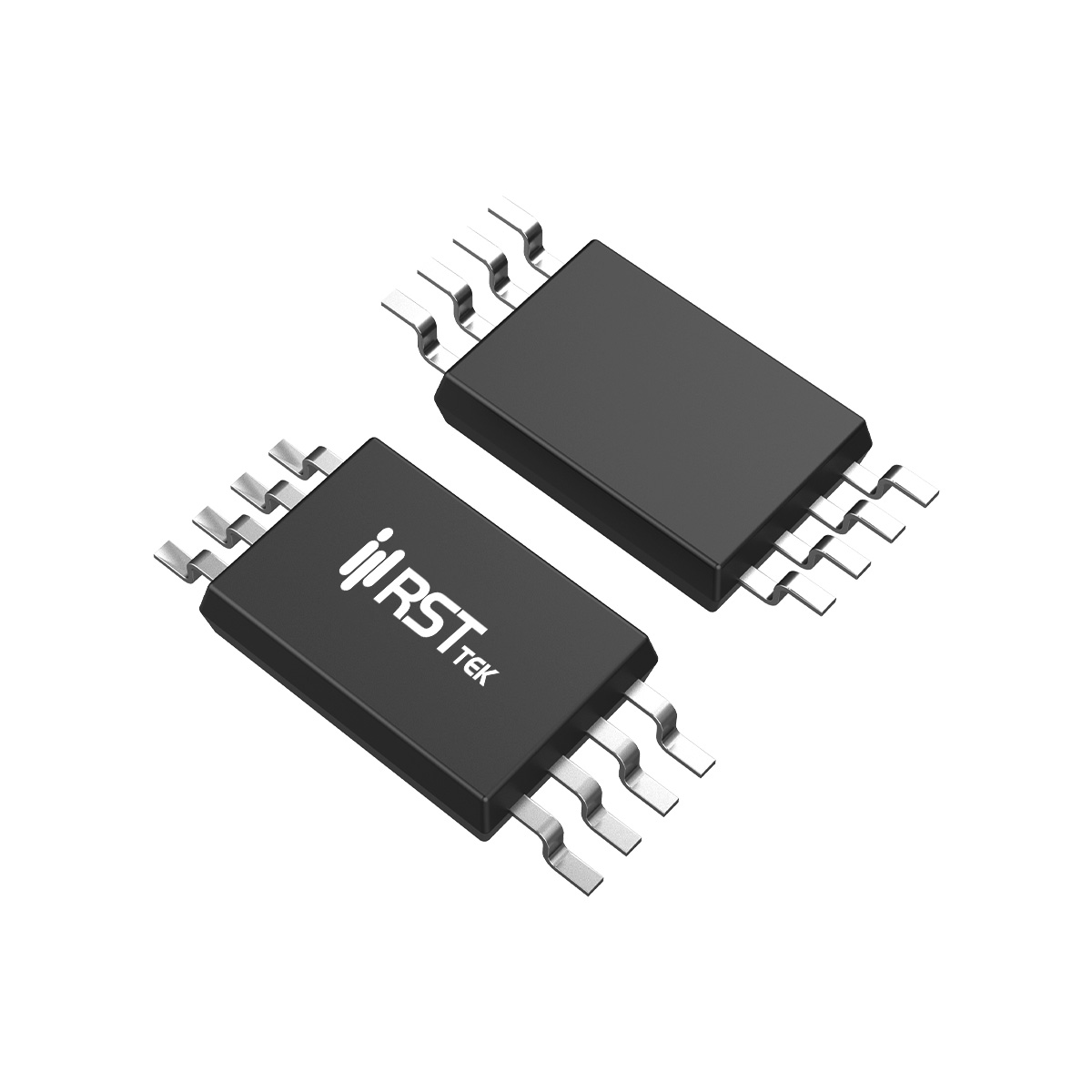

瑞斯特（RST）RST18D11 是一款采用 TSSOP-8 超薄封装的 双N沟道 增强型功率MOSFET，专为低压便携设备、笔记本计算机和电池供电系统的电源管理设计。该器件内部集成两个独立的N沟道MOSFET，额定漏源电压 VDS = 18V，每个通道连续漏极电流 ID = 7.5A（TA=25℃），脉冲电流 IDM = 30A，栅源电压耐受 ±12V，支持低至 2.5V 的栅极驱动（RDS(on) 在 VGS=2.5V 时最大 20mΩ）。最高结温 150℃，存储温度范围 -55℃~150℃。器件经过 100% UIS 测试，具备ESD保护功能，确保在负载突变和静电放电环境下的可靠性。TSSOP-8 封装（4.30mm×3.10mm）具有极小的占板面积和低高度，适合高密度便携电子产品，同时满足 RoHS 环保要求。

■ 关键电气参数
RST18D11 具有极低的导通电阻，最大值为 14.5mΩ @ VGS=4.5V，15.5mΩ @ VGS=4V，17mΩ @ VGS=3.1V，20mΩ @ VGS=2.5V。这种宽电压范围内的低导通电阻使得器件在 2.5V~4.5V 逻辑驱动下均能实现高效开关，特别适合低压数字逻辑直接驱动。典型值更低（如 11.5mΩ @ 4.5V），有效降低导通损耗，延长电池续航。栅极阈值电压 VGS(th) 范围 0.5~1.1V（ID=250μA），确保在 1.8V 驱动下也可部分导通。动态参数方面，输入电容 CISS 典型值 892pF，输出电容 COSS 约 148pF，反向传输电容 CRSS 约 119pF（VDS=10V, f=1MHz），较低的电容值有助于减少开关损耗。栅极电荷 Qg 典型值 9.8nC（VGS=4.5V），米勒电荷 Qgd 约 3.6nC，使其在 数百kHz 开关频率下具备优良的开关特性，适用于高频DC-DC转换。

■ 热管理与可靠性设计
RST18D11 在 TA=25℃ 条件下最大耗散功率 PD = 1.25W，TA=70℃ 时降额至 0.8W。稳态结到环境热阻 RθJA = 100℃/W（基于 1in² 铜箔），由于 TSSOP-8 封装体积小，建议在PCB布局中为漏极焊盘提供足够的散热铜皮，并注意相邻通道之间的热耦合。器件经过 100% UIS 测试，确保在感性负载开关中的可靠性（具体雪崩能量未列出，但器件设计稳健）。栅极电阻 Rg 典型值 8Ω，利于栅极驱动匹配。TSSOP-8 封装可承受 260℃ 回流焊，适合大批量表面贴装生产。

■ 典型应用场景
RST18D11 凭借双通道、18V 耐压、7.5A 电流能力和超低 RDS(on)，广泛适用于以下便携与低压应用：

• 笔记本/平板电源管理：作为双路负载开关，分别控制不同外设（如 SSD、Wi-Fi、摄像头）的电源，实现低损耗和快速响应。

• 电池供电设备：在手持仪器、智能穿戴设备中作为电池隔离或系统主开关，低导通电阻可减少电压降。

• DC-DC 转换器：在 5V/3.3V 输入的 buck 转换器中作为同步整流管，提高效率。

• LED 驱动：用于便携设备中的 LED 背光或闪光灯驱动，提供快速的 PWM 调光控制。

• 逻辑电平转换：双通道可独立使用，适用于低压信号切换或电平转换电路。

瑞斯特 RST18D11 以 TSSOP-8 双通道设计，为便携设备提供高集成度、高效率的功率开关解决方案。
