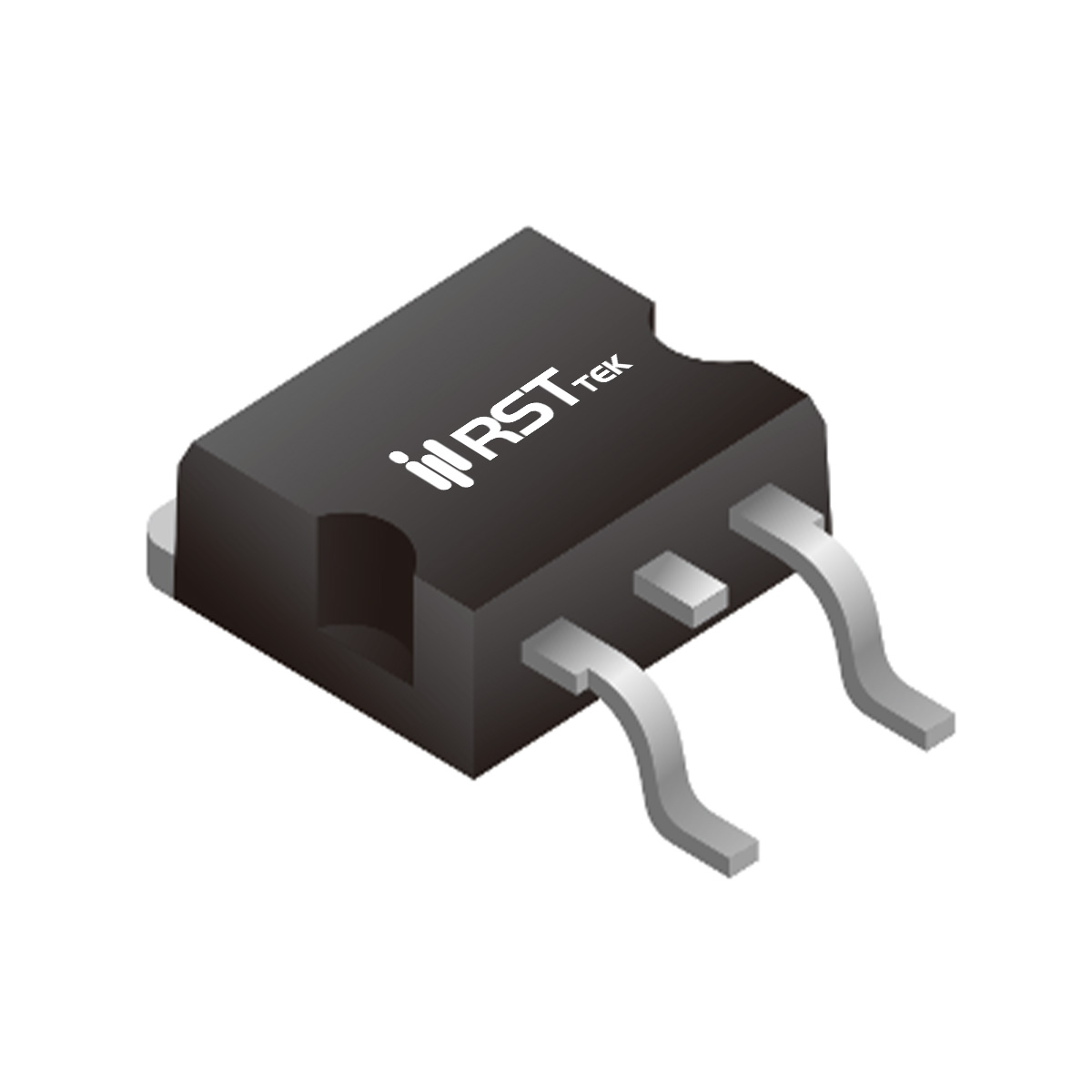

RST1540AD
RST1540AD 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- Package/Case:
- TO-263
- 车规级工业级:
- 工业级
- Technology:
- Trench
- Product status:
- Production
- Polarity:
- N
- ID(A):
- 40
- VTH(V):
- 1.05
- RDS(ON)@10VTyp(mΩ):
- 35
- RDS(ON)@10VMax(mΩ):
- 45
- RDS(ON)@4.5VTyp(mΩ):
- 36
- RDS(ON)@4.5VMax(mΩ):
- 48
- RDS(ON)@2.5VTyp(mΩ):
- RDS(ON)@2.5VMax(mΩ):
- VGS(th)(V):
- ±12
- CISS(pF):
- 4200
- QG(nC):
- 105
- PD(W):
- 140
- Specialfeature:
■ 器件概述与封装特性
瑞斯特 RST1540AD 是一款采用先进沟槽工艺技术的N沟道增强型功率MOSFET，专为需要超低导通电阻（典型35mΩ）和良好散热能力的大功率高压表面贴装应用设计。主要额定参数：漏源电压 VDS = 150V，连续漏极电流 ID = 40A（TC=25℃），脉冲漏极电流 IDM = 164A，导通电阻 RDS(ON) < 45mΩ（VGS=10V，典型值35mΩ）。采用 TO-263-2L（D²PAK）表面贴装封装，结到壳热阻 1.07℃/W，最大功率耗散 140W（TC=25℃），降额因子 0.93W/℃。工作结温范围 -55~175℃，100% UIS和AVds测试。
■ 关键电气参数
RST1540AD 具有卓越的导通特性，典型阈值电压 VGS(th) = 1.05V（ID=250μA），正向跨导 gFS = 38S（VDS=15V，ID=18A）。动态参数方面，输入电容 Ciss = 4200pF，输出电容 Coss = 203pF，反向传输电容 Crss = 96pF（VDS=25V，VGS=0V，f=1MHz）。开关特性优异：开通延迟 td(on) = 17.8ns，上升时间 tr = 11.8ns，关断延迟 td(off) = 56ns，下降时间 tf = 14.6ns。总栅极电荷 Qg = 105nC（VDS=30V，ID=30A），栅源电荷 Qgs = 21nC，栅漏电荷 Qgd = 31.5nC。体二极管反向恢复时间 trr = 70ns，反向恢复电荷 Qrr = 230nC。
■ 热设计与高可靠性
RST1540AD 结到壳热阻 1.07℃/W，配合 TO-263 封装出色的PCB散热能力。单脉冲雪崩能量 EAS = 310mJ（Tj=25℃），器件经 100% UIS 和 100% AVds 测试。高密度单元设计实现了超低导通电阻（典型35mΩ），特殊工艺提供高ESD防护能力，适用于严苛的工业和电源应用。TO-263封装适合高密度表面贴装。
■ 主要应用领域
RST1540AD 适用于高压大功率表面贴装开关应用：
电源转换：硬开关和高频电路、DC-DC转换器中的功率开关。
电机驱动：直流电机控制、BLDC驱动器中的功率开关。
工业电源：开关电源（SMPS）、负载点电源（POL）。
不间断电源：UPS功率级设计。
其150V耐压、40A电流能力和超低导通电阻（典型35mΩ），配合TO-263封装，适合需要最高功率密度和效率的表面贴装高压功率转换应用。选型时需注意PCB散热设计。
