RST1504R

■ 器件概述与封装特性

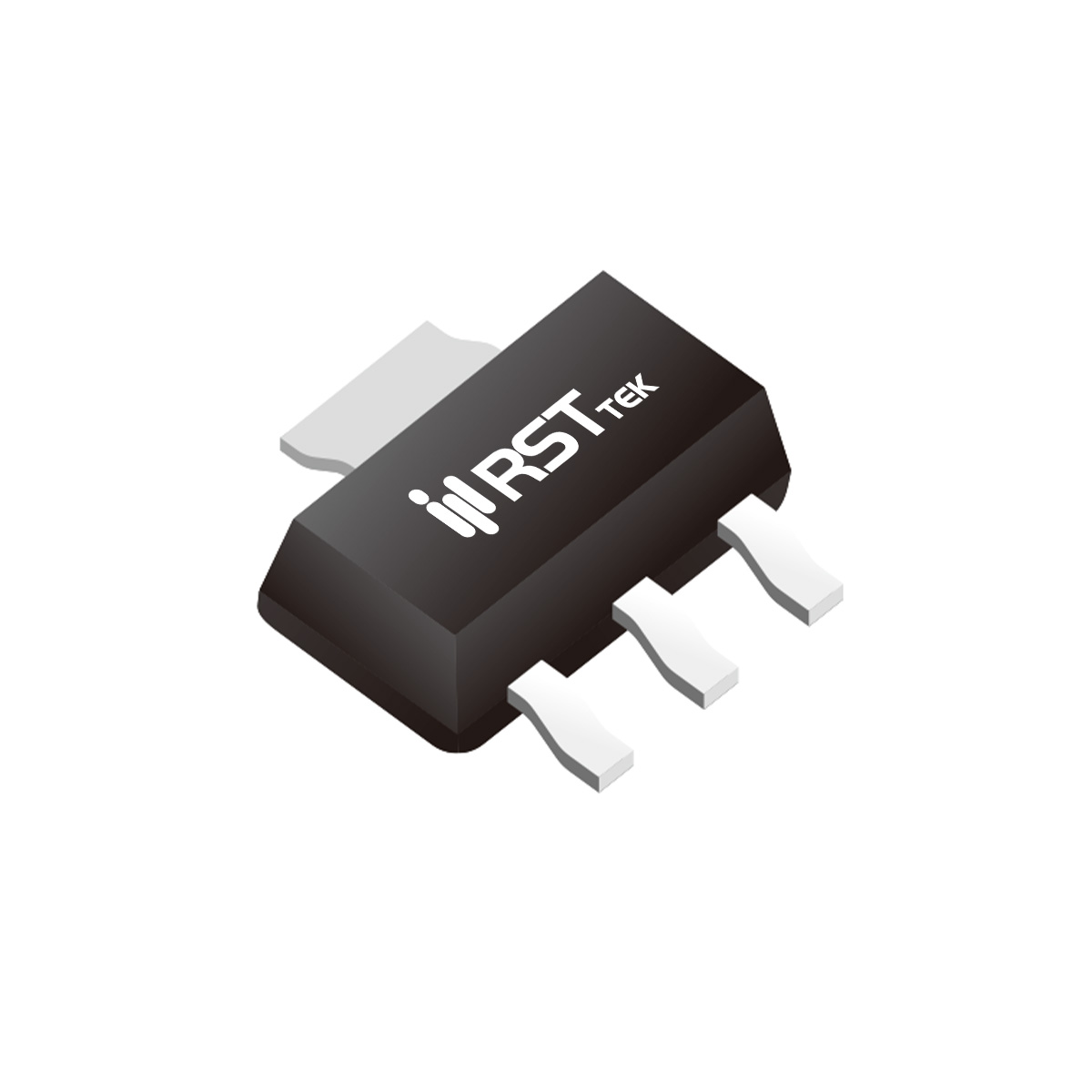

瑞斯特 RST1504R 是一款采用先进沟槽工艺技术的N沟道增强型功率MOSFET，专为需要超低导通电阻（典型140mΩ）和中等电流能力的高压开关应用设计。主要额定参数：漏源电压 VDS = 150V，连续漏极电流 ID = 4A（TA=25℃），脉冲漏极电流 IDM = 16A，导通电阻 RDS(ON) < 180mΩ（VGS=10V，典型值140mΩ）。采用 SOT-223-3L 表面贴装封装，结到环境热阻 31℃/W（FR4板），最大功率耗散 4W（TA=25℃）。工作结温范围 -55~150℃，适合中等功率密度的便携设备应用。

■ 关键电气参数
RST1504R 具有卓越的导通特性，典型阈值电压 VGS(th) = 2.0V（ID=250μA），正向跨导 gFS = 5S（VDS=5V，ID=4A）。动态参数方面，输入电容 Ciss = 900pF，输出电容 Coss = 115pF，反向传输电容 Crss = 70pF（VDS=25V，VGS=0V，f=1MHz）。开关特性优异：开通延迟 td(on) = 8ns，上升时间 tr = 10ns，关断延迟 td(off) = 20ns，下降时间 tf = 15ns。总栅极电荷 Qg = 19nC（VDS=75V，ID=4A），栅源电荷 Qgs = 5.5nC，栅漏电荷 Qgd = 7nC。体二极管正向电压 VSD < 1.2V。

■ 热设计与高可靠性
RST1504R 结到环境热阻 31℃/W，配合 SOT-223 封装更好的散热能力（较大焊盘）。高密度单元设计实现了超低导通电阻（典型140mΩ），器件经雪崩电压和电流全特性表征。SOT-223封装提供比SOT-23更好的散热能力，适用于中等功率密度的电源应用。150V耐压适合更高电压的辅助电源和信号控制电路。

■ 主要应用领域
RST1504R 适用于高压中等功率开关应用：

• 电源转换：硬开关和高频电路、DC-DC转换器中的功率开关。

• 负载开关：便携式设备中的负载切换、电源路径管理。

• 不间断电源：UPS辅助电源和信号控制电路。

• 工业控制：中等功率驱动和逻辑电平转换电路。

其150V耐压、4A电流能力和超低导通电阻（典型140mΩ），配合SOT-223封装，适合需要较高效率和中等功率密度的应用。选型时需注意热管理，确保结温不超过150℃。
