RST13P06

■ 器件概述与封装

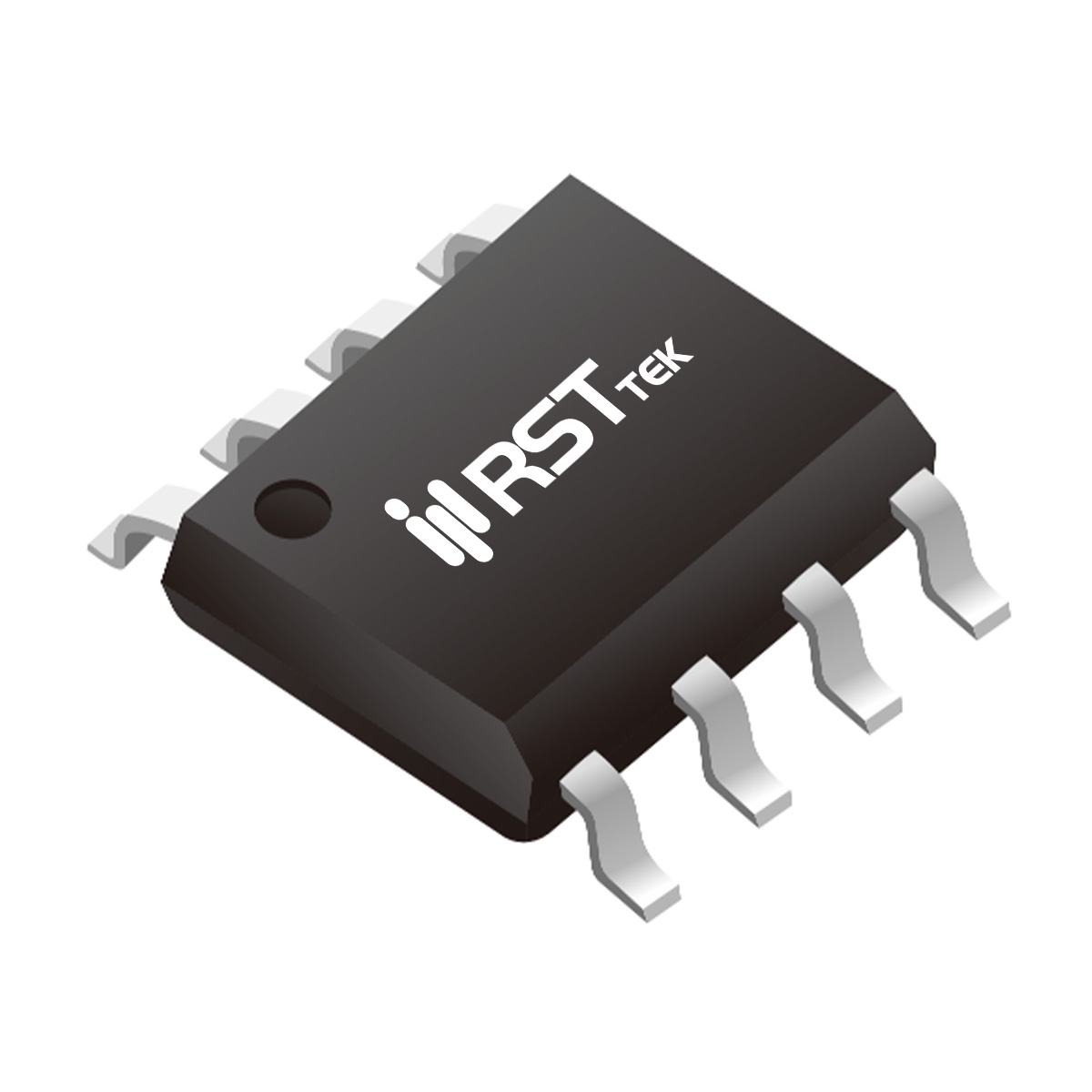

瑞斯特（RST）RST13P06 是一款采用 SOP-8 封装的 P 沟道增强型功率MOSFET，适用于中压（-60V）大电流（-13A）的功率转换和电机驱动应用。该器件额定漏源电压 VDS = -60V，连续漏极电流 ID = -13A（TA=25℃），脉冲电流 IDM = -36A，栅源电压耐受 ±20V，兼容 4.5V/10V 驱动。最高结温 150℃，存储温度范围 -55℃~150℃。器件经过 100% UIS 和 Rg 测试，具备出色的雪崩耐受能力和栅极一致性。SOP-8 封装（4.80mm×5.80mm）提供良好的散热和电流承载能力，符合 JEDEC MS-012 AA 标准，适合高可靠性工业应用，同时满足 RoHS 环保要求。

■ 关键电气参数
RST13P06 的导通电阻典型值 RDS(on) = 18mΩ（VGS=-10V, ID=-6A），在 VGS=-4.5V 条件下典型值为 23mΩ，低 RDS(on) 有助于降低导通损耗，尤其适合大电流负载。栅极阈值电压 VGS(th) 范围 -1.3~-2.3V（ID=-250μA），便于低压逻辑驱动。漏源击穿电压 BVDS = -60V（最小值），零栅压漏电流 IDSS < -1μA（85℃时 < -30μA），高温特性稳定。动态参数方面，输入电容 CISS 典型值 2780pF，输出电容 COSS 约 282pF，反向传输电容 CRSS 约 174pF（VDS=-30V, f=1MHz），较低的米勒电容有助于减少开关过程中的电压尖峰。栅极电荷 Qg 典型值 62nC（VGS=-10V），米勒电荷 Qgd 约 14nC，使其在 100kHz 开关频率下具备良好的开关性能。

■ 热管理与可靠性设计
RST13P06 在 TA=25℃ 条件下最大耗散功率 PD = 1.78W，TA=70℃ 时降额至 1.14W。稳态结到环境热阻 RθJA = 70℃/W（基于 1in² 铜箔），建议在 PCB 布局中为漏极焊盘提供足够的散热铜皮，以降低实际热阻。器件经过 100% UIS 测试，雪崩能量 EAS = 156mJ（L=0.5mH），单脉冲雪崩电流 IAS = -25A，在电机驱动、变压器漏感等感性负载场景中具备极高的鲁棒性。栅极电阻 Rg 典型值 4Ω，利于栅极驱动匹配。SOP-8 封装可承受 260℃ 回流焊，适合大批量生产。

■ 典型应用场景
RST13P06 凭借 -60V 耐压、-13A 电流能力和低 RDS(on)，广泛适用于以下中压功率应用：

• DC-DC 转换器：在 48V 或 24V 输入的 buck/boost 转换器中作为主开关或同步整流管，提高转换效率。

• 电机驱动：用于直流有刷电机、步进电机或小型 BLDC 电机的 H 桥驱动，提供大电流和快速开关能力。

• 电源管理与负载开关：在工业设备、通信电源中作为负载开关或电源路径管理，实现低损耗的电源分配。

• 电池保护：适用于多串锂电池组（如 48V 系统）的保护板，作为放电控制开关。

• 汽车电子：可应用于 12V/24V 汽车系统，如车灯驱动、座椅控制等。

瑞斯特 RST13P06 以 SOP-8 封装实现 -60V/-13A 的高性能，为工业与汽车电子提供可靠、高效的功率开关解决方案。
