RST12C04

■ 器件概述与封装特性

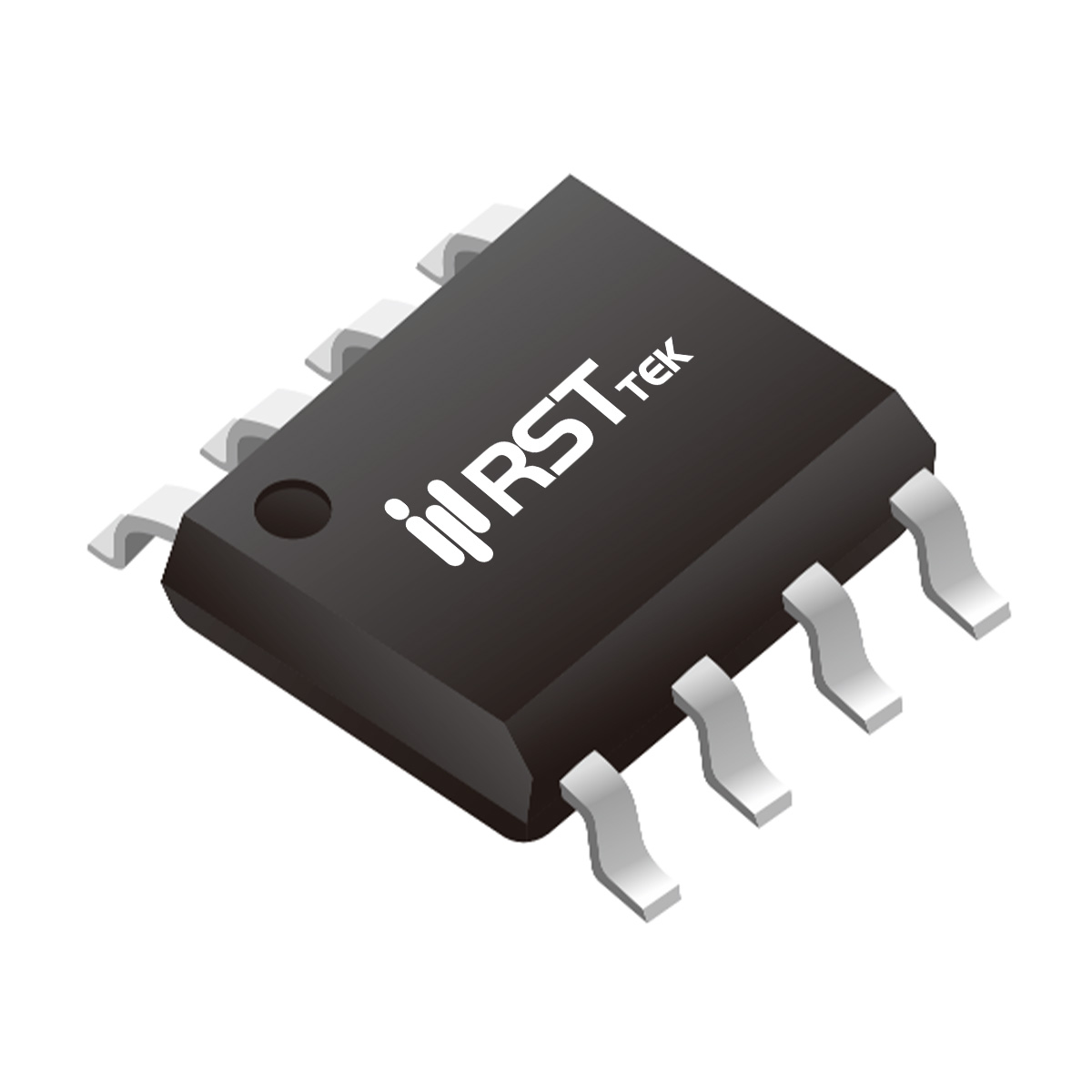

瑞斯特（RST）RST12C04 是一款采用 SOP-8 封装的互补型功率MOSFET，内部集成N沟道和P沟道增强型MOSFET，专为同步整流、电机控制和H桥驱动等中低压功率变换应用设计。N沟道部分耐压 40V，连续漏极电流 15A（TA=25℃），脉冲电流 45A；P沟道部分耐压 -40V，连续漏极电流 -15A，脉冲电流 -45A。栅源电压耐受范围为 ±20V，兼容3.3V/5V/12V驱动逻辑。器件结温范围 -55℃ ~ +150℃，存储温度范围相同。RST12C04 经过 100% UIS（非钳位感性开关）和 Rg（栅极电阻）测试，确保在感性负载开关、电机启动等严苛工况下的可靠性。SOP-8 封装尺寸紧凑（4.80mm×5.80mm），引脚间距1.27mm，符合 JEDEC MS-012 AA 标准，适合高密度贴装和自动化生产。器件符合 RoHS 环保要求，是绿色电源设计的理想选择。

■ 关键电气参数与性能优势
RST12C04 凭借低导通电阻和优异的开关特性，在中低压功率转换中表现突出。N沟道在 VGS=10V 条件下典型导通电阻 RDS(on) = 13mΩ，VGS=4.5V 时为 16mΩ；P沟道在 VGS=-10V 时典型导通电阻 17mΩ，VGS=-4.5V 时为 25mΩ。低 RDS(on) 有效降低导通损耗，尤其在同步整流和H桥应用中可显著提升系统效率。栅极阈值电压 VGS(th) 典型值约1.8V（N沟道）和 -1.8V（P沟道），有利于低压驱动。动态参数方面，典型栅极电荷 Qg 较低，配合优化的米勒电容和输出电容，可减少开关过程中的电压尖峰和振铃，适应 100kHz~1MHz 的高频开关应用。体二极管特性优异，反向恢复时间短，在同步整流中可有效减少死区损耗。与行业同类40V互补MOSFET相比，RST12C04在导通电阻与电流密度的综合指标上具备明显竞争力，为系统设计提供了更高的功率密度和更低的温升。

■ 热管理与可靠性设计
RST12C04 在热管理方面提供了详细的设计参考。在 TA=25℃ 条件下最大功率耗散 PD = 2W，TA=70℃ 时降额至 1.3W。稳态结到环境热阻 RθJA = 110℃/W（基于1in²铜箔），结到引线热阻 RθJL = 50℃/W；在短脉冲（t≤10s）条件下 RθJA 可低至 62.5℃/W，为瞬态功耗评估提供了依据。建议在PCB布局中将源极和漏极焊盘连接至足够面积的铜皮（建议 ≥ 30mm²），以降低有效热阻，充分发挥器件的电流输出能力。可靠性方面，RST12C04 经过 100% UIS 测试，雪崩能量 EAS = 36mJ（L=0.5mH），单脉冲雪崩电流 IAS = 12A，确保在电机电感换向、变压器漏感等场景下的稳健运行。Rg 测试保证栅极电阻的一致性，使多管并联时电流分配均匀。器件可承受 260℃ 回流焊工艺，满足批量生产要求。

■ 典型应用场景
RST12C04 的互补结构使其在多种功率拓扑中成为核心功率开关。其主要应用领域包括：

• 同步整流（SR）：在DC-DC转换器和AC-DC适配器中，N沟道作为整流管、P沟道作为续流管，低RDS(on) 可降低导通损耗，配合低Qg 减少开关损耗，提升整体转换效率（尤其是低压大电流场景）。

• 电机驱动（H桥）：N/P沟道配对构建H桥驱动电路，简化栅极驱动设计，减少外部元件数量，适用于直流有刷电机调速、伺服电机控制、机器人关节驱动等，支持PWM调速和正反转控制。

• 风扇预驱动：在散热风扇的H桥预驱动级中，RST12C04 的小型封装和互补特性可节省PCB空间，实现高效、低噪声的风扇转速控制。

• 负载开关与电源路径管理：40V耐压覆盖12V/24V/36V母线系统，可用于电池保护、热插拔、电源切换等场景，提供低导通阻抗和快速开关响应。

综上，瑞斯特 RST12C04 以 40V 耐压、±15A 电流能力和 13mΩ/17mΩ 的低导通电阻，为同步整流、电机控制和电源管理提供了高性能、高可靠性的互补MOSFET解决方案，是工业与消费电子功率设计的优选器件。
