RST1216LD

■ 器件概述与封装

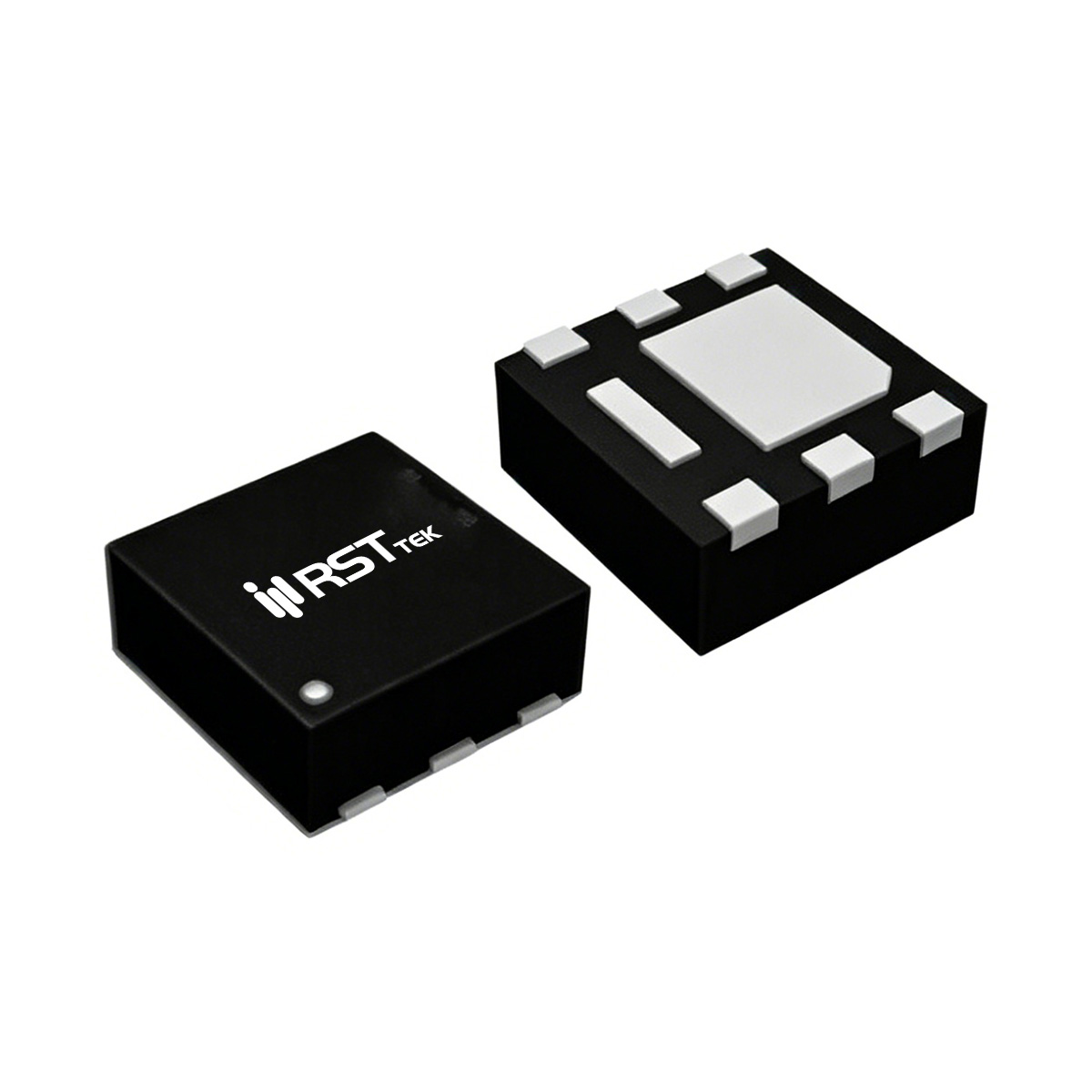

瑞斯特（RST）RST1216LD 是一款采用 DFN2x2-6 超紧凑封装的 P 沟道增强型功率MOSFET，专为笔记本计算机、便携设备和电池供电系统的电源管理设计。该器件额定漏源电压 VDS = -12V，连续漏极电流 ID = -16A（TA=25℃），脉冲电流 IDM = -48A，栅源电压耐受 ±12V，支持 2.5V 驱动。最高结温 150℃，存储温度范围 -55℃~150℃。RST1216LD 经过 100% UIS 和 Rg 测试，具备高可靠性和耐用性。DFN2x2-6 封装（2.0mm×2.0mm）具有极小的占板面积和低高度，适合高密度便携电子产品，同时满足 RoHS 环保要求。

■ 关键电气参数
RST1216LD 的导通电阻典型值 RDS(on) = 11mΩ（VGS=-4.5V, ID=-11A），最大 15mΩ；在 VGS=-2.5V 时典型值为 17mΩ，最大 23mΩ。极低的导通电阻有助于在大电流负载下降低压降和功耗，延长电池续航。栅极阈值电压 VGS(th) 范围 -0.4~-0.9V（ID=-250μA），确保 2.5V 低压逻辑可靠驱动。动态参数方面，输入电容 CISS 典型值 2100pF，输出电容 COSS 约 612pF，反向传输电容 CRSS 约 500pF（VDS=-6V, f=1MHz）。栅极电荷 Qg 典型值 25nC（VGS=-4.5V），米勒电荷 Qgd 约 2.8nC，使其在 数百kHz 开关频率下具备良好的动态性能。栅极电阻典型值 1.7Ω。

■ 热管理与可靠性设计
RST1216LD 在 TA=25℃ 条件下最大耗散功率 PD = 2.5W，TA=70℃ 时降额至 1.6W。短脉冲（t≤10s）结到环境热阻 RθJA = 50℃/W，稳态热阻 80℃/W（基于 1in² 铜箔）。DFN2x2-6 封装的散热焊盘需可靠焊接至 PCB 铜箔，以降低热阻。器件经过 100% UIS 测试，雪崩能量 EAS = 64mJ（L=0.5mH, IAS=16A），确保在感性负载开关中的可靠性。器件可承受 260℃ 回流焊，适合大批量表面贴装生产。

■ 典型应用场景
RST1216LD 凭借 -12V 耐压、-16A 电流能力和低 RDS(on)，广泛适用于以下便携与低压应用：

• 笔记本/平板电源管理：作为系统负载开关，用于 SSD、Wi-Fi 等外设的电源路径控制。

• 便携设备电池管理：在电池供电系统中作为电池隔离开关，支持低损耗和快速响应。

• DC-DC 转换器：在 5V/3.3V 输入的 buck 转换器中作为同步整流管，提高效率。

• 负载开关：在低压母线系统中实现低损耗的电源路径管理。

瑞斯特 RST1216LD 以 DFN2x2-6 小封装提供 -12V/-16A 的高性能，为便携设备提供高效、紧凑的功率开关方案。
