RST1121T

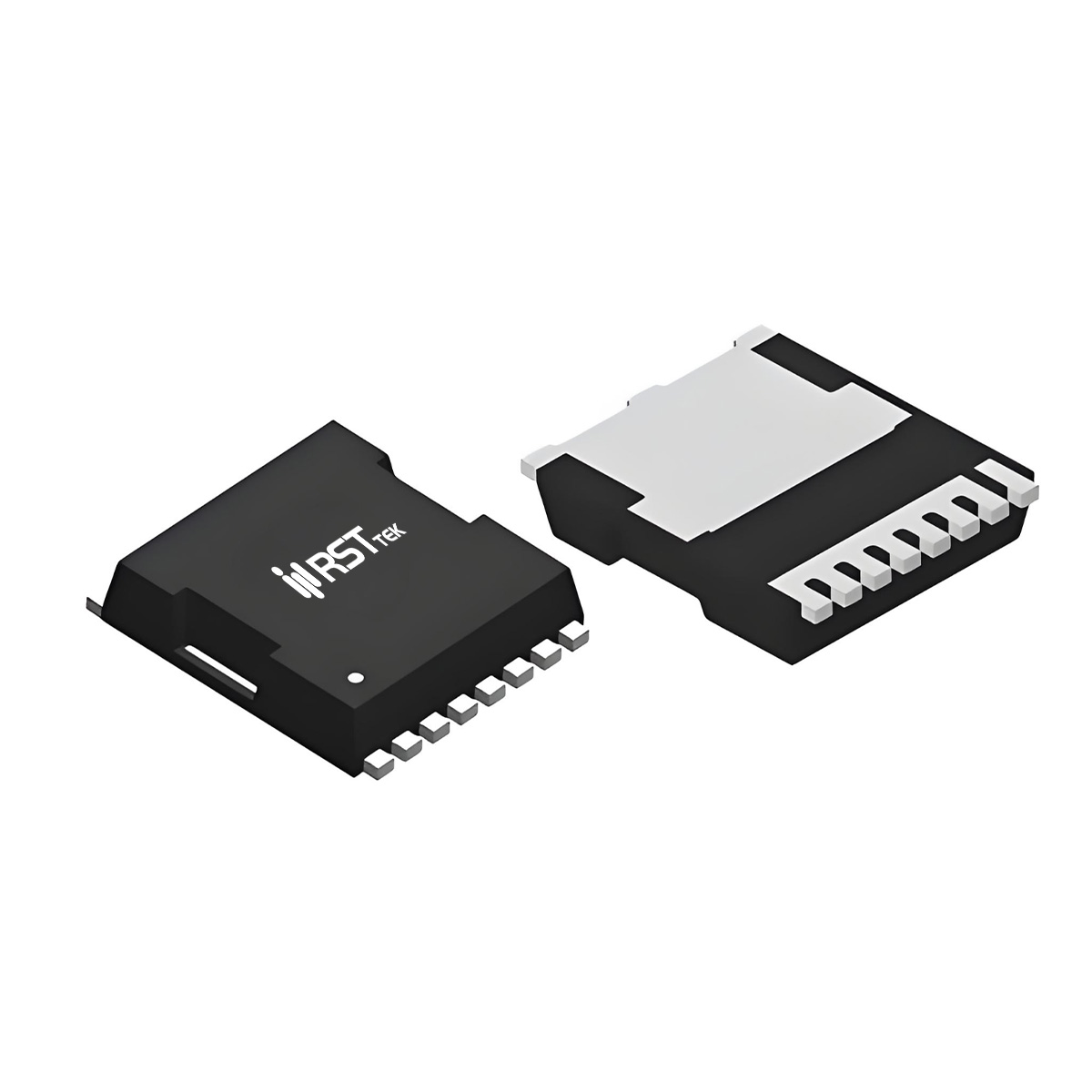

■ 器件概述与封装
瑞斯特（RST）RST1121T 是一款采用 TOLL（TO-Leadless）超高功率封装的高性能 N 沟道功率MOSFET，专为电池管理、电机控制和开关应用等大电流场景设计。该器件额定漏源电压 VDS = 110V，连续漏极电流 ID = 280A（TC=25℃），脉冲电流 IDM = 1120A，栅源电压耐受 ±20V。最高结温 150℃，存储温度范围 -55℃~150℃。RST1121T 具有低栅极电荷、低反向传输电容和 100% 雪崩测试，确保在极端条件下的可靠性。TOLL 封装具有极低的寄生电感和热阻，适合高频、超高功率密度应用，同时满足 RoHS 环保要求。

■ 关键电气参数
RST1121T 的导通电阻典型值 RDS(on) = 1.6mΩ（VGS=10V, ID=20A），最大 2.1mΩ。如此极低的导通电阻可大幅降低导通损耗，适用于数百安培级的大电流应用。栅极阈值电压 VGS(th) 范围 2~4V（ID=250μA），兼容 10V 驱动。动态参数方面，输入电容 CISS 典型值 8800pF，输出电容 COSS 约 2200pF，反向传输电容 CRSS 约 89pF（VDS=50V, f=1MHz）。栅极电荷 Qg 典型值 125nC（VGS=10V），米勒电荷 Qgd 约 26nC，使其在 100kHz 开关频率下具备良好的开关性能。栅极电阻典型值 1.9Ω，正向跨导典型值 28S。体二极管反向恢复特性优良，反向恢复时间短。

■ 热管理与可靠性设计
RST1121T 在 TC=25℃ 条件下最大耗散功率 PD = 278W，结到外壳热阻 RθJC = 0.45℃/W，结到环境热阻 RθJA = 32.8℃/W。TOLL 封装底部的大面积散热焊盘需可靠焊接至 PCB 铜箔，以发挥最佳散热性能。器件经过 100% 雪崩测试，雪崩能量 EAS = 2450mJ（L=1mH, IAS=20A），确保在极端感性负载条件下的可靠性。器件可承受 260℃ 回流焊，适合大批量生产。

■ 典型应用场景
RST1121T 凭借 110V 耐压、280A 电流能力和 1.6mΩ 超低 RDS(on)，广泛适用于以下超高功率应用：

• 电池管理：用于大型锂电池组（如电动汽车、储能系统）的放电开关和均衡电路。

• 电机控制：驱动大功率 BLDC 电机、牵引电机或伺服电机，提供大电流和快速开关能力。

• 开关应用：在工业电源、焊接机、电动工具等作为主功率开关。

• UPS 系统：用于大功率不间断电源的功率转换。

瑞斯特 RST1121T 以 TOLL 封装提供 110V/280A 的极致性能，为高功率系统提供最高效的功率开关解决方案。
