RST10D03

■ 器件概述与封装特性

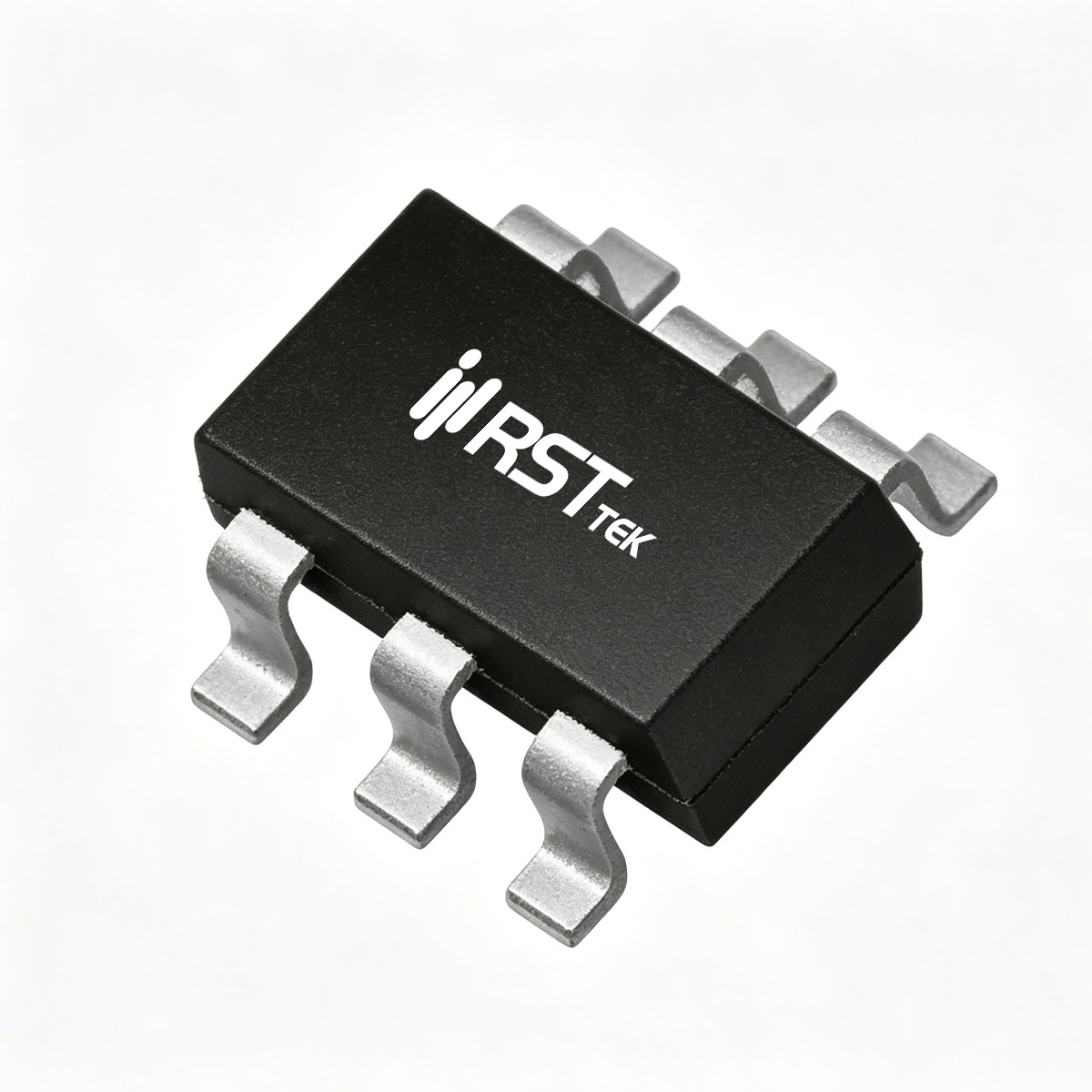

瑞斯特（RST）RST10D03 是一款采用 SOT-23-6 封装的小型 N 沟道增强型 MOSFET，专为笔记本电脑、便携设备和电池供电系统的电源管理而优化，尤其适用于负载开关应用。主要额定参数：漏源电压 VDS = 30V，连续漏极电流 ID = 10A（TA=25℃），脉冲电流 IDM = 30A，栅源电压 VGS = ±12V。耗散功率 PD = 1W（TA=25℃），结温范围 -55℃ ~ +150℃，热阻 θJA 稳态 125℃/W。器件经过 100% UIS 和 Rg 测试，具备出色的雪崩耐受能力。SOT-23-6 封装在紧凑空间内实现了 10A 的电流能力，非常适合高密度便携设备。

■ 关键电气参数
RST10D03 的导通电阻典型值 RDS(on) = 18mΩ（VGS=10V、ID=4A），最大值 24mΩ；VGS=4.5V、ID=3A 时为 22mΩ（最大 28mΩ）。极低的 RDS(on) 显著降低了导通损耗，尤其适合低压大电流应用。栅极阈值电压 VGS(th) 范围 0.5V~1.2V（ID=250μA），兼容 1.8V/2.5V/4.5V 逻辑电平。漏源击穿电压 BVDS = 30V。动态参数：输入电容 CISS = 515pF，输出电容 COSS = 127pF，反向传输电容 CRSS = 28pF（VDS=15V、f=1MHz）。总栅极电荷 Qg = 3nC（VGS=4.5V），米勒电荷 Qgd = 1.5nC。开关时间：td(on)=5.38ns，tr=11ns，td(off)=12ns，tf=2.64ns。体二极管正向压降 VSD = 0.75V（IS=1A），反向恢复时间 trr = 9.2ns，反向恢复电荷 Qrr = 4.3nC。这些特性使其在低压高频开关应用中表现优异。

■ 热设计与可靠性
SOT-23-6 封装热阻 θJA 稳态为 125℃/W（基于 1in² 铜箔），在 25℃ 环境下最大耗散功率 1W，70℃ 时降为 0.64W。建议将源极焊盘连接到较大面积的铜箔（至少 25mm²）以辅助散热。当环境温度升高时，需按降额曲线降低功率。器件符合 RoHS 标准，可承受 260℃ 回流焊。100% UIS 测试保证了其在感性负载开关中的可靠性。

■ 主要应用领域
RST10D03 凭借 30V/10A 能力和低 RDS(on)，广泛适用于以下场景：

• 笔记本电脑电源管理：作为系统负载开关或电池充电路径管理中的低侧开关。

• 便携设备与电池供电系统：用于电源多路复用器、电池保护电路中的放电开关。

• DC-DC 转换器：作为同步整流 buck 变换器的下管，提高转换效率。

• 负载开关：用于低压侧开关，控制外设电源。

• 电机驱动：驱动小型直流电机或风扇。

综上，瑞斯特 RST10D03 以 SOT-23-6 封装、30V/10A 能力和 18mΩ 低 RDS(on)，成为低压大电流负载开关和电源管理的理想选择。
