RST1026

■ 器件概述与封装

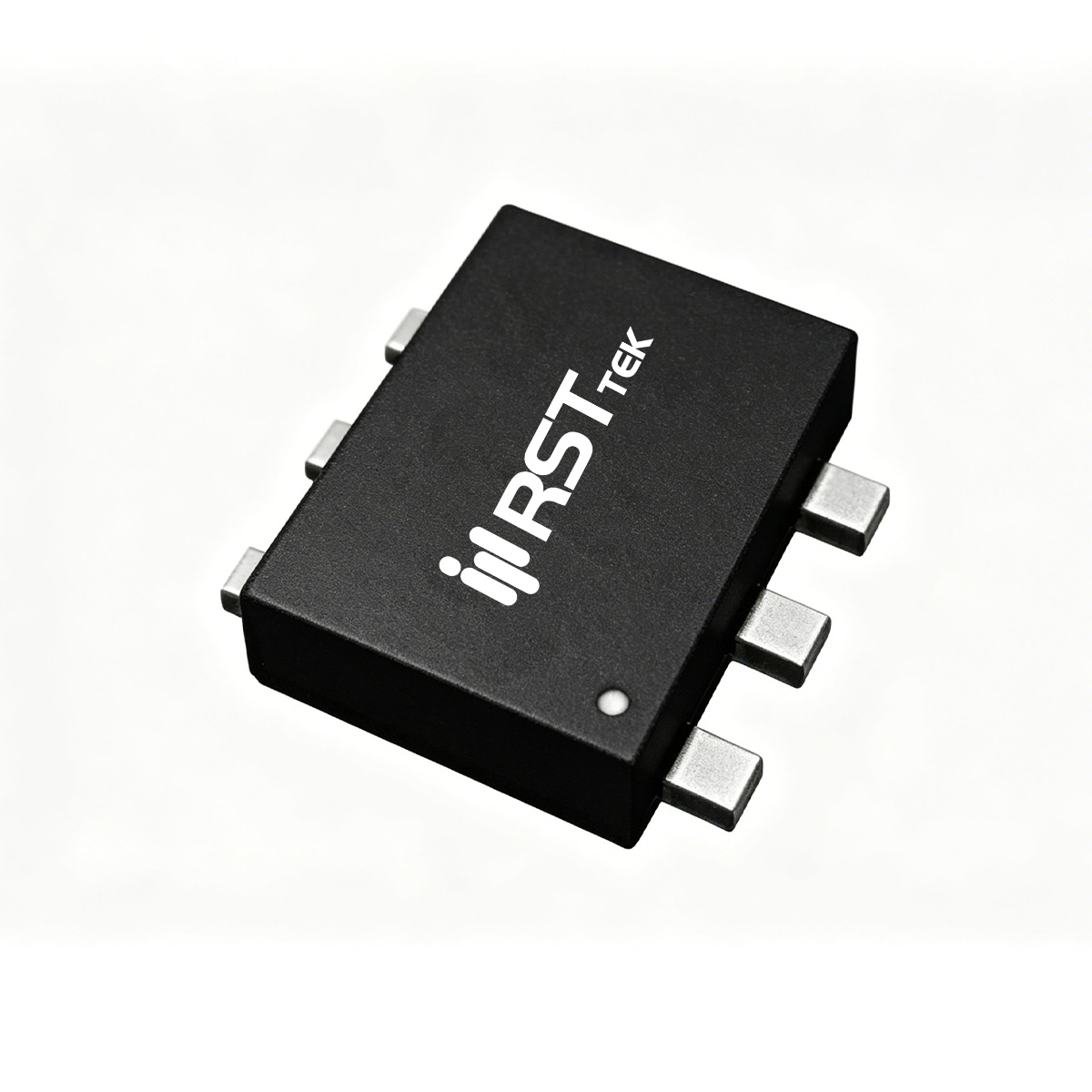

瑞斯特（RST）RST1026 是一款采用 SOT-563 超微小型封装的 N 沟道增强型小信号MOSFET，专为负载开关、高速线路驱动器和通用开关电路设计。该器件额定漏源电压 VDS = 60V，连续漏极电流 ID = 0.41A（TA=25℃），脉冲电流 IDM = 1.23A，栅源电压耐受 ±20V。最高结温 150℃，存储温度范围 -55℃~150℃。RST1026 具备ESD保护（HBM ±1600V，MM ±100V），增强了抗静电能力。SOT-563 封装（1.6mm×1.6mm）是目前最紧凑的表面贴装封装之一，适合空间极度受限的便携设备、传感器模块和可穿戴电子产品，同时满足 RoHS 环保要求。

■ 关键电气参数
RST1026 的导通电阻典型值 RDS(on) = 1.2Ω（VGS=10V），在 VGS=4.5V 时典型值为 1.4Ω。较低的导通电阻在小电流应用中可有效降低功耗。栅极阈值电压 VGS(th) 典型值约 1.5V（ID=250μA），兼容 3.3V/5V 驱动。动态参数方面，输入电容、输出电容和反向传输电容较低，适合高频信号切换。栅极电荷 Qg 较低，米勒电荷 Qgd 较小，使其在 MHz 级开关频率下具备快速开关能力。栅极电阻匹配良好。

■ 热管理与可靠性设计
RST1026 在 TA=25℃ 条件下最大耗散功率 PD = 0.25W，TA=70℃ 时降额至 0.16W。稳态结到环境热阻 RθJA = 500℃/W（基于 1in² 铜箔），由于封装极小，热阻较高，需注意散热设计。器件经过 100% UIS 测试，确保在感性负载开关中的可靠性。ESD保护提高了器件的抗静电能力。器件可承受 260℃ 回流焊。

■ 典型应用场景
RST1026 凭借 60V 耐压、小电流能力和超小封装，广泛适用于以下应用：

• 负载开关：在便携设备中作为小信号负载开关，控制外设电源。

• 高速线路驱动器：用于数据传输线的驱动开关。

• 开关电路：作为通用小信号开关，用于逻辑控制、信号切换等。

• 传感器接口：用于传感器信号的切换和调理。

瑞斯特 RST1026 以 SOT-563 超小封装提供 60V/0.41A 的开关能力，为便携和空间受限应用提供高集成度的解决方案。
