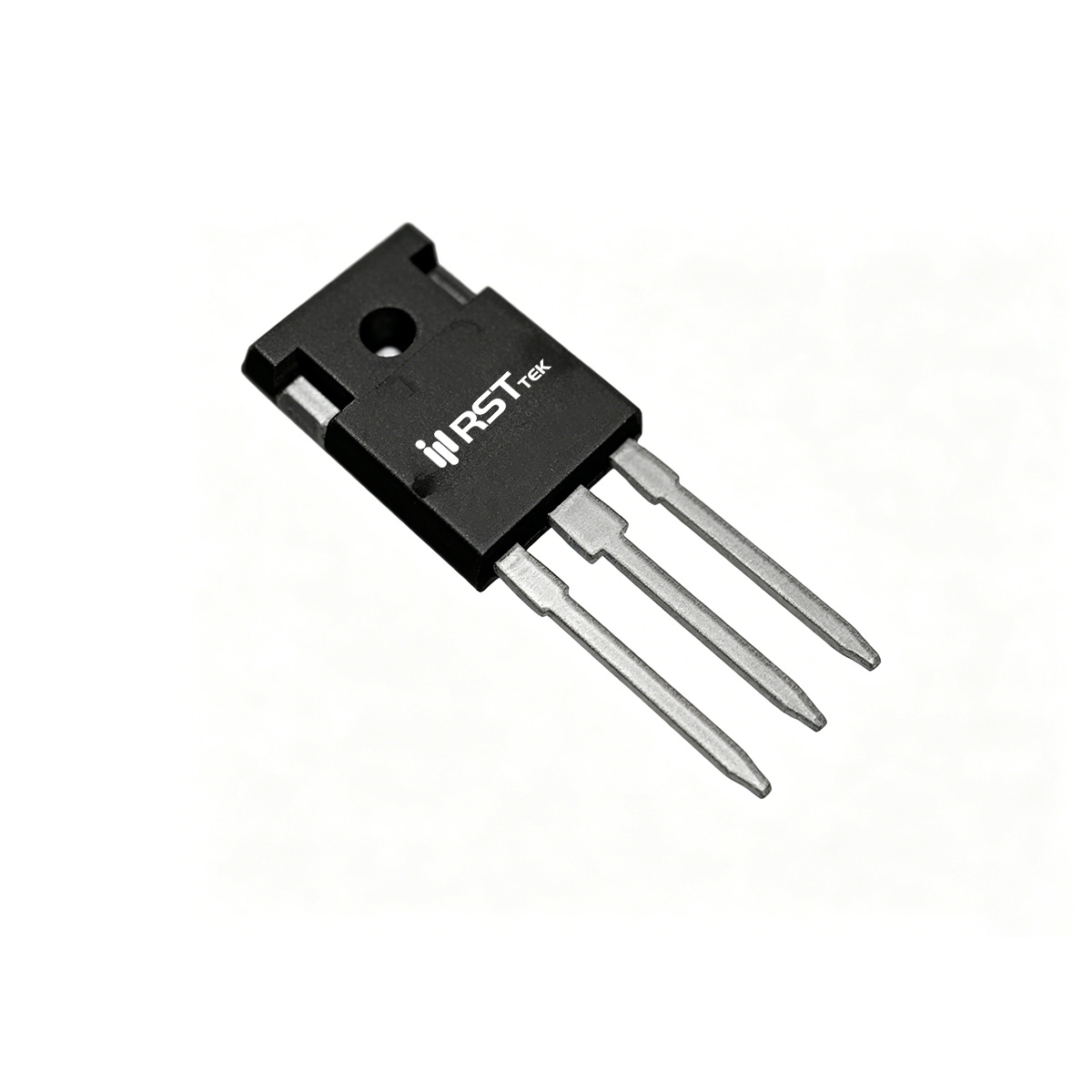

RST0224AF
RST0224AF 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- Package/Case:
- TO-220F
- 车规级工业级:
- 工业级
- Technology:
- Trench
- Product status:
- Production
- Polarity:
- N
- ID(A):
- 24
- VTH(V):
- 1.5
- RDS(ON)@10VTyp(mΩ):
- 61
- RDS(ON)@10VMax(mΩ):
- 80
- RDS(ON)@4.5VTyp(mΩ):
- 62
- RDS(ON)@4.5VMax(mΩ):
- 85
- RDS(ON)@2.5VTyp(mΩ):
- RDS(ON)@2.5VMax(mΩ):
- VGS(th)(V):
- ±20
- CISS(pF):
- 4200
- QG(nC):
- 60
- PD(W):
- 50
- Specialfeature:
■ 器件概述与封装特性
瑞斯特 RST0224AF 是一款采用先进沟槽工艺技术的N沟道增强型功率MOSFET，专为需要超低导通电阻（典型62mΩ）和全塑封绝缘的高压开关应用设计。主要额定参数：漏源电压 VDS = 200V，连续漏极电流 ID = 24A（TA=25℃），脉冲漏极电流 IDM = 100A，导通电阻 RDS(ON) < 80mΩ（VGS=10V，典型值62mΩ）。采用 TO-220F 全塑封绝缘封装，结到环境热阻 3.33℃/W，最大功率耗散 45W（TA=25℃）。工作结温范围 -55~175℃，100% UIS和AVds测试。TO-220F封装提供绝缘耐压，无需额外绝缘垫片。
■ 关键电气参数
RST0224AF 具有卓越的导通特性，典型阈值电压 VGS(th) = 1.5V（ID=250μA），正向跨导 gFS = 30S（VDS=10V，ID=15A）。动态参数方面，输入电容 Ciss = 4200pF，输出电容 Coss = 163pF，反向传输电容 Crss = 75pF（VDS=25V，VGS=0V，f=1MHz）。开关特性优异：开通延迟 td(on) = 10ns，上升时间 tr = 18ns，关断延迟 td(off) = 22ns，下降时间 tf = 5ns。总栅极电荷 Qg = 60nC（VDS=100V，ID=15A），栅源电荷 Qgs = 19nC，栅漏电荷 Qgd = 17nC。体二极管反向恢复时间 trr = 90ns，反向恢复电荷 Qrr = 300nC。
■ 热设计与高可靠性
RST0224AF 结到环境热阻 3.33℃/W，配合 TO-220F 全塑封封装，提供绝缘耐压，简化安装。单脉冲雪崩能量 EAS = 250mJ（Tj=25℃），器件经 100% UIS 和 100% AVds 测试。高密度单元设计实现了超低导通电阻（典型62mΩ），适用于需要安全绝缘的工业应用。
■ 主要应用领域
RST0224AF 适用于需要绝缘隔离的高压大功率开关应用：
电源转换：硬开关和高频电路、DC-DC转换器中的功率开关。
电机驱动：直流电机控制、BLDC驱动器中的功率开关。
工业电源：开关电源（SMPS）、负载点电源（POL）。
不间断电源：UPS功率级设计。
其200V耐压、24A电流能力和全塑封绝缘，配合TO-220F封装，适合需要安全绝缘和较高功率密度的功率转换应用。选型时需注意散热设计。
