RST01P13K
RST01P13K 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- Package/Case:
- TO-252
- 车规级工业级:
- 工业级
- Technology:
- Trench
- Product status:
- Production
- Polarity:
- P
- ID(A):
- -13
- VTH(V):
- -1.9
- RDS(ON)@10VTyp(mΩ):
- 170
- RDS(ON)@10VMax(mΩ):
- 200
- RDS(ON)@4.5VTyp(mΩ):
- 200
- RDS(ON)@4.5VMax(mΩ):
- 230
- RDS(ON)@2.5VTyp(mΩ):
- RDS(ON)@2.5VMax(mΩ):
- VGS(th)(V):
- ±20
- CISS(pF):
- 1734
- QG(nC):
- 33
- PD(W):
- 40
- Specialfeature:
■ 器件概述与封装特性

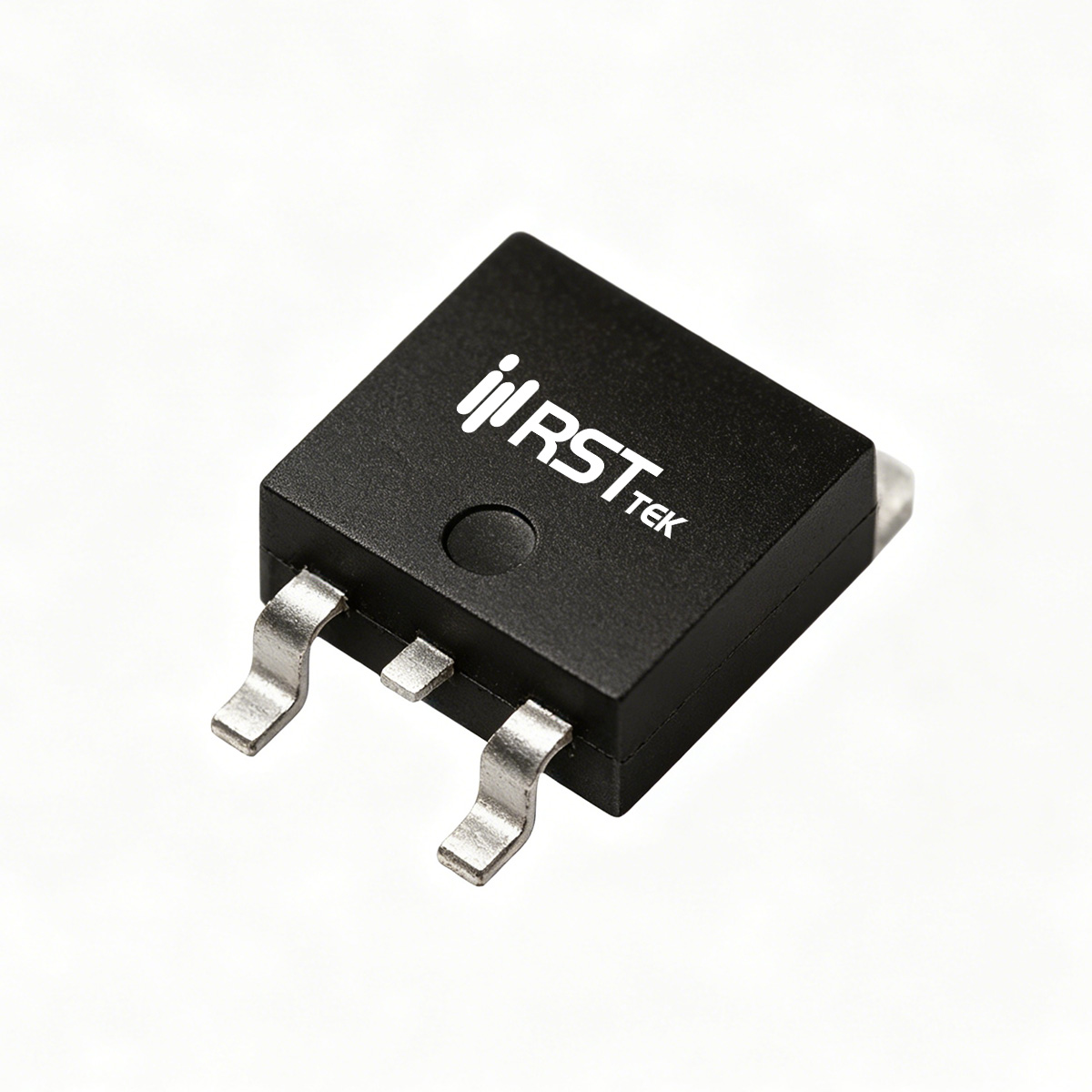

瑞斯特（RST）RST01P13K 是一款采用 TO-252-2L 表面贴装封装的高性能 P 沟道功率 MOSFET，专为高功率密度开关应用而设计。该器件采用先进的沟槽工艺技术，实现了超低的导通电阻和低栅极电荷，具备优异的 ESD 保护能力和高可靠性。主要额定参数：漏源电压 VDS = -100V，连续漏极电流 ID = -13A（TC=100℃ 时 -9.2A），脉冲漏极电流 IDM = -52A，栅源电压 VGS = ±20V。器件耗散功率 PD = 40W，降额因子 0.27W/℃，单脉冲雪崩能量 EAS = 110mJ，结温范围 -55℃ ~ +175℃。TO-252-2L 封装结到外壳热阻 RθJC = 3.75℃/W，适用于高密度 PCB 设计。
■ 关键电气参数
RST01P13K 的导通电阻典型值在 VGS=-10V、ID=-10A 时为 170mΩ，最大值 200mΩ，低 RDS(on) 可有效降低导通损耗。栅极阈值电压 VGS(th) 典型值为 -1.9V（ID=-250μA），适合 3V/5V 逻辑驱动。动态特性方面，输入电容 CISS = 1734pF，输出电容 COSS = 86pF，反向传输电容 CRSS = 40pF（VDS=-50V、f=1MHz）。开关特性方面，典型开通延迟时间 td(on) = 12ns，上升时间 tr = 52ns，关断延迟时间 td(off) = 28ns，下降时间 tf = 38ns（VDD=-50V、ID=-10A、VGS=-10V、RGEN=9.1Ω）。总栅极电荷 Qg = 33.1nC，栅源电荷 Qgs = 4.2nC，栅漏电荷 Qgd = 7.1nC。体二极管正向压降 VSD = 1.2V（IS=-10A），反向恢复时间 trr = 35ns。
■ 热设计与可靠性
TO-252-2L 封装结到外壳热阻 RθJC = 3.75℃/W，设计时需注意 PCB 铜箔面积和散热过孔。在 25℃ 壳温下最大耗散功率 40W，降额因子 0.27W/℃。工作结温范围 -55℃ ~ +175℃。器件经过 100% UIS 和 100% AVds 测试，确保在严苛的雪崩和过压条件下可靠工作。符合无铅制造要求，可承受 260℃ 回流焊峰值温度。
■ 主要应用领域
RST01P13K 凭借 -100V 耐压和 -13A 电流能力，广泛应用于以下场景：
电源开关：用于 DC-DC 转换器、开关电源中的功率开关。
DC-DC 转换器：适用于升压/降压转换器中的高侧开关。
逆变器：用于功率逆变器的功率级开关。
电池保护：用于锂电池保护电路中的充放电控制。
负载开关：用于高功率负载切换应用。
综上，瑞斯特 RST01P13K 以 TO-252-2L 封装和低 RDS(on)，为高功率密度 P 沟道开关应用提供理想方案。
