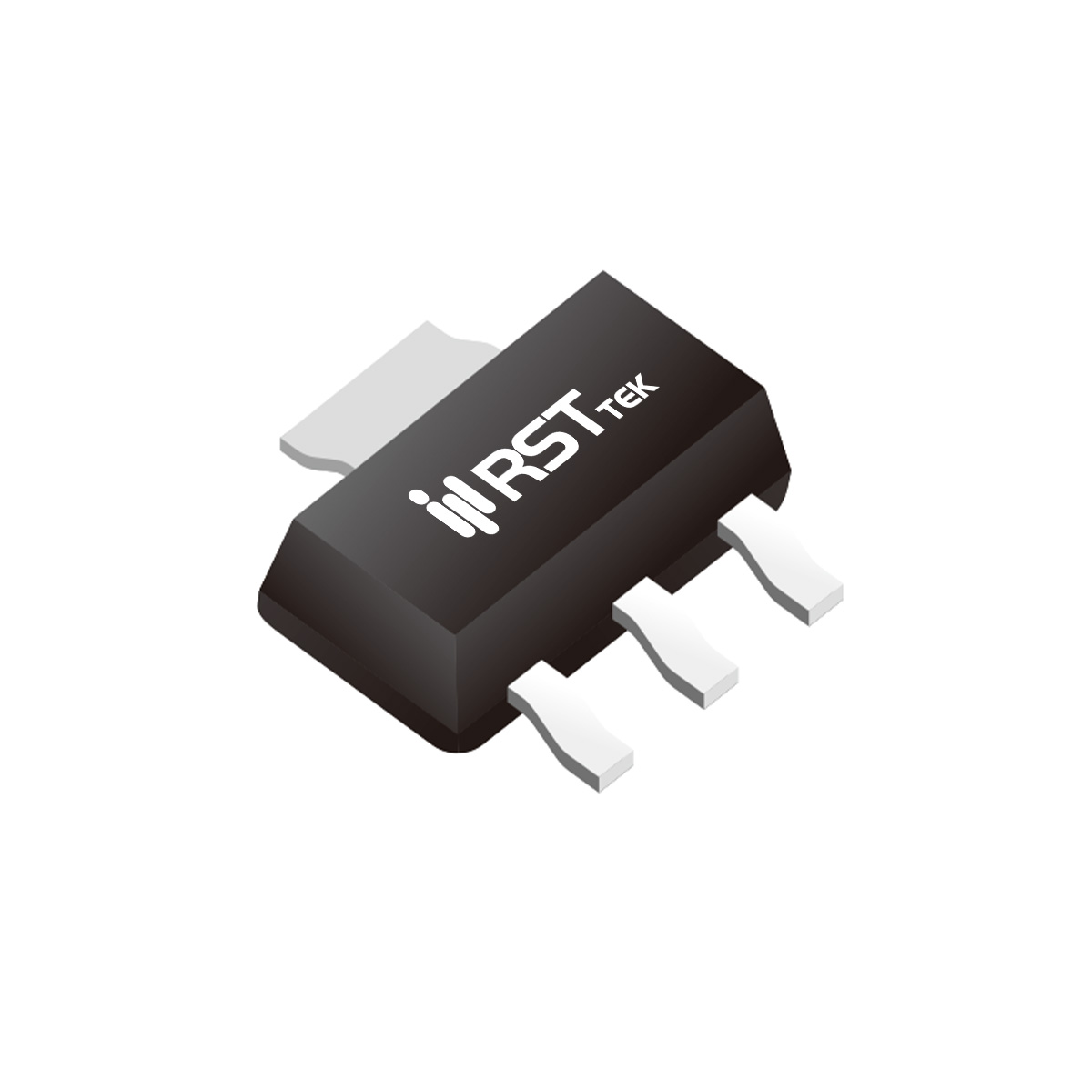

RST0106R
RST0106R 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- Package/Case:
- SOT-223
- 车规级工业级:
- 工业级
- Technology:
- Trench
- Product status:
- Production
- Polarity:
- N
- ID(A):
- 6
- VTH(V):
- 1.8
- RDS(ON)@10VTyp(mΩ):
- 110
- RDS(ON)@10VMax(mΩ):
- 140
- RDS(ON)@4.5VTyp(mΩ):
- 130
- RDS(ON)@4.5VMax(mΩ):
- 150
- RDS(ON)@2.5VTyp(mΩ):
- RDS(ON)@2.5VMax(mΩ):
- VGS(th)(V):
- ±20
- CISS(pF):
- 690
- QG(nC):
- 15.5
- PD(W):
- 3
- Specialfeature:
■ 器件概述与封装特性
瑞斯特 RST0106R 是一款采用先进沟槽工艺技术的N沟道增强型功率MOSFET，专为需要超低导通电阻和中等电流能力的开关应用设计。主要额定参数：漏源电压 VDS = 100V，连续漏极电流 ID = 6A（TA=25℃），脉冲漏极电流 IDM = 24A，导通电阻 RDS(ON) < 140mΩ（VGS=10V，典型值110mΩ）。采用 SOT-223 表面贴装封装，结到环境热阻 71℃/W（FR4板），结到壳热阻 41.7℃/W，最大功率耗散 3W（TA=25℃）。工作结温范围 -55~150℃，SOT-223封装提供更好的散热能力。
■ 关键电气参数
RST0106R 具有优良的导通特性，典型阈值电压 VGS(th) = 1.8V（ID=250μA），正向跨导 gFS = 8S（VDS=5V，ID=5A）。动态参数方面，输入电容 Ciss = 690pF，输出电容 Coss = 120pF，反向传输电容 Crss = 90pF（VDS=25V，VGS=0V，f=1MHz）。开关特性优异：开通延迟 td(on) = 11ns，上升时间 tr = 7.4ns，关断延迟 td(off) = 35ns，下降时间 tf = 9.1ns。总栅极电荷 Qg = 15.5nC（VDS=50V，ID=5A），栅源电荷 Qgs = 3.2nC，栅漏电荷 Qgd = 4.7nC。体二极管正向电压 VSD < 1.2V。
■ 热设计与高可靠性
RST0106R 结到环境热阻 71℃/W，配合 SOT-223 封装更大的焊盘面积和 41.7℃/W 的结到壳热阻，有利于PCB散热。高密度单元设计实现了低导通电阻，器件经雪崩电压和电流全特性表征。无铅端子镀层、RoHS和Halogen Free合规，满足环保要求，适用于中等功率密度的电源应用。
■ 主要应用领域
RST0106R 适用于中低压中等功率开关应用：
电源转换：硬开关和高频电路、DC-DC转换器中的功率开关。
负载开关：便携式设备中的负载切换、电源路径管理。
不间断电源：UPS辅助电源和信号控制电路。
工业控制：中等功率驱动和逻辑电平转换电路。
其100V耐压、6A电流能力和SOT-223封装，适合需要更好散热能力的中低压应用。选型时需注意热管理，确保结温不超过150℃。
