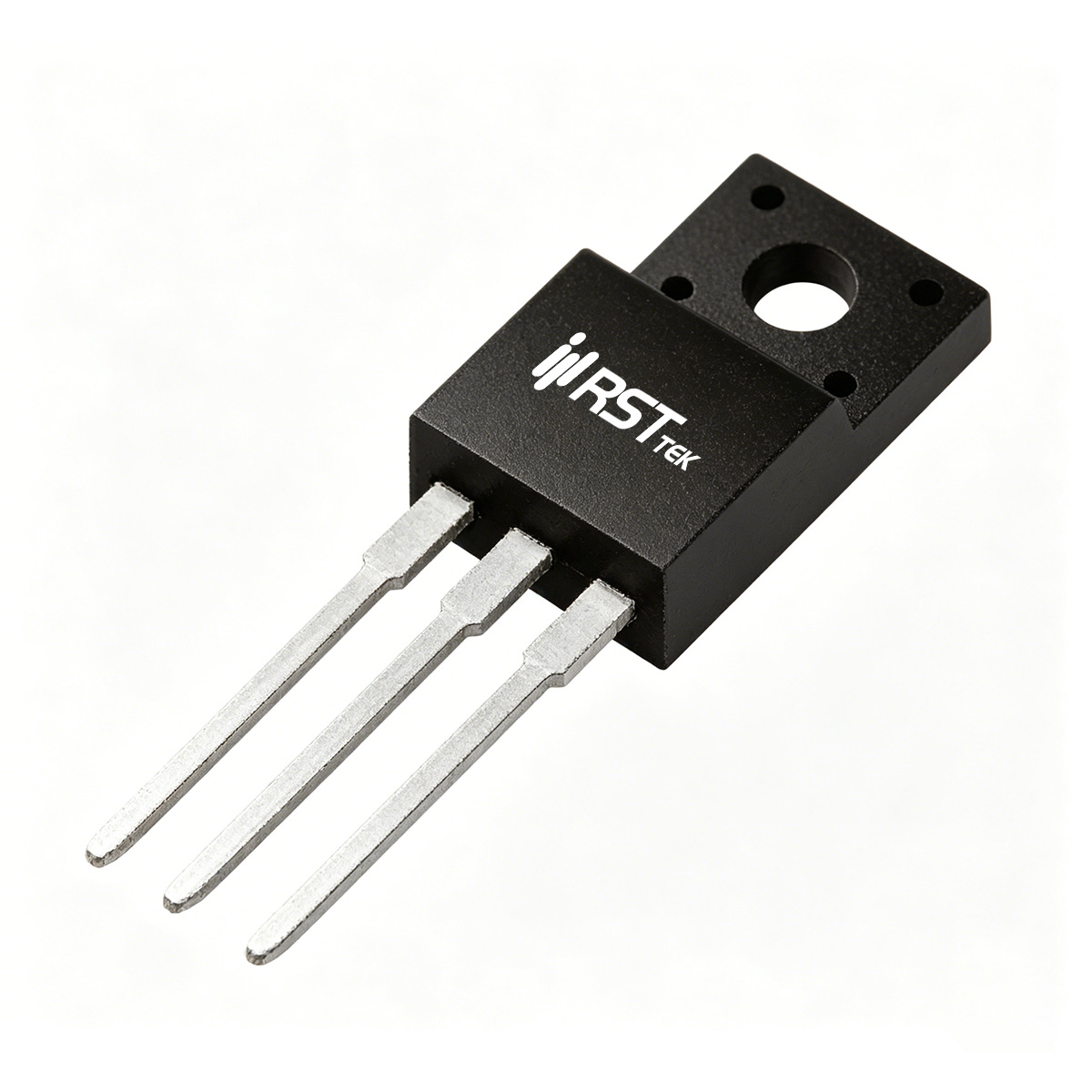

MBR3060F
MBR3060F 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- IF(AV)(A):
- 30
- VRRM(V):
- 60
- VF(V)典型值:
- 0.72
- IR<(uA):
- 50
- Cargo Status:
- 量产
- 封装:
- TO-220F
1. 器件架构与全塑封绝缘优势
瑞斯特（RST）MBR3060F 系列肖特基势垒整流器采用双二极管共阴极结构，每管额定电流 15A，总输出能力高达 30A，专为 60V 耐压等级下的大电流、高频功率变换场景设计。基于多数载流子（电子）传导机制，器件反向恢复时间接近零，开关损耗极低，在 50kHz~500kHz 频率范围内均可保持高效率。内部集成保护环（Guard Ring），有效抑制瞬态电压尖峰并增强边缘电场耐受能力，显著提升抗浪涌与抗静电放电可靠性。该型号采用 TO-220F 全塑封绝缘封装，塑封体将金属基板与外部完全电气隔离，无需额外使用绝缘垫片和导热绝缘膜，可直接安装于接地散热器上而无短路风险，极大简化系统装配并提升安全爬电距离。特别适用于对绝缘耐压有严格要求的工业电源、通信设备及家用电器电源。
2. 电气性能基准与额定参数
在 25℃ 结温条件下，MBR3060F 每管正向压降典型值为 0.72V（IF=15A），最大值不超过 0.75V。该 VF 特性在 60V 耐压肖特基中表现优异，使器件在 30A 满载时导通损耗得到有效控制，有助于提升电源整体效率并减小散热器尺寸。反向漏电流指标：额定反向电压 60V / 25℃ 时典型值仅 50µA，高温 125℃ 工况下最大漏电流为 6mA，兼顾高温待机功耗与长期可靠性。峰值重复反向电压 VRRM 为 60V，击穿电压 BV 保证值 60V（IC=0.5mA），适合 12V/24V/36V 直流母线应用并留有充足安全裕量。器件非重复峰值正向浪涌电流 IFSM 高达 300A（8.3ms 正弦半波），从容应对开机浪涌、负载短路或雷击感应等瞬态过电流。工作结温范围 -55℃ 至 +175℃，满足工业宽温需求。主要参数归纳如下：
VRRM (峰值重复反向电压) : 60 V
IF(AV) (总平均整流电流) : 30 A (每管 15 A，双管并联)
VF (正向压降 @15A, TJ=25℃) : 典型 0.72V / 最大 0.75V
IR (反向漏电流, VR=60V) : 25℃时 50 µA (典型) ; 125℃时 ≤6 mA
IFSM (浪涌峰值电流, 8.3ms) : 300 A
TJ, Tstg : -55℃ ~ +175℃
得益于极低存储电荷，该器件在反激、正激及推挽拓扑的次级整流中可大幅减少开关损耗，配合同步整流技术可进一步提升系统效率。300A 浪涌能力使其特别适用于容性负载较大或电网环境严苛的电源设计。
3. 热管理特性与封装可靠性
MBR3060F 采用的 TO-220F 全塑封封装，整体模塑环氧树脂符合 UL94V-0 阻燃等级，引脚镀锡可焊性优良，支持 260℃ / 10 秒波峰焊或手工焊。其绝缘耐压能力（典型值 >2.5kV）使之无需额外绝缘垫片，直接利用导热硅脂贴合散热片，降低装配成本并提高系统安全性。热特性方面，由于绝缘层的存在，结至外壳热阻 RθJC（每个二极管 leg）典型值为 3.0℃/W，相比非绝缘 TO-220 略高，但仍保证在外壳温度 TC ≤105℃ 时，器件可安全输出 30A 总额定电流且结温不超过 175℃。推荐在强制风冷或大铜箔散热条件下应用，充分利用低压降特性带来的热裕量。器件湿度敏感等级为 MSL-1，具备优良的抗腐蚀性能，适应严苛的储存与回流焊工艺。供货形式为 50 支/管装，方便自动化生产插入。相比 TO-220 需要额外绝缘片，TO-220F 简化了热设计流程并提升 EMI 一致性，尤其适合高功率密度适配器、充电器及工业开关电源。
4. 典型应用场景与系统集成优势
凭借 60V/30A 的高电流能力、较低正向压降、300A 浪涌耐受度以及 TO-220F 全塑封绝缘便利性，MBR3060F 在以下领域具有突出应用价值：
• 大功率开关电源次级整流 – 适用于反激、正激、半桥拓扑的 12V/24V/36V 输出级，如工业电源、服务器电源、通信电源及电池充电器，简化绝缘处理并提升满载效率。
• 家用电器与电机驱动续流 – 在变频空调、风机、水泵的电机驱动电路中作为续流二极管，利用高浪涌能力吸收感性反峰，保护 IGBT/MOSFET，且 TO-220F 绝缘特性降低系统漏电风险。
• LED 照明驱动 – 大功率 LED 恒流源输出级，较低 VF 减少发热并提高整灯光效，同时全塑封封装便于紧凑设计。
• 光伏优化器和旁路保护 – 耐压 60V、浪涌 300A 使其适用于分布式光伏接线盒，当组件遮挡时高效旁路电流，防止热斑效应。
• 通信电源与冗余 OR-ing – 在全塑封隔离条件下实现低压降理想二极管功能，提升系统可靠性且无需复杂绝缘设计。
设计注意事项：肖特基具有负温度系数，多管并联需注意均流（如采用独立散热或匹配）；在高温环境（TC >105℃）时需依据降额曲线降低输出电流；TO-220F 安装时建议使用带弹簧垫片的螺钉固定于散热器，并确保接触面平整、涂抹导热硅脂以降低热阻。总体而言，瑞斯特 MBR3060F 结合了 60V/30A 优良的电气性能与 TO-220F 封装的一体绝缘便利性，为工程师提供高效、安全且易于装配的大电流整流方案。
※ 以上数据基于瑞斯特（RST）实验室测试条件及产品规格书（TJ=25℃，除非特殊注明），与业界主流 30A/60V 肖特基整流器参数一致。详细正向特性、反向恢复及降额曲线请参阅完整技术手册。
