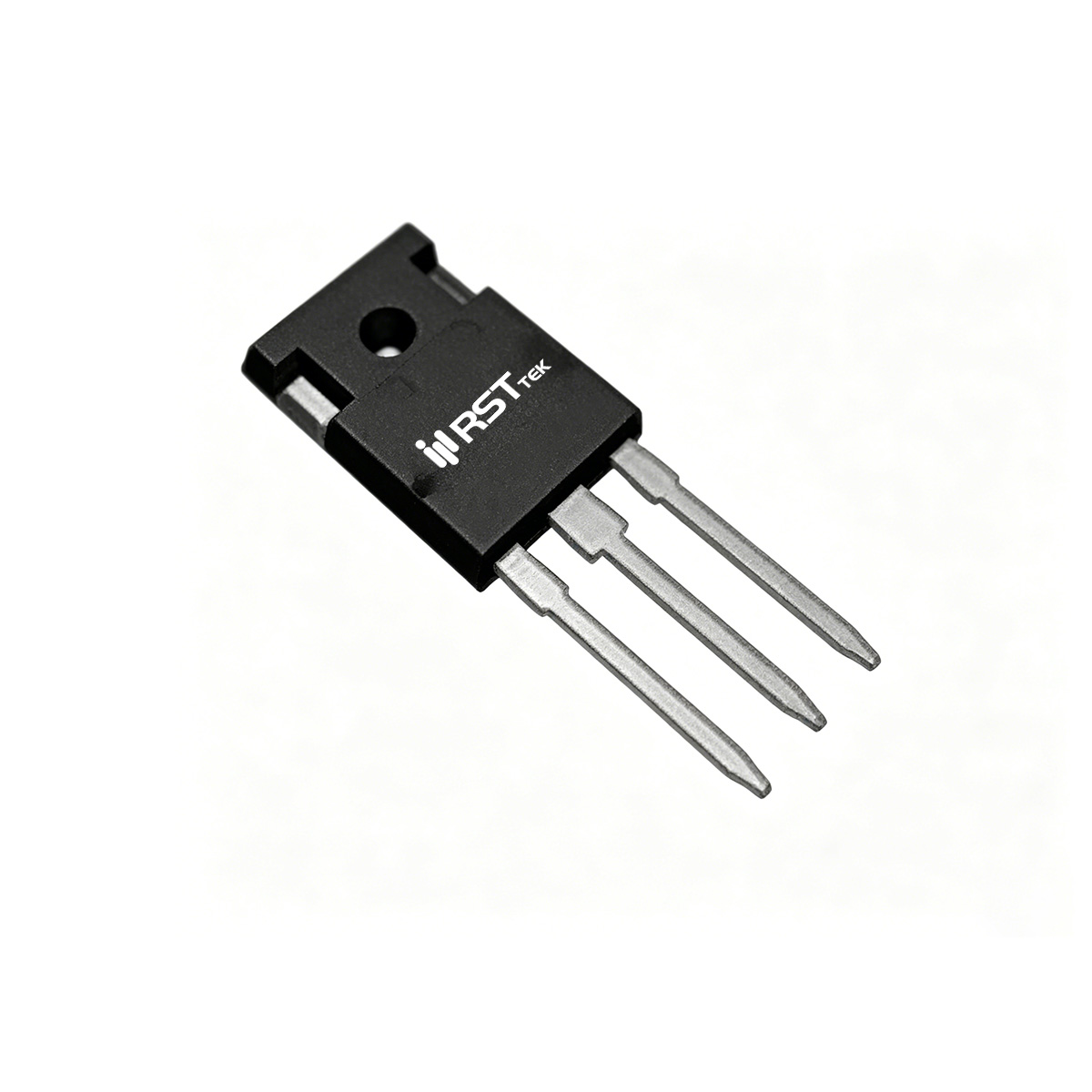

MBR3045W

1. 器件架构与 TO‑247S 封装优势
瑞斯特（RST）MBR3045W 系列肖特基势垒整流器采用双二极管共阴极拓扑，每管额定电流 15A，总输出能力高达 30A，专为需要极高电流承载能力和优异散热性能的大功率系统设计。该器件基于多数载流子传导机制，反向恢复时间近乎为零，开关损耗极低，适用于高频（50kHz~500kHz）功率变换。与常规 TO‑220 或 TO‑263 封装不同，MBR3045W 采用 TO‑247S 大尺寸封装，具有更大的金属基板接触面积和更低的结至外壳热阻（RθJC 典型值仅为 1.5℃/W 左右），可显著提升热量传导效率，使其在 30A 满负荷工况下仍能保持较低的结温。内部集成增强型保护环（Guard Ring），有效抑制瞬态电压尖峰和边缘电场集中效应，确保器件在恶劣电磁环境下长期可靠工作。TO‑247S 封装采用 UL94V‑0 阻燃环氧模塑体，引脚镀锡可焊性优良，支持 260℃ / 10 秒焊接温度，供货形式为 30 支/管装，便于自动化生产。

2. 电气性能基准与额定参数
在 25℃ 结温条件下，MBR3045W 每管正向压降典型值低至 0.53V（I_F=15A），最大值不超过 0.58V。超低 VF 特性使器件在 30A 满载时导通损耗显著低于同类产品，有助于提升大功率电源的转换效率并降低散热系统要求。反向漏电流指标：额定反向电压 45V / 25℃ 时典型值仅 50µA，高温 125℃ 工况下最大漏电流为 6mA，兼顾高温待机功耗与长期可靠性。峰值重复反向电压 V_RRM 为 45V，击穿电压 BV 保证值 45V（I_C=0.5mA），适合 12V/24V 直流母线应用并留有充足安全裕量。器件非重复峰值正向浪涌电流 I_FSM 高达 300A（8.3ms 正弦半波），从容应对开机浪涌、负载短路或雷击感应等极端瞬态条件。工作结温范围 -55℃ 至 +175℃，满足工业宽温需求。主要参数归纳如下：

得益于极低存储电荷，该器件在反激、正激及推挽拓扑的次级整流中可大幅减少开关损耗，配合同步整流技术可进一步提升系统效率。300A 浪涌能力使其特别适用于容性负载较大或电网环境严苛的大功率电源。

3. 热管理特性与 TO‑247S 封装优势
MBR3045W 选用的 TO‑247S 封装是专为高功率密度应用优化的外形，其较大的散热基板面积和优化的内部引线框架设计，使得结至外壳热阻（每管）典型值可低至 1.5℃/W，相比 TO‑220 封装的 2.0℃/W 有显著改善。这意味着在相同的 30A 输出条件下，器件结温可降低约 10~15℃，从而提升高温可靠性并允许更高环境温度运行。当外壳温度 T_C ≤115℃ 时，器件可安全输出 30A 总额定电流且结温不超过 175℃。建议在应用中采用带弹簧垫片的 M3 螺钉将 TO‑247S 紧固于平坦的散热器上，并涂抹优质导热硅脂以最小化接触热阻。此外，TO‑247S 封装引脚间距较宽，适合大电流 PCB 走线或飞线连接，降低线路寄生电阻。器件湿度敏感等级为 MSL‑1，储存寿命长，抗腐蚀能力强，适用于工业电源、通信基站电源、电动汽车充电模块等高可靠性场景。

4. 典型应用场景与系统集成优势
凭借 45V/30A 的高电流能力、超低正向压降及 300A 浪涌耐受度，结合 TO‑247S 封装的卓越散热性能，MBR3045W 特别适用于以下大功率领域：
• 高功率开关电源次级整流 – 适用于 1kW 以上反激、正激、半桥或全桥拓扑的 12V/24V 输出级，如通信电源、服务器电源、工业电焊机电源及大功率电池充电器，显著提升满载效率并简化散热设计。
• 大功率 DC-DC 转换器 – 在 48V 转 12V 或 24V 的降压模块中作为输出整流或续流二极管，极低 VF 减少导通损耗，配合 TO‑247S 低热阻实现更高功率密度。
• 光伏逆变器与储能系统 – 大功率光伏组串的旁路保护或防反二极管，30A 连续电流和 300A 浪涌能力可承受云遮或热斑冲击，防止组件损坏。
• 电动汽车辅助电源与充电桩模块 – 车载 DC-DC 转换器、OBC 副边整流，利用低 VF 和低热阻满足高温、振动及长寿命要求。
• 大功率电机驱动与变频器 – 在工业变频器、伺服驱动器的母线整流或续流电路中，吸收感性负载能量，保护功率模块。
设计建议：由于肖特基具有负温度系数，多管并联（如需要更大电流）时需严格均流，可采用独立散热器或串联均流电阻；在高温环境（T_C >115℃）时需依据降额曲线降低输出电流；TO‑247S 封装安装扭矩建议控制在 0.8~1.2 N·m，避免损坏塑封体。总体而言，瑞斯特 MBR3045W 结合了 45V/30A 优异电性能与 TO‑247S 大封装低热阻优势，为高功率、高可靠性整流应用提供理想的国产化解决方案。

※ 以上数据基于瑞斯特（RST）实验室测试条件及产品规格书（T_J=25℃，除非特殊注明），与业界主流 30A/45V 肖特基整流器参数一致。详细正向特性、反向恢复及降额曲线请参阅完整技术手册。
