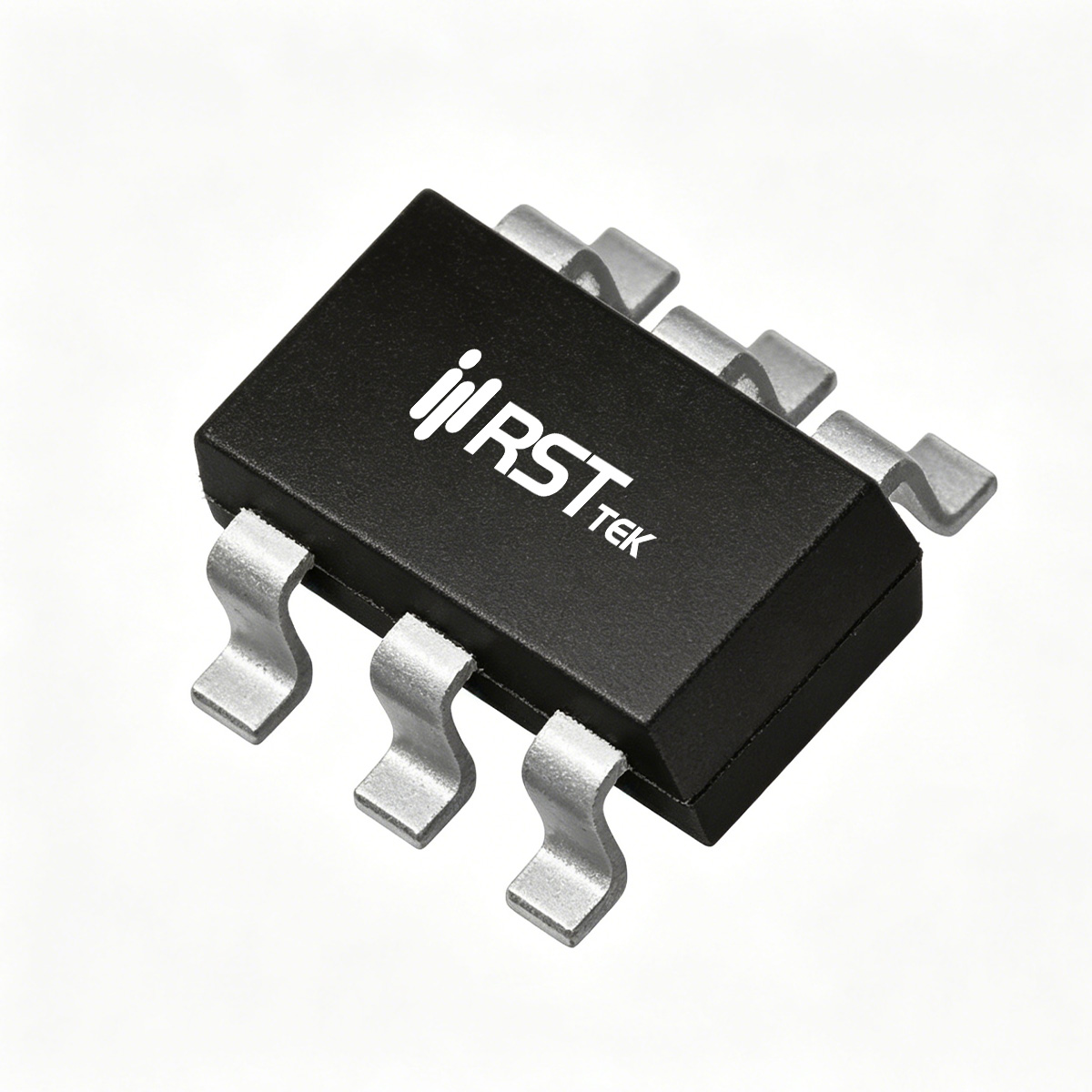

BC847S
BC847S 采用高可靠性材料与成熟制程工艺设计，电气性能稳定、环境适应性强， 符合 ROHS、REACH 等欧盟环保指令要求，广泛应用于工业控制、电源管理、消费电子及智能设备领域。 产品一致性高、供货稳定，适用于对品质与可靠性要求严格的应用场景。
官方品牌 · 原厂渠道
产品详情
- 产品参数
- 产品描述
- MARKING:
- 1C
- IC(mA):
- 100
- PC(mW):
- 200
- BVCBO(V):
- 50
- BVEB(V):
- 6
- Cargo Status:
- 研发
- 封装:
- SOT-363
■ 器件概述与封装
瑞斯特 BC847S 是一款双 NPN 小信号晶体管，采用 SOT-363 超小型封装，内含两个独立的 NPN 晶体管，适用于通用放大器和开关应用。器件额定集电极-基极电压 VCBO = 50V，集电极-发射极电压 VCEO = 45V，发射极-基极电压 VEBO = 6V，集电极连续电流 IC = 100mA。每个晶体管具有高直流电流增益 hFE 范围 110~630（VCE=5V, IC=2mA），集电极-发射极饱和电压低至 0.25V（IC=10mA, IB=0.5mA），适合低功耗信号放大。器件工作结温范围 -55℃ 至 150℃，功率耗散 PD = 200mW。
■ 关键电气参数
BC847S 的基极-发射极电压典型值为 0.7V（VCE=5V, IC=2mA），集电极输出电容 Cob = 2pF（VCB=10V, IE=0, f=1MHz），特征频率 fT = 200MHz（VCE=5V, IC=20mA），适合中高频信号放大。器件具有低噪声和优良的线性特性，双晶体管配置便于差分放大或级联应用。每个晶体管的直流电流增益等级分类明确，确保了设计的一致性。封装 SOT-363 提供 6 引脚，节省 PCB 空间。
■ 热管理与可靠性设计
BC847S 在 TA=25℃ 时总功率耗散为 200mW，结到环境热阻 RθJA = 625℃/W（1in² FR-4 板）。每个晶体管的最大耗散需注意降额。器件采用环氧树脂封装，符合 UL-94 V-0 阻燃等级，引线镀锡可焊接，可靠性高。建议在 PCB 布局中为两个晶体管提供良好的散热路径，尤其在两个晶体管同时工作在高电流时。
■ 典型应用场景
BC847S 作为双 NPN 晶体管，特别适用于：
通用放大器：音频前置放大、传感器信号调理。
差分放大器：双晶体管配对用于差分信号处理。
开关电路：逻辑电平转换、小信号开关。
电流镜：集成双晶体管便于构建电流镜电路。
瑞斯特 BC847S 是便携式电子设备和高密度电路板的理想选择，提供双路 NPN 功能。
